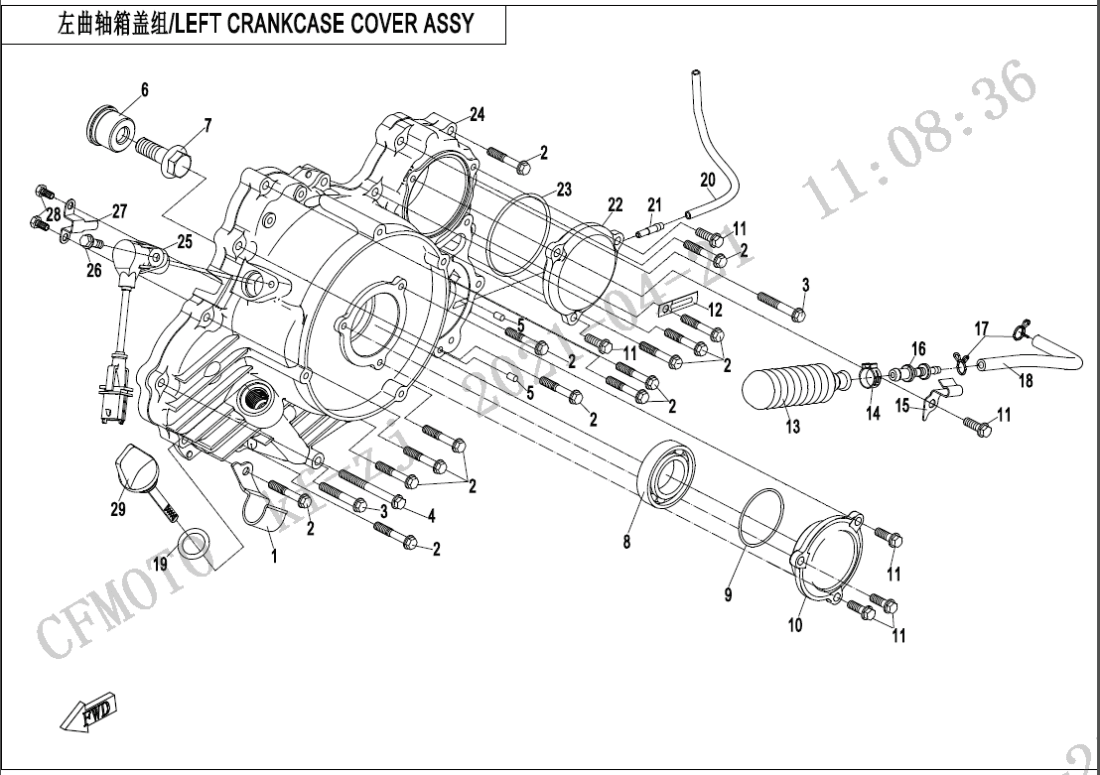

E01‑4-V2 LEFT CRANKCASE COVER ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (17)
E01‑2-V1 RIGHT CRANKCASE ASSY (46)
E01‑2-V2 RIGHT CRANKCASE ASSY (50)
E01‑3 CVT CASE ASSY (24)
E01‑4-V1 LEFT CRANKCASE COVER ASSY (34)
E01‑4-V2 LEFT CRANKCASE COVER ASSY (34)
E02‑1 CYLINDER HEAD COVER ASSY (6)
E02‑2-V1 CYLINDER HEAD NO.1 ASSY (34)
E02‑2-V2 CYLINDER HEAD NO.1 ASSY (35)
E02‑3 CYLINDER BODY (18)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (9)
E02‑5 INTAKE MANIFOLD ASSY (8)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY (32)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (9)
E03‑V1 MAGNETO ASSY. (6)
E03‑V2 MAGNETO ASSY. (6)
E04‑V1 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (20)
E04‑V2 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (20)
E05‑A-V2 CVT ASSY(NO SPEED LIMITED,16g WEIGHT ROLLER) (28)
E05‑A-V3 CVT ASSY(NO SPEED LIMITED,16g WEIGHT ROLLER) (27)
E05‑B-V3 CVT ASSY(RUSSIAN,NO SPEED LIMITED,20g WEIGHT ROLLER) (26)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2-V1 TRANSMISSION SYSTEM(2) (45)
E06‑2-V2 TRANSMISSION SYSTEM(2) (45)
E06‑3-V2 TRANSMISSION SYSTEM(3) (42)
E06‑3-V3 TRANSMISSION SYSTEM(3) (41)
E06‑3-V4 TRANSMISSION SYSTEM(3) (42)
E07‑1 OIL PUMP ASSY (11)
E07‑2 OIL COOLING SYSTEM. (19)
E08 WATER PUMP ASSY. (16)
E09 STARTING SYSTEM (9)
E29 ENGINE GASKET SET (3)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLIP,WATER HOSE0JWA-014007 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6×350010-013008-0010 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6×600010-011017-0010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SLEEVE, TIGHTENING0800-014008 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M12x1.25x350800-014009-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Ložisko30400-02800 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky O-SEAL RING 48X2.50GRA-014003 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PLUG0800-014011-10000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky AIR BAG0JWA-014403 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SUPPORTOR, AIR BAG0JWA-014401 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky JOINT,AIR BAG0JWA-014402 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BREARHTER HOSE,AIR BAG0JWA-014404 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HOSE, OVERFILLING0180-080003-10000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FILTER CAP0800-014002 Alternativy: 0800-014002-00001 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FILTER COVER0800-014002-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky COVER, LH CRANKCASE0JWA-014001 |
Počet 1 | Cena 2 234 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LH CRANKCASE COVER0JWA-014001-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RPM SENSOR0800-014100-1000 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RPM SENSOR0800-014100 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RPM SENSOR0800-014100-20000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky PRESS PLATE, WIRE0JWA-014003-10000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WIRE CLAMP0JWA-014003 Alternativy: 0JWA-014003-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT, LEAD HOLDER0180-014004-00100 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky DIPSTICK,OIL0JWA-014004 |
Počet 1 | Cena 116 Kč |
