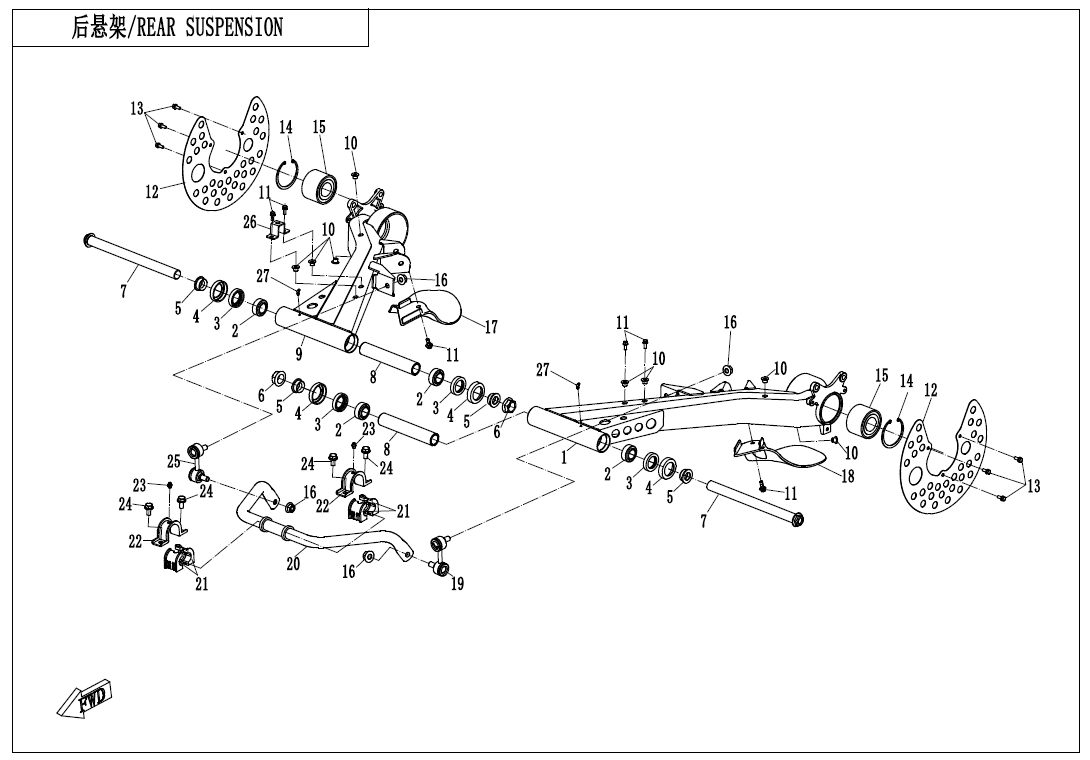

F06-1-V2 REAR SUSPENSION

Gladiator X1000

EU4 (2018) F06‑1-V2 REAR SUSPENSION F00 CVT AIR PIPE (13) F01 LOCK KIT (3) F02‑1-A MUFFLER (35) F02‑1-B MUFFLER(NA) (35) F02‑2 HEAT INSULATION PLATE (7) F03 FRAME (29) F04‑1-A FRONT PLASTICS‑PEARL BLACK (18) F04‑1-B FRONT PLASTICS‑TIMBER CAMO (18) F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (18) F04‑1-D FRONT PLASTICS- NEBULA BLACK (18) F04‑2-A FRONT PLASTICS‑PEARL BLACK (24) F04‑2-B FRONT PLASTICS‑TIMBER CAMO (24) F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (24) F04‑2-D FRONT PLASTICS- NEBULA BLACK (24) F04‑3-A MIDDLE PLASTICS‑PEARL BLACK (20) F04‑3-B MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20) F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20) F04‑3-D MIDDLE PLASTICS‑PEARL BLACK(RUSSIAN) (19) F04‑3-E MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING(RUSSIAN) (19) F04‑3-F MIDDLE PLASTICS‑CRYSTAL ORANGE(RUSSIAN) (19) F04‑3-G MIDDLE PLASTICS‑NEBULA BLACK (20) F04‑4-A REAR PLASTICS -PEARL BLACK (20) F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (20) F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (20) F04‑4-D REAR PLASTICS -NEBULA BLACK (21) F04‑5 BOTTOM PLASTICS (13) F04‑6-A REFLECTOR (5) F04‑6-B REFLECTOR(CANADA) (9) F05‑1 FRONT SUSPENSION (24) F05‑2-A FRONT SHOCK ABSORBER‑OIL (9) F05‑2-B FRONT SHOCK ABSORBER(GAS)-BLACK (7) F05‑2-C FRONT SHOCK ABSORBER(GAS)-CORAL BLUE (7) F05‑2-D FRONT SHOCK ABSORBER(GAS)-CRYSTAL ORANGE (7) F05‑2-E FRONT SHOCK ABSORBER(GAS,RUSSIA) (9) F06‑1-V1 REAR SUSPENSION (26) F06‑1-V2 REAR SUSPENSION (26) F06‑2-A REAR SHOCK ABSORBER(OIL) (9) F06‑2-B REAR SHOCK ABSORBER(GAS)-BLACK (14) F06‑2-C REAR SHOCK ABSORBER(GAS)-CORAL BLUE (14) F06‑2-D REAR SHOCK ABSORBER(GAS)-CRYSTAL ORANGE (14) F06‑2-E REAR SHOCK ABSORBER(GAS,RUSSIA) (16) F07 FRONT WHEEL (16) F08‑A BRAKE SYSTEM‑LH,PARKING (39) F08‑B BRAKE SYSTEM‑RH,PARKING (39) F10‑1-A HANDLEBAR (36) F10‑1-B HANDLEBAR(NA) (36) F10‑2-A STEERING SYSTEM (25) F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25) F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25) F11 REAR WHEEL (16) F12‑A FUEL TANK (18) F12‑B FUEL TANK(USA) (18) F13‑A SEAT -BLACK (16) F13‑B SEAT -BLACK AND GRAY (16) F14‑A RACK(STANDARD) (13) F14‑B RACK(LOF) (14) F15‑1 ELECTRIC SYSTEM (49) F15‑2 TOWING WINCH (15) F15‑3-A FUEL INJECTION SYSTEM(NO FUEL VAPORIZATION SYSTEM) (8) F15‑3-B FUEL INJECTION SYSTEM(FOR FUEL VAPORIZATION SYSTEM) (8) F16‑A LIGHTS(EURO) (13) F16‑B LIGHTS(NA) (13) F17 DASHBOARD (4) F18 COOLING SYSTEM (30) F19‑1-A DECAL(CRYSTAL ORANGE) (9) F19‑1-B DECAL(PEARL BLACK) (9) F19‑1-C DECAL(TRUE TIMBER CAMO) (9) F19‑2 DECAL WARNING (20) F20‑A TOOLS(168@^LOF) (5) F20‑B TOOLS(NA) (6) F23‑A BUMPER (15) F23‑B BUMPER(NA) (13) F27 FRONT CV SHAFT (5) F28 REAR CV SHAFT (4) F30‑V1 DRIVETRAIN SYSTEM (15) F30‑V2 DRIVETRAIN SYSTEM (16) F31 FRONT AXLE (82) F32 GEAR SHIFTING (13) F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (56) F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (51) F33‑C REAR AXLE(NO DIFFERENTIAL) (52) F36 FUEL VAPORIZATION SYSTEM (5) F38 OWNER'S MANUAL (2) F40 TOWBAR (10) F41‑V1 AIR FILTER ASSY. (18) F41‑V2 AIR FILTER ASSY. (18) F41‑V3 AIR FILTER ASSY. (18) Motor (353)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky REAR SWING ARM, LH 9AWA-060110-10000 Alternativy: 9AWA-060110-20000	Počet 1	Cena 6 741 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky BEARING, REAR SWINGARM 9AWA-060109	Počet 4	Cena 580 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky OIL SEAL 24×38×8 9AWA-060106	Počet 4	Cena 58,03 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky DUST COVER 9AWA-060105 Alternativy: 9AWA-060105-10000	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky BUSHING, SWING ARM 9AWA-060102	Počet 4	Cena 87,05 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky LOCK NUT, SWING ARM 9AWA-060108	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky REAR SWING ARM SHAFT 9AWA-060103	Počet 2	Cena 624 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky INNER LINER, REAR SWING ARM 9AWA-060101-10000	Počet 2	Cena 131 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky REAR SWING ARM, RH 9AWA-060210-10000 Alternativy: 9AWA-060210-20000	Počet 1	Cena 6 741 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky RIVET NUT 30228-061310	Počet 8	Cena 14,51 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky GUARD, REAR BRAKE DISC 9AWA-060104	Počet 2	Cena 348 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky CIRCLIP FOR HOLE 30800-06005	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky HUB BEARING 30411-03080	Počet 2	Cena 1 625 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky REAR SUSPENSION PLATE, RH 9AWA-044044	Počet 1	Cena 131 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky REAR SUSPENSION PLATE, LH 9AWA-044043	Počet 1	Cena 131 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky BALL PIN, RH 9010-060800-20000	Počet 1	Cena 1 132 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky REAR SWAY BAR ASSY 9AWA-060410-10000	Počet 1	Cena 2 640 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky SUPPORT, STABILIZER BAR 7000-060003	Počet 4	Cena 102 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky RETAINING COVER 9030-060002	Počet 2	Cena 189 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky GREASE NOZZLE 3121401	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky Šroub 30006-080016810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky BALL PIN, LH 9010-060700-20000	Počet 1	Cena 1 132 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky BRACKET, PARKING CABLE, REAR SWING ARM 9AWA-060107	Počet 1	Cena 189 Kč	ks
