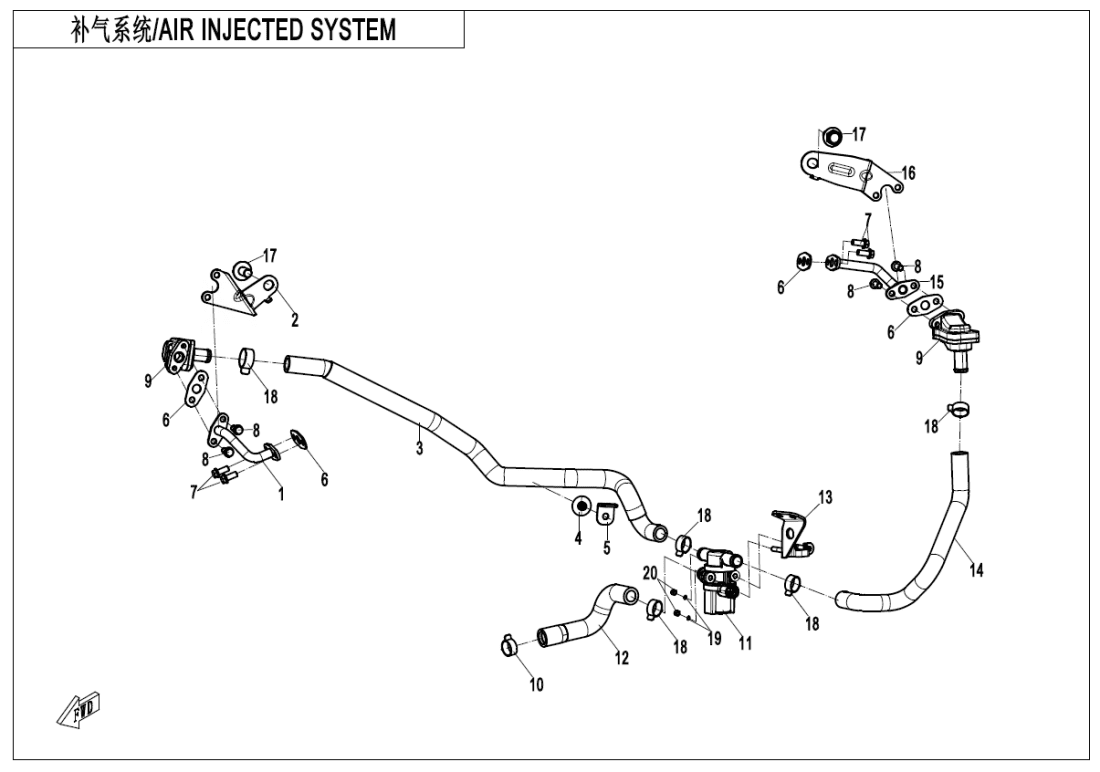

E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CYLINDER 2 GULP PIPE ASSY0JWV-146000-3100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP30601-223050 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SECONDARY GULP VALVE0JYV-179000-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GULP VALVE AIR INLET PIPE0JWV-141000-3100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BRACKET, SECONDARY GULP VALVE9AWV-030070-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GULP VALVE AIR OUTLET PIPE 10JWV-142000-3100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CYLINDER 1 GULP PIPE ASSY0JWV-147000-3100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CYLINDER 1 GULP PIPE BRACKET0JWV-145001-3100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-103020840 Alternativy: 30006-103020810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP B2130601-221050 |
Počet 5 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka30306-050110 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CYLINDER 2 GULP PIPE BRACKET0JWV-145002-3100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Matice30204-050810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky GULP VALVE AIR OUTLET PIPE 20JWV-143000-3100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CRANKCASE BLEED PIPE BRACKET0JYV-114001-5300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky GASKET, CHECK VALVE8030-020101 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky BOLT M6×140110-090008-0030 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky GULP ONE-WAY VALVE0JYC-022200 |
Počet 2 | Cena 769 Kč |
