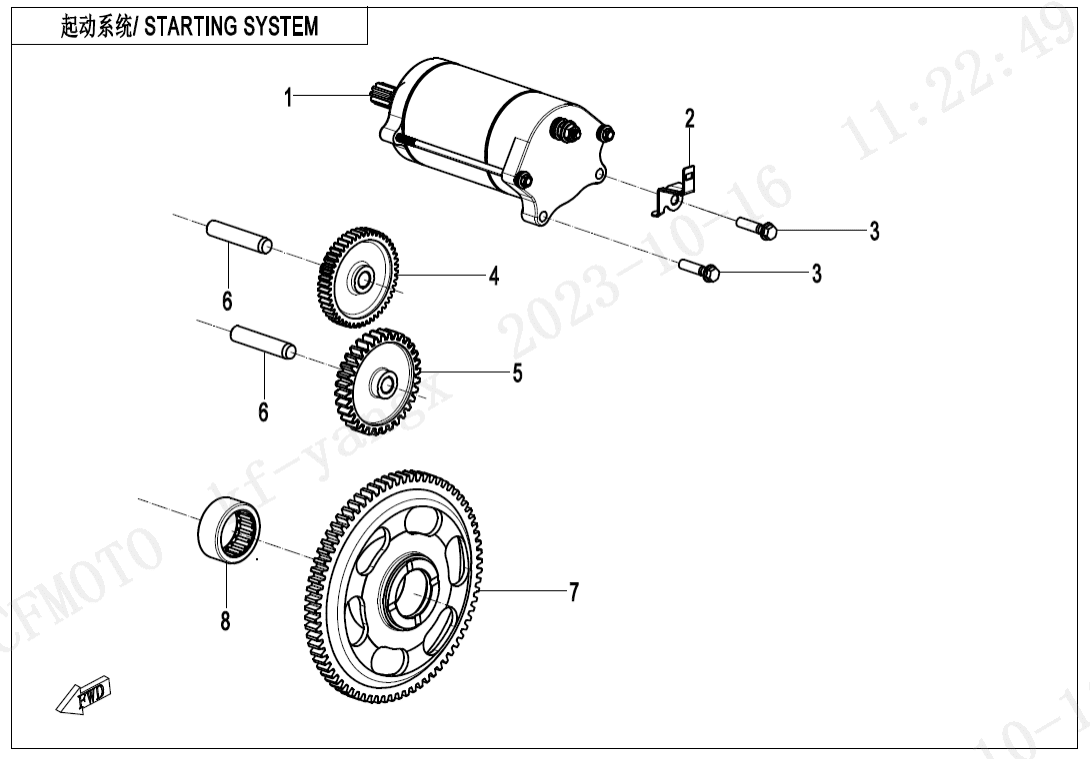

E09 STARTING SYSTEM
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky STARTING MOTOR ASSY0JWV-093000-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CABLE BRACKET0JWV-091101-3000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DUAL GEAR0800-090003 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky MIDDLE GEAR0800-090002 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky DRIVEN GEAR0800-090001-00002 |
Počet 1 | Cena 3 122 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Ložisko30401-03001 |
Počet 1 | Cena cena není stanovena | není skladem |
