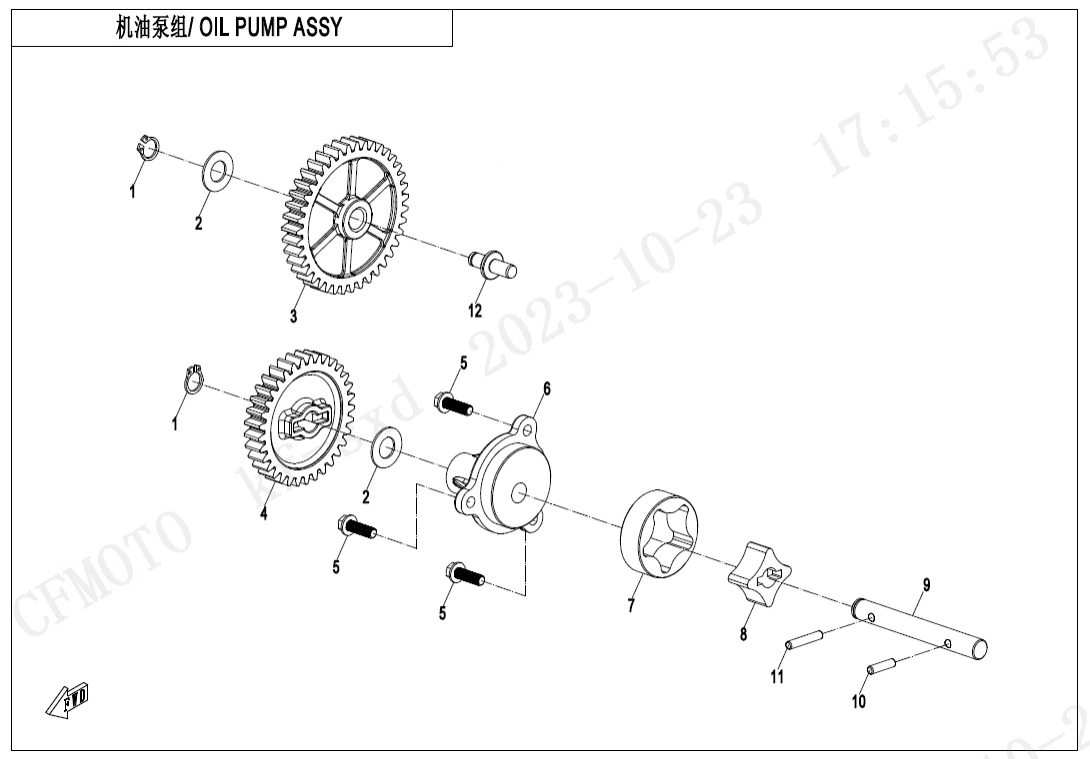

E07‑1 OIL PUMP ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ROLLER NEEDLE P4×15.830406-00400 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER NEEDLE P4×21.830406-00402 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky IDLE GEAR SHAFT, BREATHER0800-011104 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky WASHER 100800-011005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky IDLE GEAR, OIL PUMP0JWV-070006-3000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky GEAR, OIL PUMP0JWV-070005-3000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Šroub0010-030002-00001 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky COVER, OIL PUMP0JWA-070003 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky OUTER ROTOR,OIL PUMP0800-070002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky INNER ROTOR,OIL PUMP0800-070001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky SHAFT,OIL PUMP0JWA-070004 |
Počet 1 | Cena 116 Kč |
