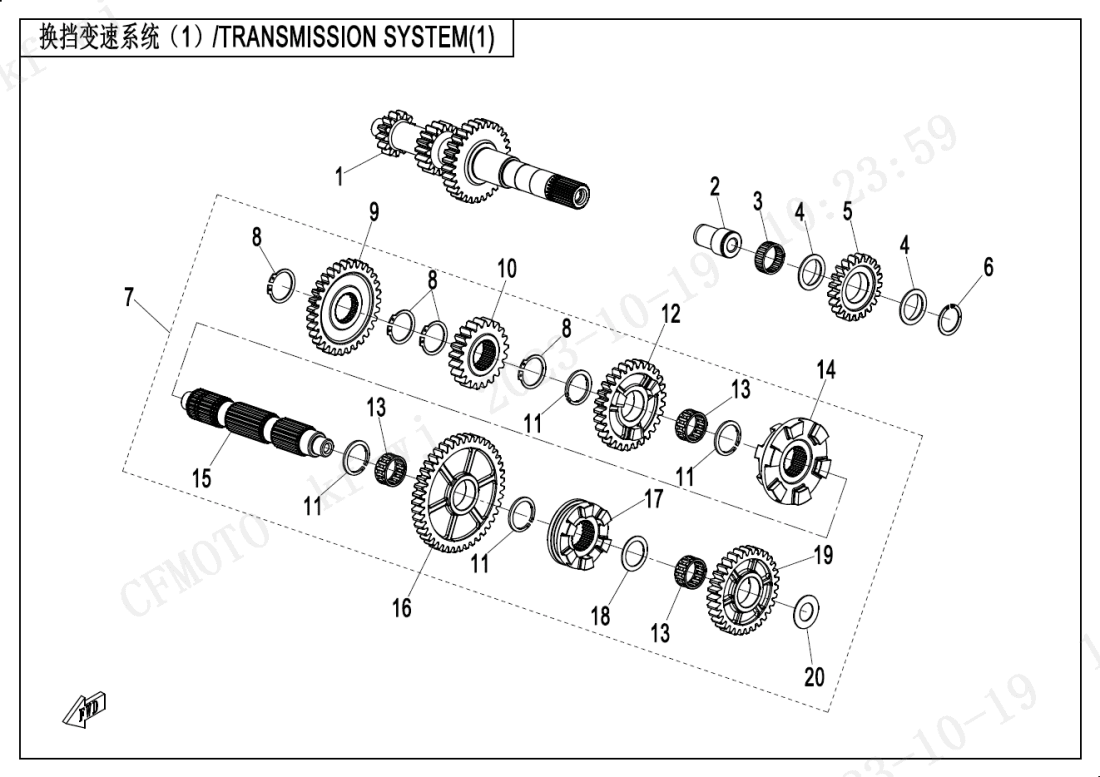

E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEARSHIFT MAIN SHAFT0JWV-060004-3001 |
Počet 1 | Cena 5 663 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEARSHIFT MAIN SHAFT0JYV-060004-5300-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky GEARSHAFT,REVERSE0JWA-060001-10000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NEEDLE BEARING30402-02500 |
Počet 1 | Cena 464 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WASHER 25×34×1.50GR0-061009-00001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INTERMEDIATE GEAR, REVERSE0800-060003 |
Počet 1 | Cena 580 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIP 250180-061007-0050 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DRIVEN SHAFT ASSY0JWV-061000-3000 |
Počet 1 | Cena 13 867 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DRIVEN SHAFT ASSY0JYV-061000-5300-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2930801-02905 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PARKING GEAR0JWV-061009-3000 |
Počet 1 | Cena 1 118 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DRIVEN SHAFT OUTPUT GEAR0JWV-061006-3000 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CIRCLIP 290800-061007 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DRIVEN GEAR, REVERSE GEAR0JWV-061008-3000 |
Počet 1 | Cena 1 510 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky NEEDLE BEARING30402-02402 |
Počet 3 | Cena 493 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SLIDING BUSHING, LOW RANGE0JWV-061007-3000 |
Počet 1 | Cena 1 800 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DRIVEN SHAFT0JWV-061001-3000 |
Počet 1 | Cena 2 715 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DRIVEN GEAR, LOW RANGE0JWV-061101-3000 |
Počet 1 | Cena 1 859 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SLIDING BUSHING, HIGH RANGE0JWV-061004-3000 |
Počet 1 | Cena 1 365 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER 24.5×33.5×10800-061003 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DRIVEN GEAR, HIGH RANGE0JWV-061005-3000 |
Počet 1 | Cena 1 655 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DRIVEN GEAR, HIGH RANGE0JYV-061005-5300-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WASHER 17.5×32×10800-061002 |
Počet 1 | Cena 29,02 Kč |
