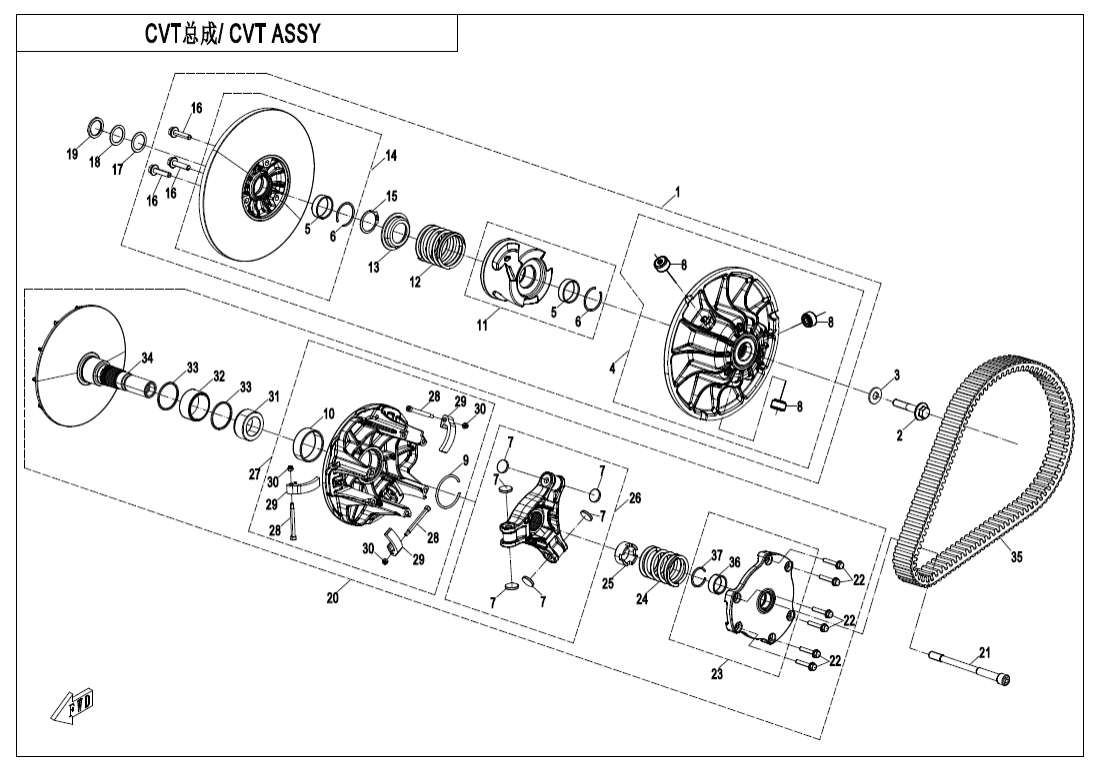

E05‑A-V2 CVT ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky DRIVEN PULLEY ASSY0JWV-052000-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Ložisko0JWV-051102-3000 |
Počet 1 | Cena 1 336 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DRIVEN PULLEY CAM ASSY0JWV-052300-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DRIVEN PULLEY SPRING0JWV-052001-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DRIVEN PULLEY SPRING SEAT0JWV-052002-3000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky DRIVEN SLIDER ASSY0JWV-052200-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CIRCLIP FOR SHAFT30801-03505 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30023-100045160 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DRIVEN PULLEY WASHER 10JWV-050002-3000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DRIVEN PULLEY WASHER 20JWV-050003-3000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DRIVEN PULLEY WASHER 40JWV-050005-3000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky MAIN DRIVE SHAFT BOLT0JWV-060001-3000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky DRIVE PULLEY ASSY0JYV-051000-5001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky DRIVE PULLEY BOLT0JWV-050001-3000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M6x3530006-060035810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DRIVE SLIDER POSITION DISC ASSY0JWV-051300-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SPRING, DRIVE PULLEY0JYV-051002-5000 |
Počet 1 | Cena 436 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky DRIVE PULLEY NUT0JWV-051001-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky THRUST DISC ASSY0JWV-051600-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky DRIVE SLIDING PULLEY ASSY0JYV-051100-5001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky INNER HEX BOLT0JWV-051105-3000 |
Počet 3 | Cena 116 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky CLUTCH SHOE ASSY0JYV-051110-5001 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky DRIVEN PULLEY BOLT WASHER 120JWV-050004-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky Matice30220-050810 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky DRIVE PULLEY BUSHING0JWV-051006-3000 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BEARING ASSY, DRIVE PULLEY0JWV-051400-3000 |
Počet 1 | Cena 1 481 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky DRIVE PULLEY BEARING GASKET0JWV-051007-3001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky DRIVE FIXED PULLEY ASSY0JWV-051200-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky CVT BELT0JWV-055000-3000 |
Počet 1 | Cena 5 900 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Ložisko0JWV-051302-3000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky CIRCLIP30805-03205 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DRIVEN FIXED PULLEY ASSY0JWV-052100-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Ložisko0JWV-052202-3000 |
Počet 2 | Cena 421 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CIRCLIP0JWV-052203-3000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky THRUST DISC SLIDER0JWV-051601-3000 |
Počet 6 | Cena 653 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky DRIVEN FIXED PULLEY ROLLER0JWV-052003-3001 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CIRCLIP0JWV-051103-3000 |
Počet 1 | Cena 29,04 Kč |
