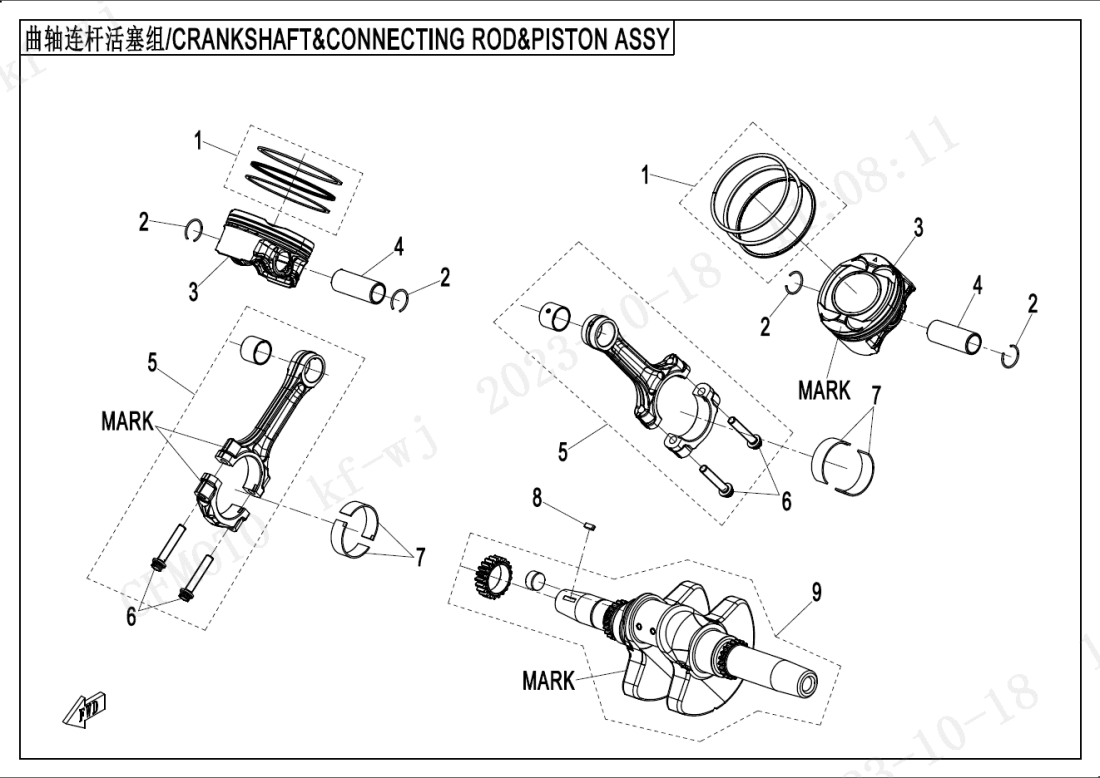

E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PISTON RING KIT0JYD-0400A0 |
Počet 2 | Cena 958 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Píst0JYV-040002-5000-Q0-00001 |
Počet 2 | Cena 1 641 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Píst0JYV-040002-5000-Q0-00002 |
Počet 2 | Cena 1 641 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PISTON PIN0800-040002-00001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CONNECTING ROD ASSY0JYV-042000-4000-Q0-00001 |
Počet 2 | Cena 2 570 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CONNECTING ROD ASSY0JYV-042000-4000-Q0-00002 |
Počet 2 | Cena 2 570 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT, CONNECTING ROD0GQ0-041202 |
Počet 4 | Cena 72,60 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD RED0JY0-040003-00012 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PALIN BEARING, CONNECTING ROD BLACK0JY0-040003-00022 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PALIN BEARING, CONNECTING ROD YELLOW0JY0-040003-00032 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CRANKSHAFT ASSY0JYV-041000-5001-Q0-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CRANKSHAFT ASSY0JYV-041000-5001-Q0-00002 |
Počet 1 | Cena cena není stanovena | není skladem |
