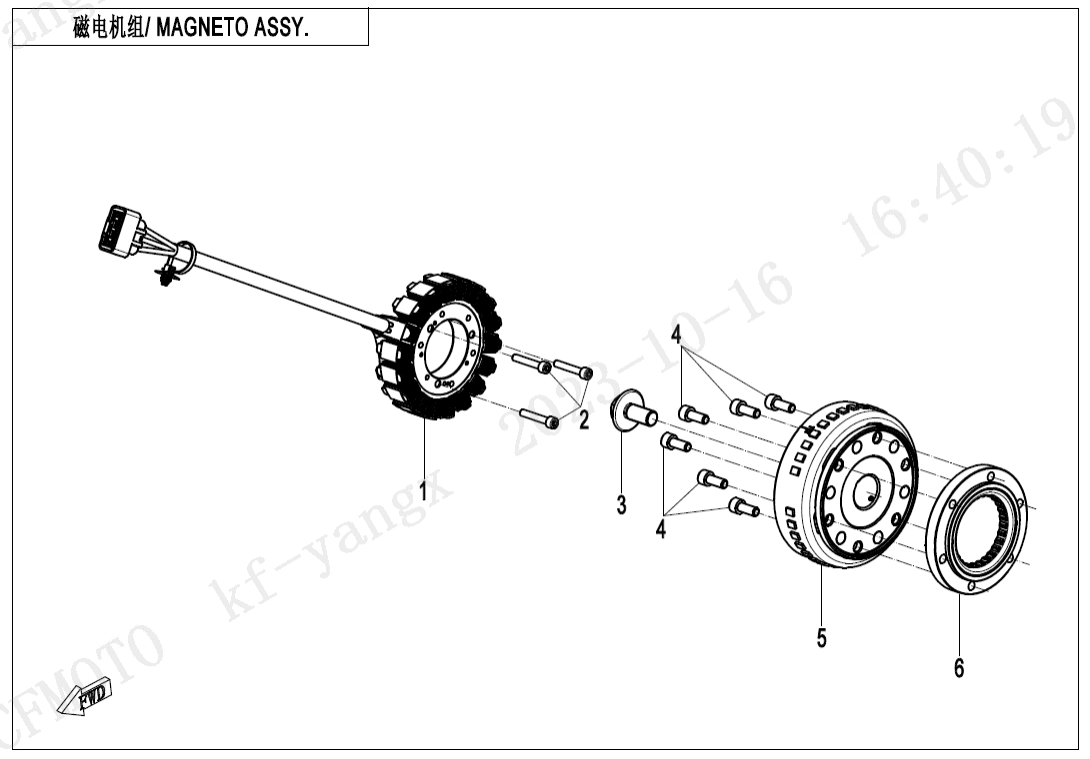

E03 MAGNETO ASSY.
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky MAGNETO STATOR0JWV-032000-3000 |
Počet 1 | Cena 7 420 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky MAGNETO STATOR ASSY0JWV-032000-3300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M6x350800-030001-00001 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky MAGNETO BOLT0JWV-040010-3000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky MAGNETO ROTOR0JWV-031000-3000 |
Počet 1 | Cena 9 119 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky OVERRIDING CLUTCH0JWV-091200-3000 |
Počet 1 | Cena 2 120 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky OVERRIDING CLUTCH ASSY0JWV-091200-3000-10 |
Počet 1 | Cena cena není stanovena | není skladem |
