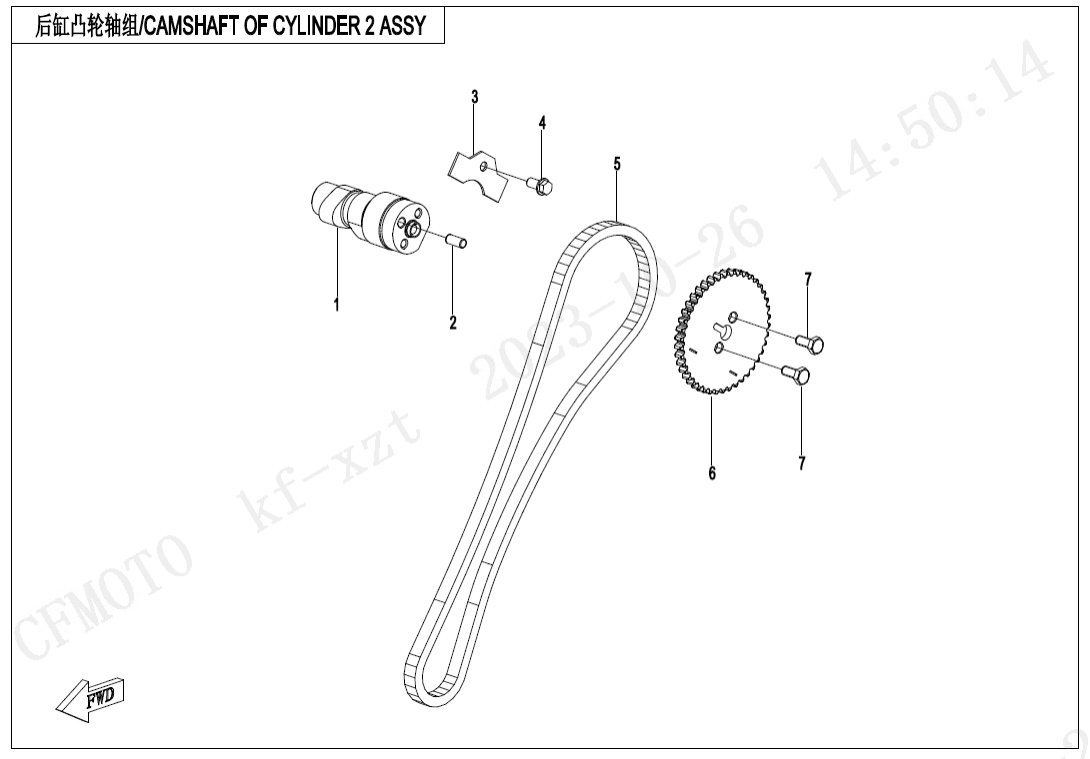

E02‑7 CAMSHAFT OF CYLINDER 2 ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CAMSHAFT, SECOND CYLINDER0JWV-027010-3000 |
Počet 1 | Cena 2 062 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky DOWEL PIN, SPROCKET0800-024002 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky HOLDING STRIP, CAMSHAFT0800-024004-10000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky TIMING CHAIN0JYV-024100-5000 |
Počet 1 | Cena 1 379 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky TIMING SPROCKET0JWV-024005-3000 |
Počet 1 | Cena 581 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky TIMING SPROCKET BOLT0JWV-024007-3000 |
Počet 2 | Cena 14,52 Kč |
