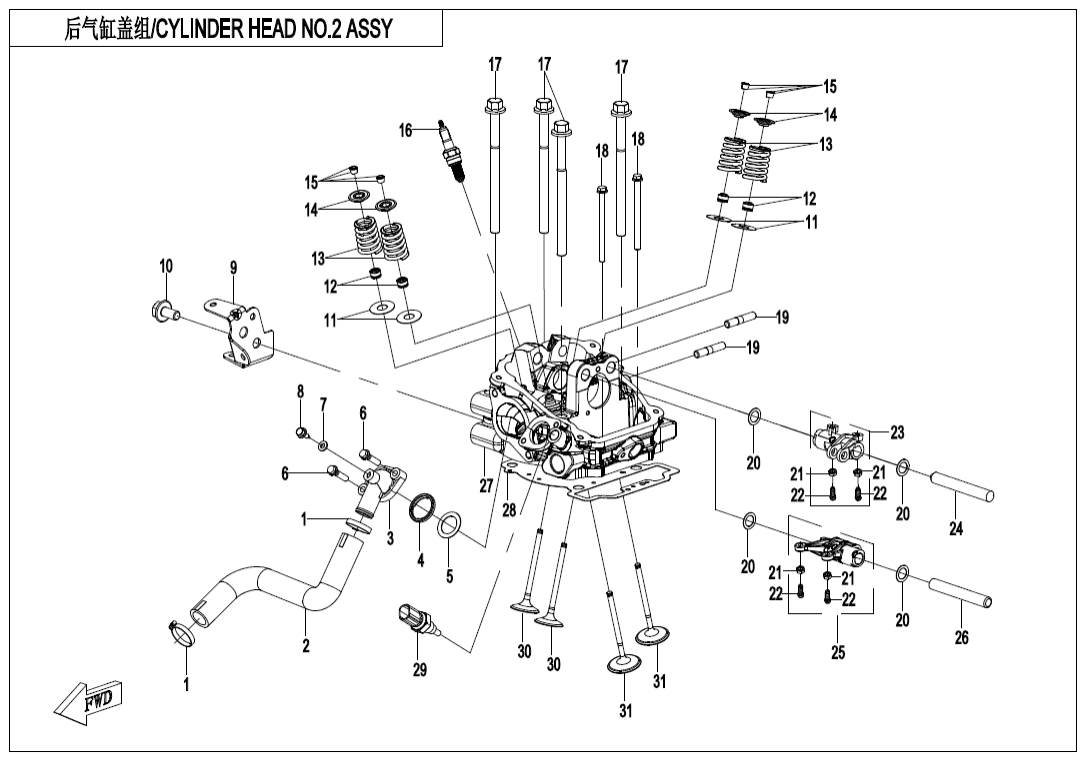

E02‑6 CYLINDER HEAD NO.2 ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CLAMP D2530603-125020 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30006-103020810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LOWER SEAT, VALVE SPRING0JYV-022008-4000 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky OIL SEAL, VALVE0JYV-022300-4000 |
Počet 4 | Cena 72,60 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky VALVE SPRING0JYV-022006-4002 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky UPPER SEAT, VALVE SPRING0JYV-022007-4000 |
Počet 4 | Cena 72,60 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LOCK CLIP, VALVE0JYV-022016-4000 |
Počet 8 | Cena 14,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SPARK PLUG KIT0JWD-170200-7000 |
Počet 1 | Cena 484 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT, CYLINDER0JY0-022003-00001 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x850060-013021-00002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky STUD0180-022003-00002 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CONNECTING PIPE, FRONT REAR CYLINDER0JWV-026001-3000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WASHER 12.3×18.5×0.50800-022002 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ADJUST NUT,VALVE CLEARANCE0800-022506 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky ADJUST SCREW, VALVE CLEARANCE0800-022510 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky ROCKER ARM ASSY, AIR EXHAUST0800-022600-20000 |
Počet 1 | Cena 1 088 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky ROCKER ARM SHAFT0800-022001 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SWING ARM, INTAKE0JYV-022500-4001 |
Počet 1 | Cena 1 147 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SWING ARM SHAFT, INTAKE0JYV-022001-4000-10 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR CYLINDER HEAD ASSY0JWV-026100-3000 |
Počet 1 | Cena 13 184 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR CYLINDER HEAD ASSY0JWV-026100-3100 |
Počet 1 | Cena 7 739 Kč | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky GASKET, CYLINDER HEAD0800-022200-00002 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky WATER TEMPERATURE SENSOR018B-022810 |
Počet 1 | Cena 1 103 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky THERMOSTAT CAP0800-022013-10000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky EXHAUST VALVE0JYV-022005-4000 |
Počet 2 | Cena 639 Kč | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky INTAKE VALVE0JYV-022004-4000 |
Počet 2 | Cena 348 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SEAL RING0010-022802 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky WASHER 20.5×30×0.80800-026002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky WASHER0800-022011-00001 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SCREW0JWV-022102-2000 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky PIPE BRACKET0JWV-026002-3000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky PIPE BRACKET0JWV-026002-3001 |
Počet 1 | Cena 72,60 Kč |
