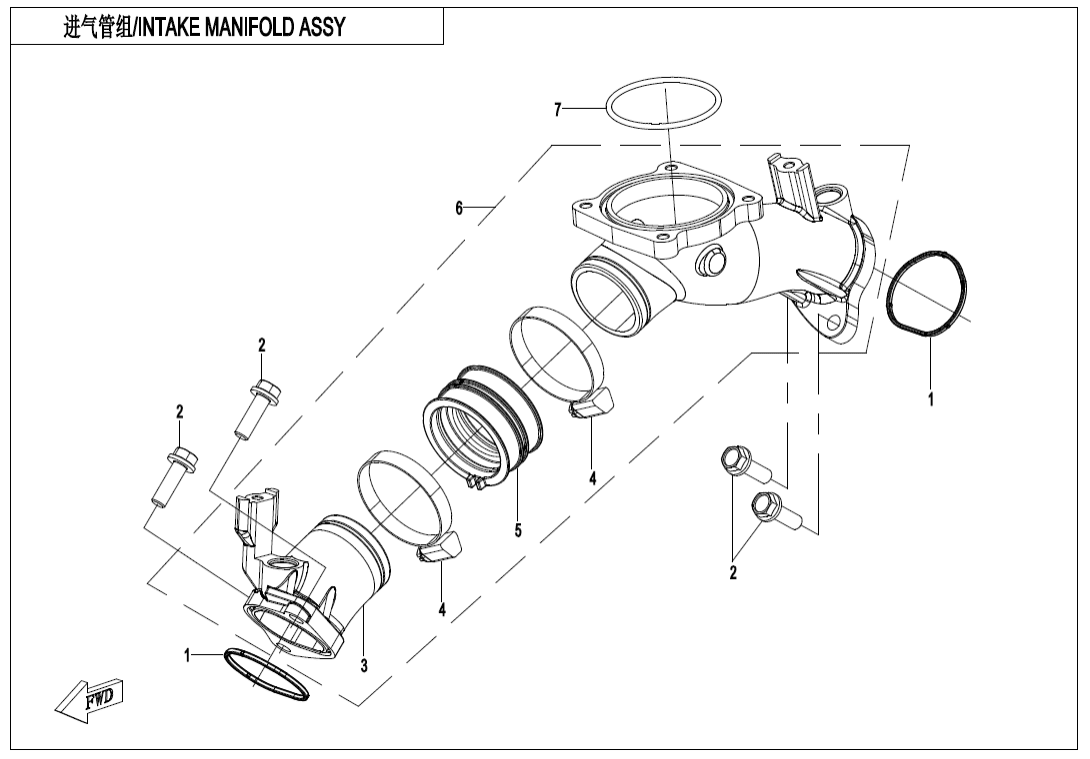

E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT)
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SEAL RING, MANIFOLD080V-025002-1000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Šroub0130-011114-00001 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky AUXILIARY INTAKE MANIFOLD0JYV-202200-5000 |
Počet 1 | Cena 1 437 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CLAMP0JYV-202400-5000-20 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky INTAKE CONNECTING PIPE0JYV-202300-5000 |
Počet 1 | Cena 2 396 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky INTAKE MANIFOLD ASSY0JYV-202000-5000 |
Počet 1 | Cena 4 109 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky O RING 64.5×30180-331004 |
Počet 1 | Cena 29,02 Kč |
