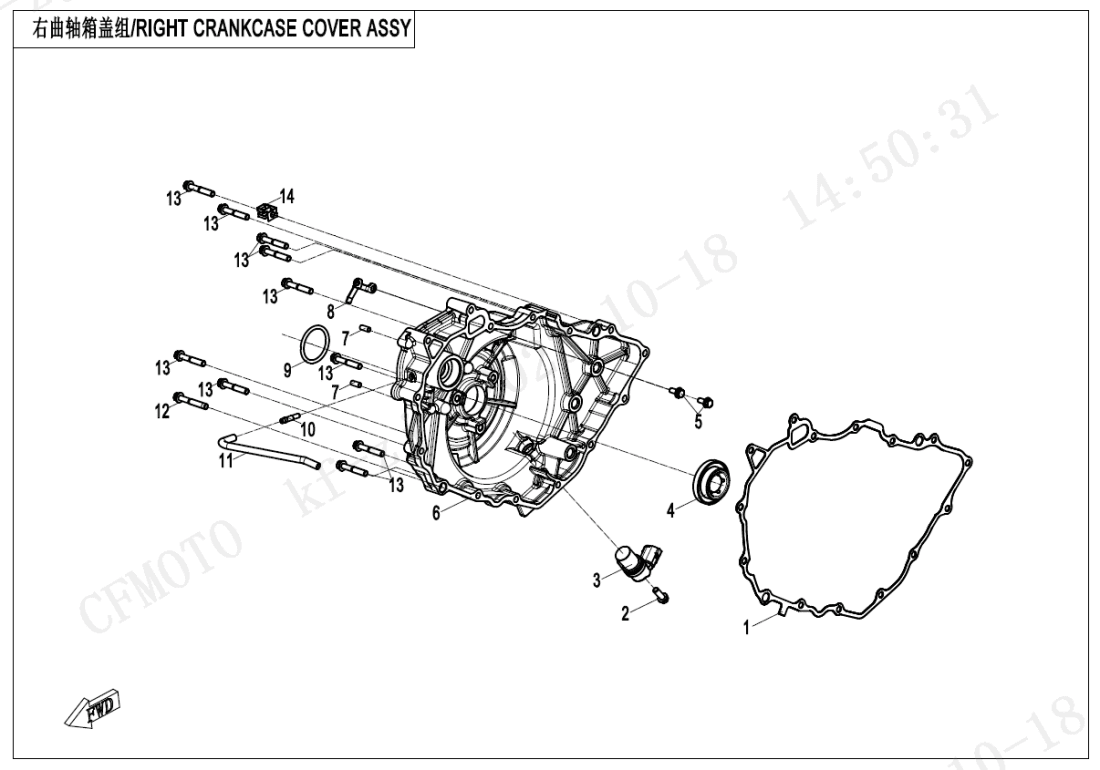

E01‑5 RIGHT CRANKCASE COVER ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH CRANKCASE COVER GASKET0JWV-014002-3000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TRIGGER ASSY0JWV-014100-6000 |
Počet 1 | Cena 697 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FILTER COVER01A0-012002 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub0700-012013-00002 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RH CRANKCASE COVER0JWV-014001-3000 |
Počet 1 | Cena 4 225 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PRESS PLATE, WIRE0JWA-014003-10000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky O-SEAL RING 35x3.501A0-012003 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HOSE, OVERFILLING0180-080003-10000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6×350010-013008-0010 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč |
