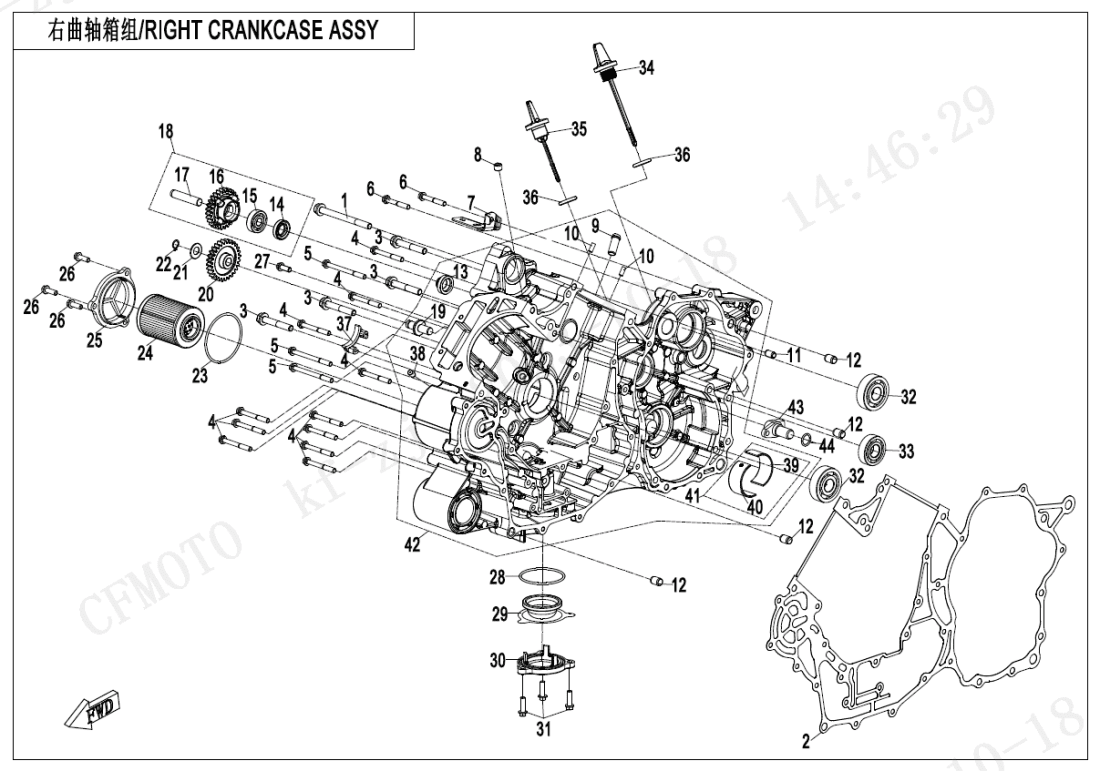

E01‑2 RIGHT CRANKCASE ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub0JWV-010015-3000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky GASKET, CRANKCASE0JWV-010016-3000 |
Počet 1 | Cena 842 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Počet 11 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub0020-011018-00001 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CABLE BRACKET0JWV-012108-3000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky JOINT , BREATHER HOSE0010-013006-0010 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SEAT, BREATHER0JWV-011105-3000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL 15×26×60800-011203 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Ložisko30400-01003 |
Počet 1 | Cena 740 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky GEAR, BREATHER0JWV-011201-3000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BREATHER ASSY0JWF-0112A0 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky IDLE GEAR SHAFT, BREATHER0800-011104 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky IDLE GEAR, BREATHER0JWV-011004-3000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky WASHER 100800-011005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL FILTER, ENGINE0800-011300-0004 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FILTER COVER0800-014002-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Šroub0010-023008-00001 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky O-RING 55*2.5Q830-310006-10000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky STRAINER ASSY0JWV-011011-3000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky OIL STRAINER COVER0JWV-011012-3000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Ložisko30499-01700 |
Počet 2 | Cena 435 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BEARING 620330400-01704 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BALL BEARING30499-01703 |
Počet 1 | Cena 392 Kč | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky DIPSTICK,OIL0JWA-014004 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky DIPSTICK, ENGINE OIL0JWV-011104-3000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky NOZZLE VALVE ASSY0800-011400-00001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky MAIN BEARING 10JWV-011102-3000-Q0-00001 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky MAIN BEARING 10JWV-011102-3000-Q0-00002 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky MAIN BEARING 20JWV-011103-3000-Q0-00001 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky MAIN BEARING 20JWV-011103-3000-Q0-00002 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky MAIN BEARING ASSY0JWV-0111A0 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky MAIN BEARING ASSY0JWV-0111B0 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky RH CRANKCASE ASSY0JWF-0121A0 |
Počet 1 | Cena 17 889 Kč | není skladem |
|
Číslo na výkresu 43 |
Název součástky Kód součástky SPEED SENSOR0GQV-011020-3100 |
Počet 1 | Cena 915 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky O-SEAL RING 13x201A0-013005 |
Počet 1 | Cena 14,51 Kč |
