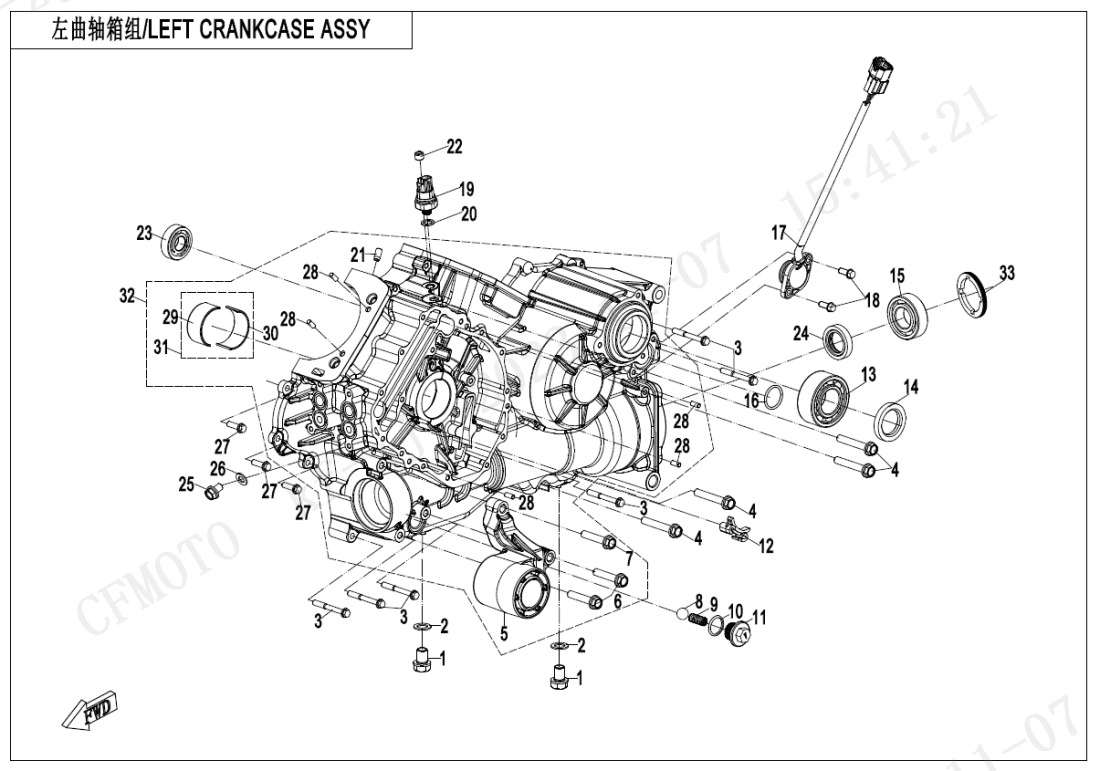

E01‑1 LEFT CRANKCASE ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (48)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (9)
E01‑5 RIGHT CRANKCASE COVER ASSY (14)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (30)
E02‑3-V2 CYLINDER BODY (13)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5-A‑V1 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-A‑V2 INTAKE MANIFOLD ASSY(WITHOUT FUEL DESORPTION PORT) (7)
E02‑5-B INTAKE MANIFOLD ASSY(WITH FUEL DESORPTION PORT) (7)
E02‑6 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E03 MAGNETO ASSY. (8)
E04 CRANKSHAFT、CONNECTING ROD、PISTON ASSY (14)
E05‑A-V1 CVT ASSY (38)
E05‑A-V2 CVT ASSY (37)
E05‑B CVT ASSY(MUD) (38)
E06‑1 TRANSMISSION SYSTEM(1) (23)
E06‑2 TRANSMISSION SYSTEM(2) (39)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07‑1 OIL PUMP ASSY (12)
E07‑2 OIL COOLING SYSTEM (3)
E08 WATER PUMP ASSY (16)
E09 STARTING SYSTEM (8)
E14 AIR INJECTED SYSTEM (20)
E17 FUEL INJECTION SYSTEM (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DRAIN BOLT, MAGNETIC M12X1.50180-011500 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 120010-021014 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH FRONT BRACKET9AWV-450271-8000 |
Počet 1 | Cena 1 133 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M8x4030006-080040110 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub30006-080035110 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STEEL BALL3120015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPRING,RELIEF VALVE0700-012603-1000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE0GR0-014003 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING 3206A30499-03000 |
Počet 1 | Cena 2 887 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL0180-012006-10000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Ložisko30400-02501 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky GEAR SENSOR0JWV-012200-3000 |
Počet 1 | Cena 726 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky GEAR SENSOR0JWV-012200-3001 |
Počet 1 | Cena 552 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky OIL PRESSURE SWITCH0800-012400 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WASHER 100010-060010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky NOZZLE VALVE ASSY0800-011400-00001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BEARING 620330400-01704 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BALL BEARING30499-01703 |
Počet 1 | Cena 392 Kč | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL SEAL 25×40×80010-011002 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M8×12.5, FLANGE0180-332002-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky WASHER 8.50010-023305 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky MAIN BEARING 10JWV-011102-3000-Q0-00001 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky MAIN BEARING 10JWV-011102-3000-Q0-00002 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky MAIN BEARING 20JWV-011103-3000-Q0-00001 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky MAIN BEARING 20JWV-011103-3000-Q0-00002 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MAIN BEARING ASSY0JWV-0111A0 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MAIN BEARING ASSY0JWV-0111B0 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky LH CRANKCASE ASSY0JWF-0111A0 |
Počet 1 | Cena 19 500 Kč | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky MIDDLE BEARING RETAINER, FRONT OUTPUT SHAFT0JWA-012004 |
Počet 1 | Cena 261 Kč |
