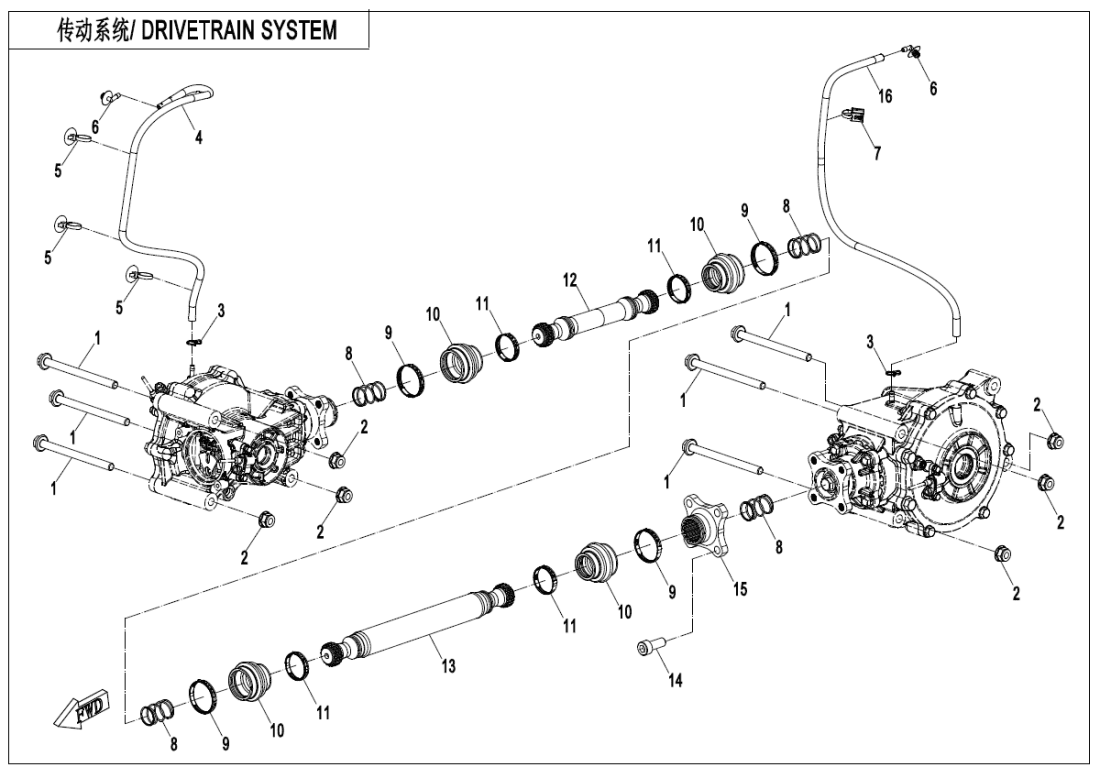

F30 DRIVETRAIN SYSTEM
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (29)
F01 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03 FRAME (33)
F04‑1 FRONT PLASTICS(MUD) (20)
F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD) (28)
F04‑3 MIDDLE PLASTICS(MUD) (20)
F04‑4 REAR PLASTICS(MUD) (27)
F04‑5 BOTTOM PLASTICS(MUD) (10)
F04‑6 BOTTOM PLASTICS(MUD) (13)
F05‑1 FRONT SUSPENSION (31)
F05‑2-B FRONT SHOCK ABSORBER(GAS ,YiTong) (7)
F06‑1 REAR SUSPENSION (31)
F06‑2-B REAR SHOCK ABSORBER(GAS ,YiTong) (14)
F07 FRONT WHEEL (15)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F10‑1 HANDLEBAR (13)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (15)
F12 FUEL TANK (21)
F13 SEAT (7)
F14‑1 RACK (13)
F14‑2 RACK COVER (9)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F18 COOLING SYSTEM (16)
F19‑1-A DECAL(TWILIGHT BLUE) (7)
F19‑1-B DECAL(GRANITE RIDGE) (7)
F19‑2-A DECAL WARNING(167) (14)
F19‑2-B DECAL WARNING(Turkey) (13)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (3)
F23 BUMPER (18)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (21)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F38 OWNER\'S MANUAL(167) (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (7)
F40‑B TOWBAR(BOLT CONNECTION) (7)
F41 AIR FILTER ASSY(MUD) (22)
F80‑2-A BUMPER(MUD INTERNATIONAL VERSION) (7)
F80‑4 PANEL(MUD) (18)
F80‑5 TAIL BOX(MUD) (10)
MOTOR (397)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub30006-102130810 |
Počet 6 | Cena 116 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT GEAR CASE BREATHER HOSE9AYV-310001-8500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BREATHER HOSE CONNECTOR9AWV-315001-8000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky TIE BAND ZDG4.7x1949DS#-150009-6100-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SCREEN SPRING01A0-012009 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BIG RING9GQ0-290104 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SLEEVE9AWV-300103-8001 |
Počet 4 | Cena 72,60 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SMALL RING9GQ0-290102 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT DRIVE CORE SHAFT ASSY9AWV-290110-8000 |
Počet 1 | Cena 1 699 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR DRIVE CORE SHAFT ASSY9AWV-300110-8000 |
Počet 1 | Cena 1 888 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub (vrut)30102-102025810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DRIVE SLEEVE, REAR GEAR CASE9CR6-300206-10000 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR GEAR CASE BREATHER HOSE9AYV-330001-8500 |
Počet 1 | Cena cena není stanovena | není skladem |
