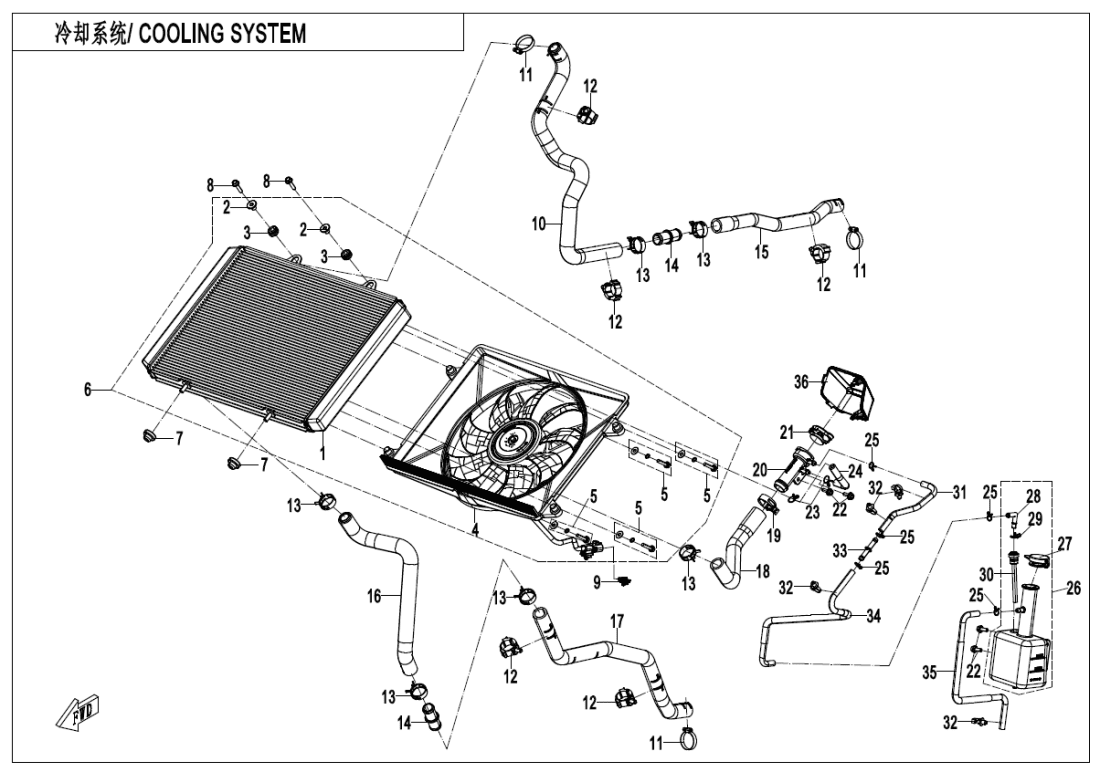

F18 COOLING SYSTEM
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (29)
F01 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03 FRAME (33)
F04‑1 FRONT PLASTICS(MUD) (20)
F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD) (28)
F04‑3 MIDDLE PLASTICS(MUD) (20)
F04‑4 REAR PLASTICS(MUD) (27)
F04‑5 BOTTOM PLASTICS(MUD) (10)
F04‑6 BOTTOM PLASTICS(MUD) (13)
F05‑1 FRONT SUSPENSION (31)
F05‑2-B FRONT SHOCK ABSORBER(GAS ,YiTong) (7)
F06‑1 REAR SUSPENSION (31)
F06‑2-B REAR SHOCK ABSORBER(GAS ,YiTong) (14)
F07 FRONT WHEEL (15)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F10‑1 HANDLEBAR (13)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (15)
F12 FUEL TANK (21)
F13 SEAT (7)
F14‑1 RACK (13)
F14‑2 RACK COVER (9)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F18 COOLING SYSTEM (16)
F19‑1-A DECAL(TWILIGHT BLUE) (7)
F19‑1-B DECAL(GRANITE RIDGE) (7)
F19‑2-A DECAL WARNING(167) (14)
F19‑2-B DECAL WARNING(Turkey) (13)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (3)
F23 BUMPER (18)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (21)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F38 OWNER\'S MANUAL(167) (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (7)
F40‑B TOWBAR(BOLT CONNECTION) (7)
F41 AIR FILTER ASSY(MUD) (22)
F80‑2-A BUMPER(MUD INTERNATIONAL VERSION) (7)
F80‑4 PANEL(MUD) (18)
F80‑5 TAIL BOX(MUD) (10)
MOTOR (397)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RADIATOR9AYV-182120-8500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RADIATOR INLET PIPE9AYV-183030-8500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP ，WATER HOSE9010-180007 |
Počet 3 | Cena 72,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLASP 275HYV-188002-6000 |
Počet 5 | Cena 29,04 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP B30A000-180006 |
Počet 6 | Cena 87,05 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STRAIGHT THROUGH9AYV-186260-8500 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ENGINE WATER OUTLET PIPE9AYV-183060-8500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RADIATOR INLET PIPE9AYV-183040-8500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ENGINE WATER INTLET PIPE9AYV-183050-8500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WATER FILLING PORT JOINT PIPE9AYV-185070-8500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky STEEL BAND CLAMP 347000-180007-00001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WATER FILLING PORT9060-180025-1000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CAP，WATER FILLER8010-180024 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CLAMP A1430601-114010 |
Cena 14,51 Kč |
