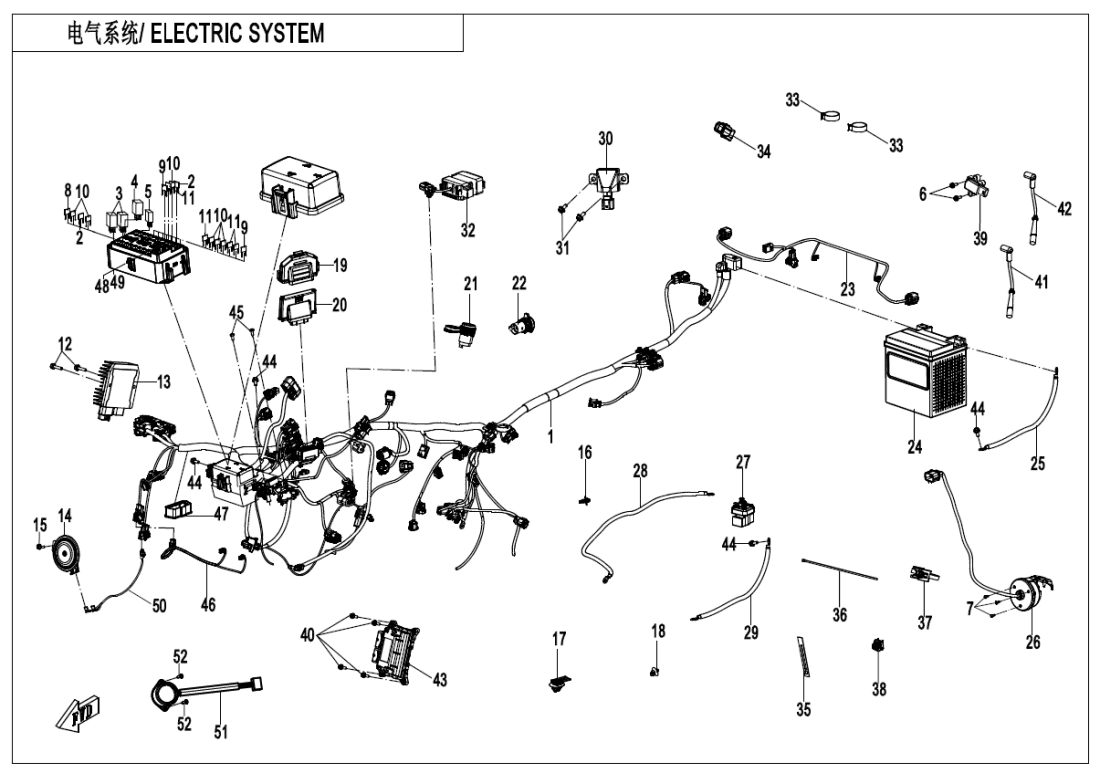

F15‑1 ELECTRIC SYSTEM
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (29)
F01 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03 FRAME (33)
F04‑1 FRONT PLASTICS(MUD) (20)
F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD) (28)
F04‑3 MIDDLE PLASTICS(MUD) (20)
F04‑4 REAR PLASTICS(MUD) (27)
F04‑5 BOTTOM PLASTICS(MUD) (10)
F04‑6 BOTTOM PLASTICS(MUD) (13)
F05‑1 FRONT SUSPENSION (31)
F05‑2-B FRONT SHOCK ABSORBER(GAS ,YiTong) (7)
F06‑1 REAR SUSPENSION (31)
F06‑2-B REAR SHOCK ABSORBER(GAS ,YiTong) (14)
F07 FRONT WHEEL (15)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F10‑1 HANDLEBAR (13)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (15)
F12 FUEL TANK (21)
F13 SEAT (7)
F14‑1 RACK (13)
F14‑2 RACK COVER (9)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F18 COOLING SYSTEM (16)
F19‑1-A DECAL(TWILIGHT BLUE) (7)
F19‑1-B DECAL(GRANITE RIDGE) (7)
F19‑2-A DECAL WARNING(167) (14)
F19‑2-B DECAL WARNING(Turkey) (13)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (3)
F23 BUMPER (18)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (21)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F38 OWNER\'S MANUAL(167) (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (7)
F40‑B TOWBAR(BOLT CONNECTION) (7)
F41 AIR FILTER ASSY(MUD) (22)
F80‑2-A BUMPER(MUD INTERNATIONAL VERSION) (7)
F80‑4 PANEL(MUD) (18)
F80‑5 TAIL BOX(MUD) (10)
MOTOR (397)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN CABLE9AYV-150100-7800 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky 20A FUSE806A-151306 |
Počet 2 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150525-2000-M1 |
Počet 2 | Cena 145 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150524-2000-M1 |
Počet 1 | Cena 131 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SCREW M5x3030105-050030410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FUSE 7.5A806A-151301 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky 30A FUSE806A-151308 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 4 | Cena 58,08 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REGULATOR0800-177000-30000 |
Počet 1 | Cena 6 369 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HORN9DQV-151400-3000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-080016870 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLASP6GU#-150001-6000-M1 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 20 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BUSHING, VEHICLE CONTROL UNIT6WWV-150420-5000-10 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BCM9AWV-151900-8001 |
Počet 1 | Cena 8 160 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky USB OUTPUT SEAT ASSY9AWV-151200-8000 |
Počet 1 | Cena 1 467 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky POWER OUTLET6WWV-150500-5000-10 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky TAIL LIGHT ADAPTER CABLE9AWV-150184-8000 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GEL BATTERY31023004 |
Počet 1 | Cena 5 803 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BATTERY NEGATIVE CABLE9AWV-150420-8000 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky TRAILER POWER SOCKET9DQV-151300-3101 |
Počet 1 | Cena 2 541 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky STARTER RELAY9DSV-150510-5001 |
Počet 1 | Cena 1 002 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky STARTER MOTOR POSITIVE CABLE9AWV-150310-8002 |
Počet 1 | Cena 915 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky STARTER MOTOR NEGATIVE CABLE9AWV-150320-8001 |
Počet 1 | Cena 465 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky ANGLE SENSOR9AWV-155400-8000 |
Počet 1 | Cena 2 948 Kč | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Šroub (vrut)30102-060016830 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1501-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky PLUG, T-BOX CONNECTORCFCV-156103-2000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky TIE BAND ZDG4.7x1949DS#-150009-6100-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 2 | Cena 1 567 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky HIGH-TENSION CABLE 19AWV-003200-8000 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky HIGH TENSION CABLE ASSY9AWV-003300-8000 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky ECM ASSY9AYV-001000-7800 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 44 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8×1330132-480130030 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky FRONT POSITION LIGHT PATCH CORD9AWV-150174-8001 |
Počet 1 | Cena 741 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky CAP, DIAGNOSIS CONNECTOR5BY0-150304 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky 50A FUSE5BY0-150303 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky 60A FUSECFCV-150011-4500-M1 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 50 |
Název součástky Kód součástky HORN ADAPTER CABLE5HYV-150191-2F00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 51 |
Název součástky Kód součástky ALARM9DQV-150300-3000-10 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky Šroub (vrut)30110-290095010 |
Počet 2 | Cena 14,52 Kč |
