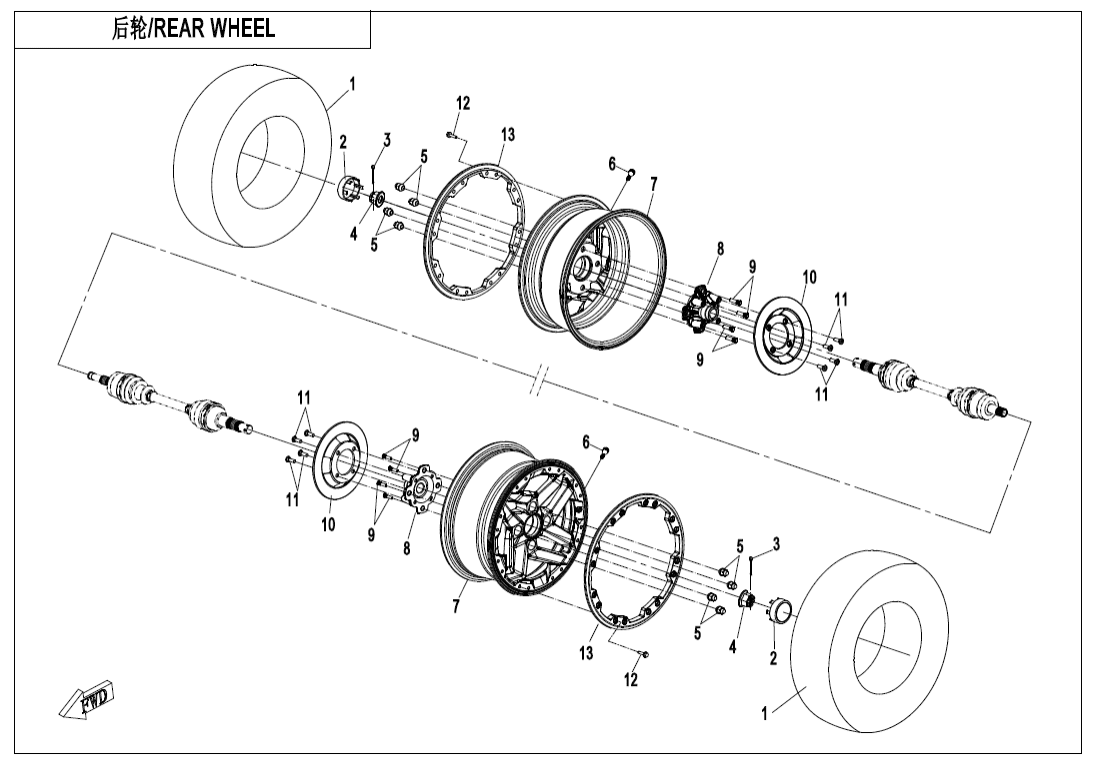

F11 REAR WHEE
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (29)
F01 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03 FRAME (33)
F04‑1 FRONT PLASTICS(MUD) (20)
F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD) (28)
F04‑3 MIDDLE PLASTICS(MUD) (20)
F04‑4 REAR PLASTICS(MUD) (27)
F04‑5 BOTTOM PLASTICS(MUD) (10)
F04‑6 BOTTOM PLASTICS(MUD) (13)
F05‑1 FRONT SUSPENSION (31)
F05‑2-B FRONT SHOCK ABSORBER(GAS ,YiTong) (7)
F06‑1 REAR SUSPENSION (31)
F06‑2-B REAR SHOCK ABSORBER(GAS ,YiTong) (14)
F07 FRONT WHEEL (15)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F10‑1 HANDLEBAR (13)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (15)
F12 FUEL TANK (21)
F13 SEAT (7)
F14‑1 RACK (13)
F14‑2 RACK COVER (9)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F18 COOLING SYSTEM (16)
F19‑1-A DECAL(TWILIGHT BLUE) (7)
F19‑1-B DECAL(GRANITE RIDGE) (7)
F19‑2-A DECAL WARNING(167) (14)
F19‑2-B DECAL WARNING(Turkey) (13)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (3)
F23 BUMPER (18)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (21)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F38 OWNER\'S MANUAL(167) (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (7)
F40‑B TOWBAR(BOLT CONNECTION) (7)
F41 AIR FILTER ASSY(MUD) (22)
F80‑2-A BUMPER(MUD INTERNATIONAL VERSION) (7)
F80‑4 PANEL(MUD) (18)
F80‑5 TAIL BOX(MUD) (10)
MOTOR (397)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky TIRE30703-1470 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky TIRE30703-140C |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO COVER, RIM5ASV-070101-6001 |
Počet 2 | Cena 435 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky COTTER PIN30903-0403610 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HEX FLANGE NUT5HYV-110001-1F00 |
Počet 2 | Cena 145 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky MOUNTING NUT, RIM9010-070002-A000 |
Počet 8 | Cena 87,05 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky VALVE, INFLATION5190-070030-1000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky REAR RIM9AY#-110102-2A00-0BU00 |
Počet 2 | Cena 14 273 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR WHEEL BRACKET9AYV-110001-8500 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT，FRONT WHEEL BRACKET9010-070201 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR BRAKE DISC9AYV-080002-8500 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x2530006-060025870 |
Počet 32 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LOCK RING9AY#-070101-2A00-0FU00 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LOCK RING9AY#-070101-2A00-0S100 |
Počet 2 | Cena cena není stanovena | není skladem |
