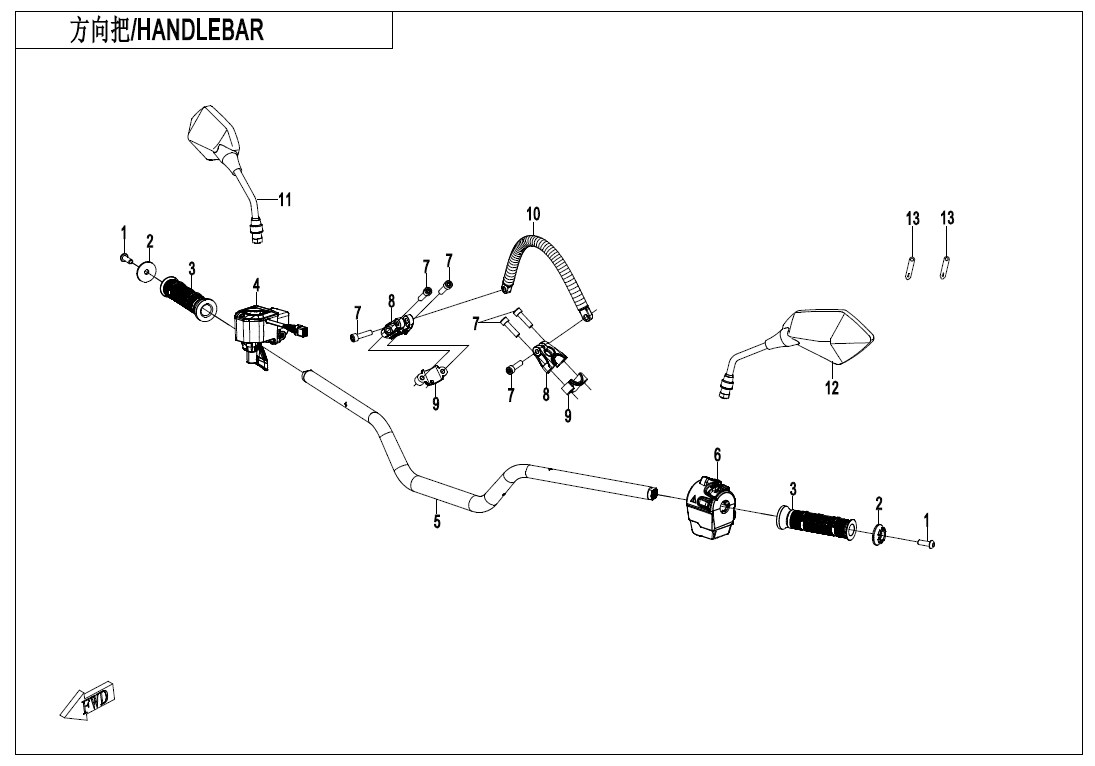

F10‑1 HANDLEBAR
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (29)
F01 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03 FRAME (33)
F04‑1 FRONT PLASTICS(MUD) (20)
F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD) (28)
F04‑3 MIDDLE PLASTICS(MUD) (20)
F04‑4 REAR PLASTICS(MUD) (27)
F04‑5 BOTTOM PLASTICS(MUD) (10)
F04‑6 BOTTOM PLASTICS(MUD) (13)
F05‑1 FRONT SUSPENSION (31)
F05‑2-B FRONT SHOCK ABSORBER(GAS ,YiTong) (7)
F06‑1 REAR SUSPENSION (31)
F06‑2-B REAR SHOCK ABSORBER(GAS ,YiTong) (14)
F07 FRONT WHEEL (15)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F10‑1 HANDLEBAR (13)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (15)
F12 FUEL TANK (21)
F13 SEAT (7)
F14‑1 RACK (13)
F14‑2 RACK COVER (9)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F18 COOLING SYSTEM (16)
F19‑1-A DECAL(TWILIGHT BLUE) (7)
F19‑1-B DECAL(GRANITE RIDGE) (7)
F19‑2-A DECAL WARNING(167) (14)
F19‑2-B DECAL WARNING(Turkey) (13)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (3)
F23 BUMPER (18)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (21)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F38 OWNER\'S MANUAL(167) (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (7)
F40‑B TOWBAR(BOLT CONNECTION) (7)
F41 AIR FILTER ASSY(MUD) (22)
F80‑2-A BUMPER(MUD INTERNATIONAL VERSION) (7)
F80‑4 PANEL(MUD) (18)
F80‑5 TAIL BOX(MUD) (10)
MOTOR (397)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SCREW M8x2030121-080020870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HANDLEBAR ARMREST ASSY9AYV-109100-8500 |
Počet 1 | Cena 711 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky REAR VIEW MIRROR ASSY, RH9AY0-200300 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR VIEW MIRROR ASSY, LH9AY0-200200 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky END CAP, HANDLEBAR9DQV-100003-3000 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RUBBER SLEEVE, HAND GRIP9DQV-100005-3000 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky RH HANDLEBAR SWITCH ASSY9AWV-169080-1100 |
Počet 1 | Cena 5 982 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky HANDLEBAR LOWER BLOCK9AYV-101100-6700 |
Počet 1 | Cena 1 728 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LH HANDLEBAR SWITCH9AWV-166000-8400-10 |
Počet 1 | Cena 5 053 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Šroub (vrut)30102-080030810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky ARMREST INNER BLOCK9AYV-109101-8500 |
Počet 2 | Cena 131 Kč | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky ARMREST OUTER BLOCK9AYV-109102-8500 |
Počet 2 | Cena 131 Kč | není skladem |
