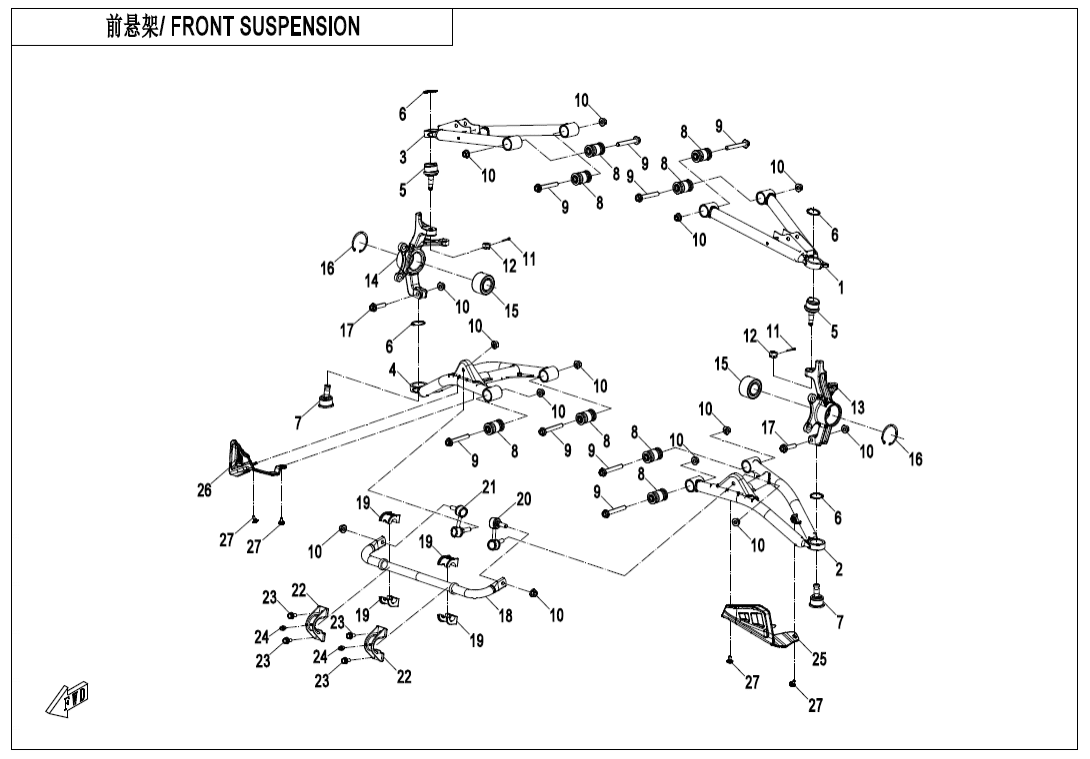

F05‑1 FRONT SUSPENSION
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (29)
F01 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03 FRAME (33)
F04‑1 FRONT PLASTICS(MUD) (20)
F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD) (28)
F04‑3 MIDDLE PLASTICS(MUD) (20)
F04‑4 REAR PLASTICS(MUD) (27)
F04‑5 BOTTOM PLASTICS(MUD) (10)
F04‑6 BOTTOM PLASTICS(MUD) (13)
F05‑1 FRONT SUSPENSION (31)
F05‑2-B FRONT SHOCK ABSORBER(GAS ,YiTong) (7)
F06‑1 REAR SUSPENSION (31)
F06‑2-B REAR SHOCK ABSORBER(GAS ,YiTong) (14)
F07 FRONT WHEEL (15)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F10‑1 HANDLEBAR (13)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (15)
F12 FUEL TANK (21)
F13 SEAT (7)
F14‑1 RACK (13)
F14‑2 RACK COVER (9)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F18 COOLING SYSTEM (16)
F19‑1-A DECAL(TWILIGHT BLUE) (7)
F19‑1-B DECAL(GRANITE RIDGE) (7)
F19‑2-A DECAL WARNING(167) (14)
F19‑2-B DECAL WARNING(Turkey) (13)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (3)
F23 BUMPER (18)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (21)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F38 OWNER\'S MANUAL(167) (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (7)
F40‑B TOWBAR(BOLT CONNECTION) (7)
F41 AIR FILTER ASSY(MUD) (22)
F80‑2-A BUMPER(MUD INTERNATIONAL VERSION) (7)
F80‑4 PANEL(MUD) (18)
F80‑5 TAIL BOX(MUD) (10)
MOTOR (397)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT LH UPPER SWING ARM ASSY9AWV-050110-8001-0BP00 |
Počet 1 | Cena 1 859 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT UPPER LH SWING ARM9AWV-050110-8001-0S100 |
Počet 1 | Cena 1 568 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT LH LOWER SWING ARM ASSY9AWV-050210-8001-0BP00 |
Počet 1 | Cena 2 788 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT LOWER LH SWING ARM9AWV-050210-8001-0S100 |
Počet 1 | Cena 1 873 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT RH UPPER SWING ARM ASSY9AWV-050310-8001-0BP00 |
Počet 1 | Cena 1 859 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT UPPER RH SWING ARM9AWV-050310-8001-0S100 |
Počet 1 | Cena 1 568 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT RH LOWER SWING ARM ASSY9AWV-050410-8001-0BP00 |
Počet 1 | Cena 2 788 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT LOWER LH SWING ARM9AWV-050410-8001-0S100 |
Počet 1 | Cena 1 873 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TOP BALL PIN9010-050700-1000 Alternativy: 9010-050700 |
Počet 2 | Cena 1 306 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 3430801-03405 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LOWER BALL PIN ASSY.9010-050800-20000 |
Počet 2 | Cena 857 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky DAMPING SLEEVE ASSY9DQV-050900-3000 |
Počet 8 | Cena 131 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-102070110 |
Počet 8 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky COTTER PIN30903-0252010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky 1-TYPE NUT9010-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH STEERING KNUCKLE9AWV-050701-8000 |
Počet 1 | Cena 3 252 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH STEERING KNUCKLE9AWV-050801-8000 |
Počet 1 | Cena 3 252 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BEARING, HUB9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M10x1.25x4530006-102045810 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FRONT SWAY BAR ASSY9AWV-050610-8001-0BP00 |
Počet 1 | Cena 1 597 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SUPPORT, STABILIZER BAR9GQ0-060003 |
Počet 4 | Cena 87,05 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BALL PIN, LH9010-060700-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BALL PIN, RH9010-060800-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FRONT SWAY BAR PRESS COVER9AWV-050620-8000 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT30006-080016110 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GREASE NOZZLE3121401 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LH FRONT SUSPENSION GUARD9AWV-044041-8000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky RH FRONT SUSPENSION GUARD9AWV-044042-8000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky INNER HEX BOLT M6x145BWV-040001-5000 |
Počet 4 | Cena 14,52 Kč |
