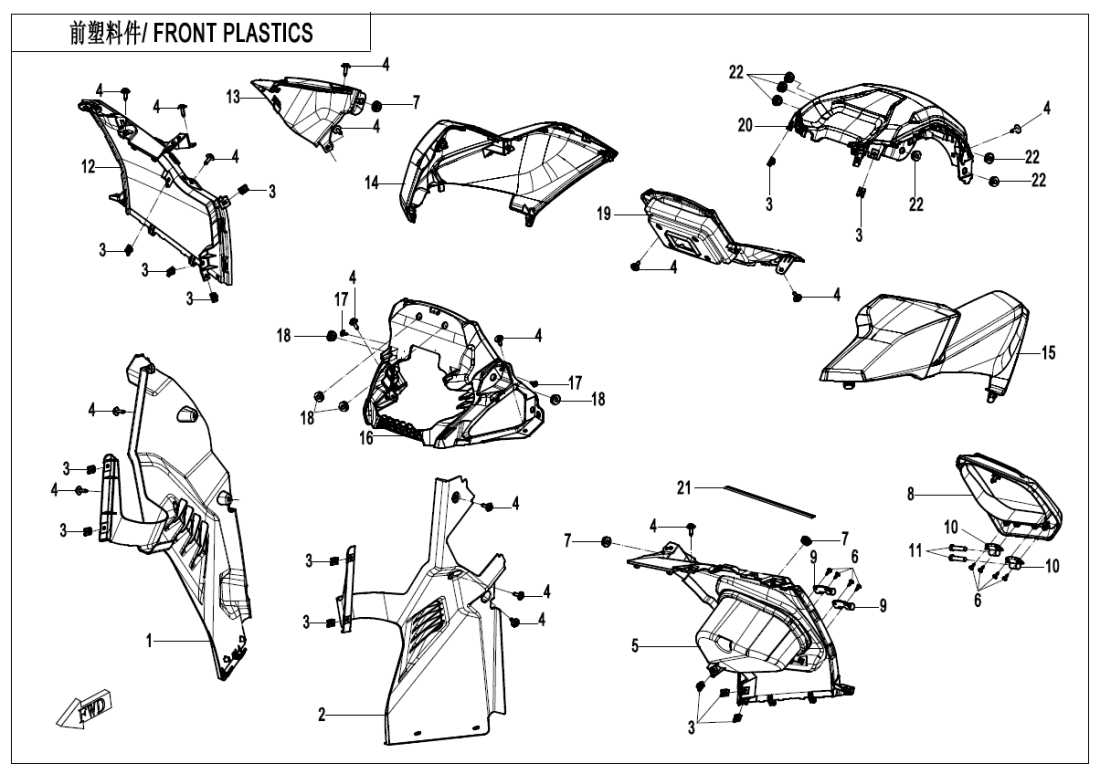

F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD)
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (29)
F01 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03 FRAME (33)
F04‑1 FRONT PLASTICS(MUD) (20)
F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD) (28)
F04‑3 MIDDLE PLASTICS(MUD) (20)
F04‑4 REAR PLASTICS(MUD) (27)
F04‑5 BOTTOM PLASTICS(MUD) (10)
F04‑6 BOTTOM PLASTICS(MUD) (13)
F05‑1 FRONT SUSPENSION (31)
F05‑2-B FRONT SHOCK ABSORBER(GAS ,YiTong) (7)
F06‑1 REAR SUSPENSION (31)
F06‑2-B REAR SHOCK ABSORBER(GAS ,YiTong) (14)
F07 FRONT WHEEL (15)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F10‑1 HANDLEBAR (13)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (15)
F12 FUEL TANK (21)
F13 SEAT (7)
F14‑1 RACK (13)
F14‑2 RACK COVER (9)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F18 COOLING SYSTEM (16)
F19‑1-A DECAL(TWILIGHT BLUE) (7)
F19‑1-B DECAL(GRANITE RIDGE) (7)
F19‑2-A DECAL WARNING(167) (14)
F19‑2-B DECAL WARNING(Turkey) (13)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (3)
F23 BUMPER (18)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (21)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F38 OWNER\'S MANUAL(167) (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (7)
F40‑B TOWBAR(BOLT CONNECTION) (7)
F41 AIR FILTER ASSY(MUD) (22)
F80‑2-A BUMPER(MUD INTERNATIONAL VERSION) (7)
F80‑4 PANEL(MUD) (18)
F80‑5 TAIL BOX(MUD) (10)
MOTOR (397)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT RH INNER FENDER9AWV-044032-8001 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HINGE SEAT,TRUNK9030-040012 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HINGE SHAFT,TRUNK9030-040013 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT RH FENDER9AWV-041025-8000-0BQ00 |
Počet 1 | Cena 1 060 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT RH FENDER9AWV-041025-8000-0ET00 |
Počet 1 | Cena 1 060 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GEARSHIFT DECO COVER NO-LOCK9AWV-043023-8001-0BQ00 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GEARSHIFT DECO COVER NO-LOCK9AWV-043023-8001-0ET00 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky AIR FILTER RH SIDE COVER9AYV-048035-8500-0BQ00 |
Počet 1 | Cena 1 815 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky AIR FILTER RH SIDE COVER9AYV-048035-8500-0ET00 |
Počet 1 | Cena 1 815 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky AIR FILTER LH SIDE COVER9AYV-048034-8500-0BQ00 |
Počet 1 | Cena 2 018 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky AIR FILTER LH SIDE COVER9AYV-048034-8500-0ET00 |
Počet 1 | Cena 2 018 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DASHBOARD FRONT GUARD9AYV-041032-8501 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x135BWV-040015-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DASHBOARD COVER9AWV-041030-8001 |
Počet 1 | Cena 319 Kč | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT LH INNER FENDER9AWV-044031-8001 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky AIR FILTER UPPER COVER9AYV-041036-8500-0BQ00 |
Počet 1 | Cena 2 178 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky AIR FILTER UPPER COVER9AYV-041036-8500-0ET00 |
Počet 1 | Cena 2 178 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FRONT STORAGE BOX TAPE9AWV-043065-8000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RUBBER SLEEVE9AWV-015003-8000 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 13 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040007-5000 |
Počet 16 | Cena 14,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky FRONT STORAGE BOX9AWV-041026-8000-0BQ00 |
Počet 1 | Cena 1 917 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky FRONT STORAGE BOX9AWV-041026-8000-0ET00 |
Počet 1 | Cena 1 917 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Šroub (vrut)30110-420095070 |
Počet 8 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FRONT STORAGE BOX COVER9AWV-041027-8000 |
Počet 1 | Cena 552 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky COVER,HINGE SHAFT9030-040014 |
Počet 2 | Cena 58,08 Kč |
