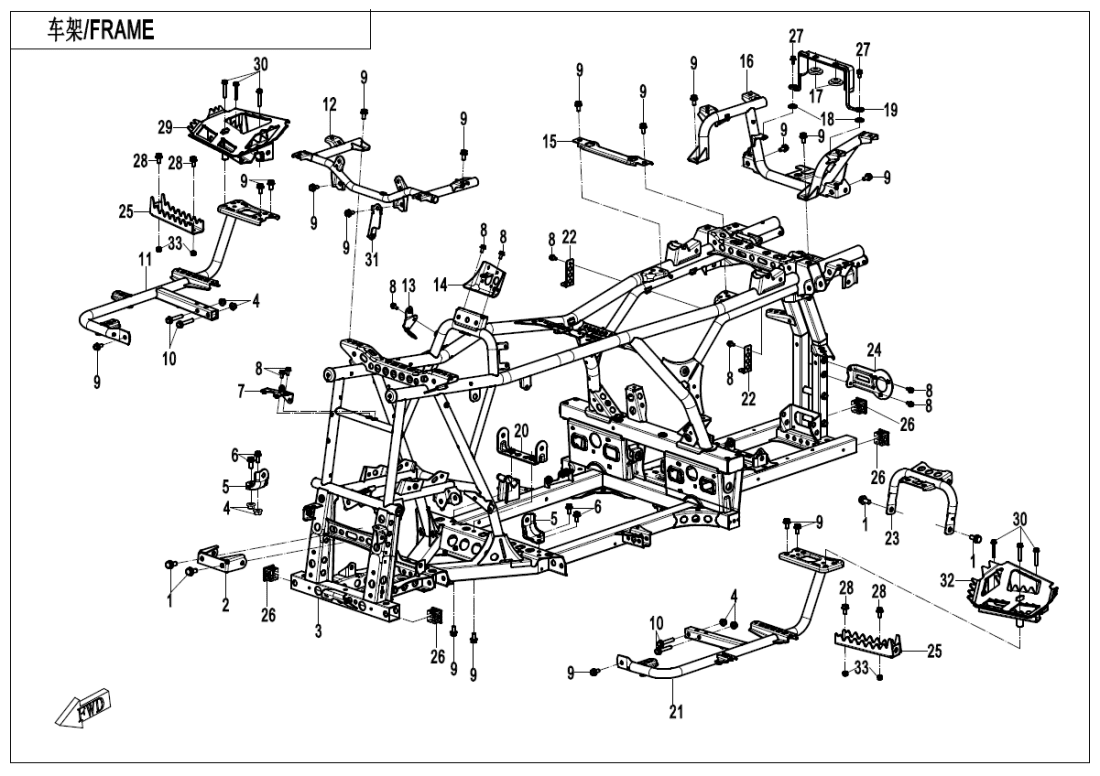

F03 FRAME
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (29)
F01 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03 FRAME (33)
F04‑1 FRONT PLASTICS(MUD) (20)
F04‑2-A FRONT PLASTICS(7\'\' DASHBOARD)(MUD) (28)
F04‑3 MIDDLE PLASTICS(MUD) (20)
F04‑4 REAR PLASTICS(MUD) (27)
F04‑5 BOTTOM PLASTICS(MUD) (10)
F04‑6 BOTTOM PLASTICS(MUD) (13)
F05‑1 FRONT SUSPENSION (31)
F05‑2-B FRONT SHOCK ABSORBER(GAS ,YiTong) (7)
F06‑1 REAR SUSPENSION (31)
F06‑2-B REAR SHOCK ABSORBER(GAS ,YiTong) (14)
F07 FRONT WHEEL (15)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F10‑1 HANDLEBAR (13)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (15)
F12 FUEL TANK (21)
F13 SEAT (7)
F14‑1 RACK (13)
F14‑2 RACK COVER (9)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F18 COOLING SYSTEM (16)
F19‑1-A DECAL(TWILIGHT BLUE) (7)
F19‑1-B DECAL(GRANITE RIDGE) (7)
F19‑2-A DECAL WARNING(167) (14)
F19‑2-B DECAL WARNING(Turkey) (13)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (3)
F23 BUMPER (18)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (21)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F38 OWNER\'S MANUAL(167) (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (7)
F40‑B TOWBAR(BOLT CONNECTION) (7)
F41 AIR FILTER ASSY(MUD) (22)
F80‑2-A BUMPER(MUD INTERNATIONAL VERSION) (7)
F80‑4 PANEL(MUD) (18)
F80‑5 TAIL BOX(MUD) (10)
MOTOR (397)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RH FOOT PEDAL ASSY9AWV-030200-8003 |
Počet 1 | Cena 1 408 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT RACK BRACKET ASSY9AWV-030400-8001 |
Počet 1 | Cena 871 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky AIR FILTER INTAKE PIPE BRACKET9AWV-030090-8002 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky AIR FILTER FRONT BRACKET9AWV-030080-8000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FRONT SEAT BRACKET9AWV-030005-8000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR RACK BRACKET ASSY9AWV-030500-8002 |
Počet 1 | Cena 1 249 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER WASHER, BATTERY9010-030005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER 6.2x22x20180-065206-00001 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky PRESS STRIP, BATTERY9AWV-030060-8001 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky UPPER ADAPTER BRACKET, FRONT GEAR CASE5BWV-030050-5000 |
Počet 1 | Cena 334 Kč | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ENGINE FRONT MIDDLE BRACKET9AWV-030010-8000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH FOOT PEDAL ASSY9AWV-030100-8003 |
Počet 1 | Cena 1 408 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky REAR HEAT INSULATION PLATE BRACKET9AWA-030001-10000 |
Počet 2 | Cena 72,60 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR GEAR CASE UPPER BRACKET9AWV-030020-8000-0BP00 |
Počet 1 | Cena 697 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky TRAILER POWER BRACKET9AYV-030050-8500-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FRONT ANTI-SLIP TOOTH9AYV-030001-8500-0BP00 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky PLUG, TUBE9AWA-044051 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M6x2230006-060022810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR RH ANTI-SLIP TOOTH ASSY9AYV-030020-8500-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FRAME ASSY9AYV-031000-8500 |
Počet 1 | Cena 51 014 Kč | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky Šroub30006-060040810 |
Počet 6 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky AUX WATER BOTTLE BRACKET9AYV-030040-8500 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky REAR LH ANTI-SLIP TOOTH ASSY9AYV-030010-8500-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky ENGINE FRONT BRACKET9AWV-030003-8000 |
Počet 2 | Cena 87,12 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky ANGLE SENSOR BRACKET9AYV-030060-8500 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 20 | Cena 14,51 Kč |
