F14‑A-1 RACK(SINGLE BOX)
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (15)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03‑V4 FRAME (29)
F04‑1 FRONT PLASTICS (17)
F04‑2-A‑V3 FRONT PLASTICS(7\'\' DASHBOARD) (30)
F04‑2-B‑V3 FRONT PLASTICS(8\'\' DASHBOARD) (30)
F04‑2-C‑V2 FRONT PLASTICS(7\'\' DASHBOARD,WITH GEARSHIFT LOCK) (31)
F04‑2-D‑V2 FRONT PLASTICS(8\'\' DASHBOARD,WITH GEARSHIFT LOCK) (31)
F04‑3-V2 MIDDLE PLASTICS (22)
F04‑4 REAR PLASTICS (27)
F04‑5 BOTTOM PLASTICS(OVERLAND) (10)
F05‑1 FRONT SUSPENSION (32)
F05‑2-A FRONT SHOCK ABSORBER(GAS,YuAn) (3)
F05‑2-B FRONT SHOCK ABSORBER(GAS,YiTong) (7)
F05‑2-C FRONT SHOCK ABSORBER(GAS,ABS) (7)
F06‑1 REAR SUSPENSION (27)
F06‑2-A REAR SHOCK ABSORBER(GAS,YuAn) (4)
F06‑2-B REAR SHOCK ABSORBER(GAS,YiTong) (14)
F06‑2-C REAR SHOCK ABSORBER(GAS,ABS) (14)
F07 FRONT WHEEL (13)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F08‑B-V2 BRAKE SYSTEM‑RH(ABS) (59)
F10‑1-V2 HANDLEBAR (28)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (13)
F12 FUEL TANK (21)
F13‑A SEAT(HEATED SEAT) (19)
F13‑B SEAT(DELUXE) (19)

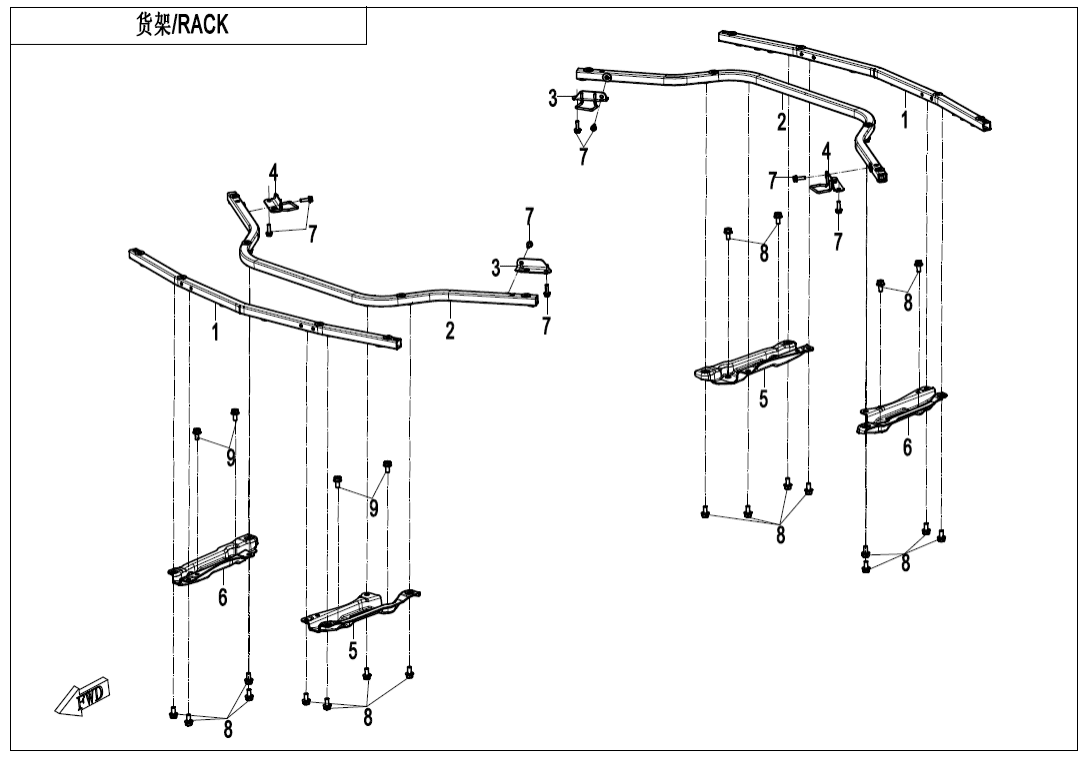

F14‑A-1 RACK(SINGLE BOX) (9)
F14‑A-2 RACK COVER(SINGLE BOX) (7)
F15‑1-V2 ELECTRIC SYSTEM (56)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F17‑B DASHBOARD(8 INCH) (9)
F18 COOLING SYSTEM (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RACK FRONT PIPE ASSY 19AYV-140010-6700 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RACK REAR PIPE ASSY9AYV-140020-6700 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RACK LH HOOK9AWV-140030-8000-0BP00 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RACK RH HOOK9AWV-140040-8000-0BP00 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RACK LH SUPPORT9AWV-140001-8001 |
Počet 2 | Cena 465 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RACK RH SUPPORT9AWV-140002-8001 |
Počet 2 | Cena 465 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 20 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SCREW M8x1630102-080016170 |
Počet 4 | Cena cena není stanovena | není skladem |
