F13‑B SEAT(DELUXE)
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (15)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03‑V4 FRAME (29)
F04‑1 FRONT PLASTICS (17)
F04‑2-A‑V3 FRONT PLASTICS(7\'\' DASHBOARD) (30)
F04‑2-B‑V3 FRONT PLASTICS(8\'\' DASHBOARD) (30)
F04‑2-C‑V2 FRONT PLASTICS(7\'\' DASHBOARD,WITH GEARSHIFT LOCK) (31)
F04‑2-D‑V2 FRONT PLASTICS(8\'\' DASHBOARD,WITH GEARSHIFT LOCK) (31)
F04‑3-V2 MIDDLE PLASTICS (22)
F04‑4 REAR PLASTICS (27)
F04‑5 BOTTOM PLASTICS(OVERLAND) (10)
F05‑1 FRONT SUSPENSION (32)
F05‑2-A FRONT SHOCK ABSORBER(GAS,YuAn) (3)
F05‑2-B FRONT SHOCK ABSORBER(GAS,YiTong) (7)
F05‑2-C FRONT SHOCK ABSORBER(GAS,ABS) (7)
F06‑1 REAR SUSPENSION (27)
F06‑2-A REAR SHOCK ABSORBER(GAS,YuAn) (4)
F06‑2-B REAR SHOCK ABSORBER(GAS,YiTong) (14)
F06‑2-C REAR SHOCK ABSORBER(GAS,ABS) (14)
F07 FRONT WHEEL (13)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F08‑B-V2 BRAKE SYSTEM‑RH(ABS) (59)
F10‑1-V2 HANDLEBAR (28)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (13)
F12 FUEL TANK (21)
F13‑A SEAT(HEATED SEAT) (19)

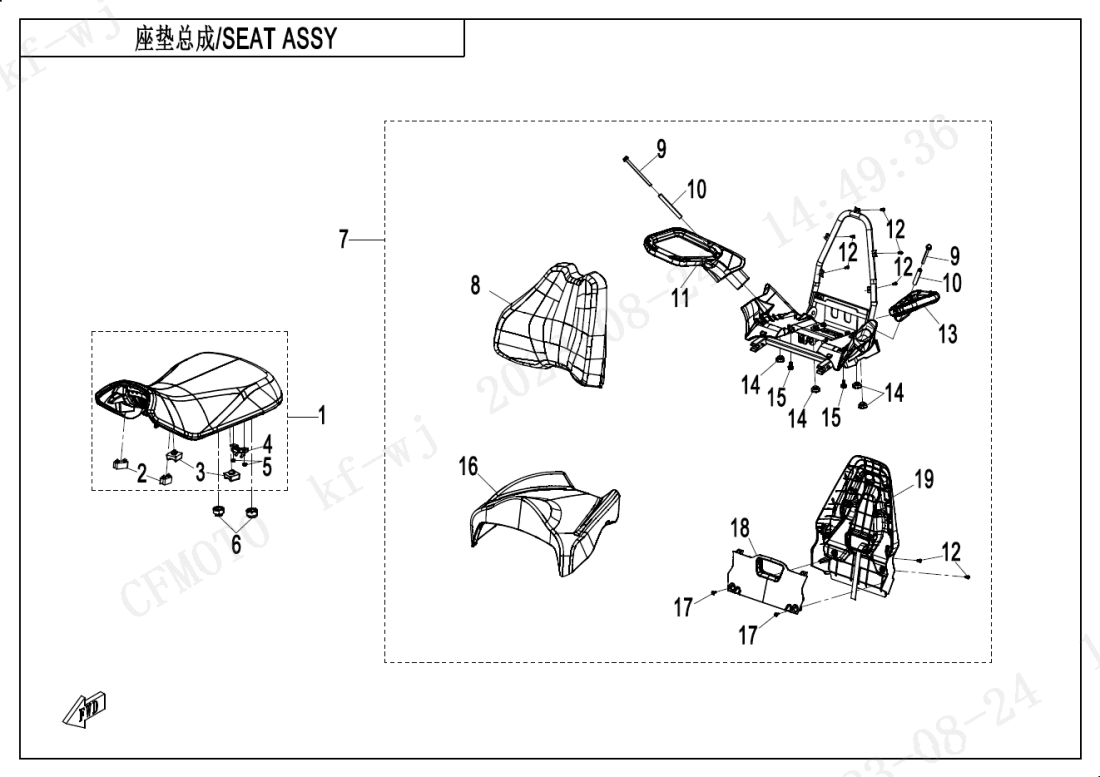

F13‑B SEAT(DELUXE) (19)
F14‑A-1 RACK(SINGLE BOX) (9)
F14‑A-2 RACK COVER(SINGLE BOX) (7)
F15‑1-V2 ELECTRIC SYSTEM (56)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F17‑B DASHBOARD(8 INCH) (9)
F18 COOLING SYSTEM (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT SEAT ASSY9AWV-131000-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RUBBER DAMPER 16FI3-130101 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky DAMPING RUBBER GASKET9DQV-130002-3000 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SEAT HOOK ASSY9AWV-131000-9000-23 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER SLEEVE, REAR SEAT7020-130001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky REAR SEAT ASSY9AWV-132000-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR BACKREST ASSY9AWV-132300-8000 |
Počet 1 | Cena 2 860 Kč | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M8x1200700-011002-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR SEAT ASSY9AWV-134000-8000 |
Počet 2 | Cena 87,12 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RH ARMREST ASSY9AWV-132900-8000 |
Počet 1 | Cena 2 889 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub (vrut)0010-090006-00001 |
Počet 7 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH ARMREST ASSY9AWV-132800-8000 |
Počet 1 | Cena 2 889 Kč | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RUBBER MAT9AWA-132334-10000 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-080016870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR SEAT ASSY9AWV-132200-8000 |
Počet 1 | Cena 2 860 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x165BWV-040016-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BACKREST FRONT DECO COVER9AWV-132000-8000-24 |
Počet 1 | Cena 581 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BACKREST REAR DECO COVER ASSY9AWV-132000-8000-23 |
Počet 1 | Cena 174 Kč |
