T3B (2024)

CF1000ATR‑2A

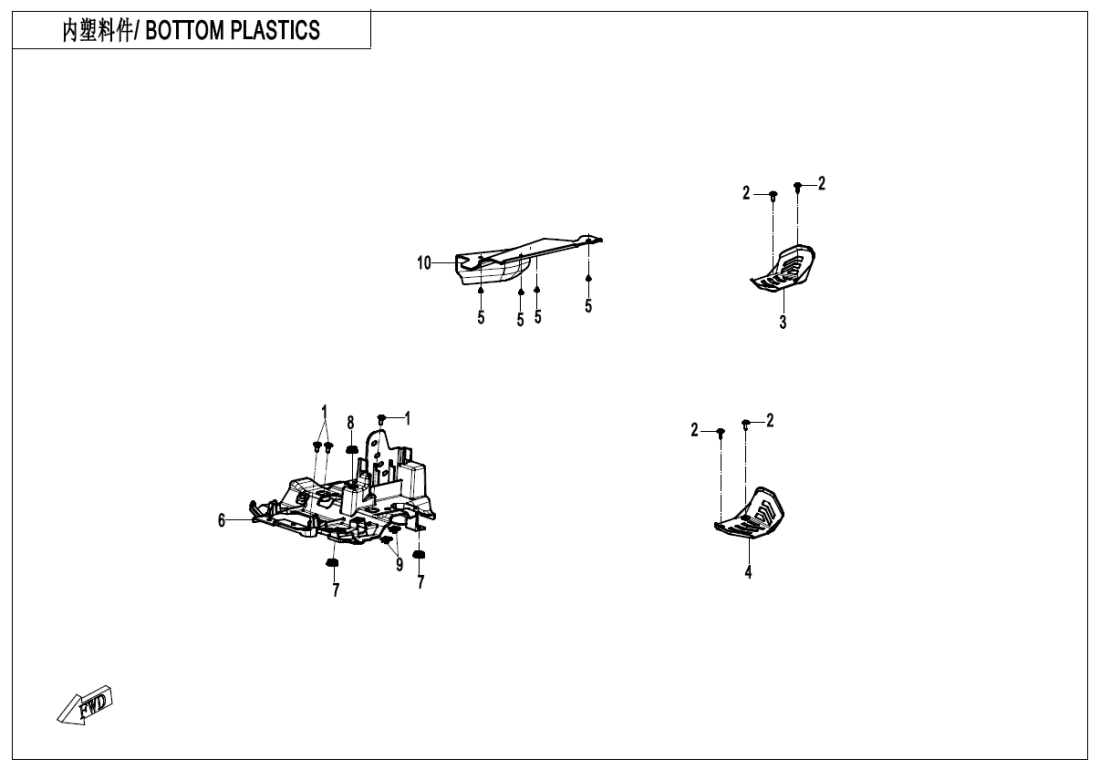

F04‑5 BOTTOM PLASTICS(OVERLAND) F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (15)  F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)  F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)  F02‑1 MUFFLER (40)  F02‑2-V3 HEAT INSULATION PLATE (9)  F03‑V4 FRAME (29)  F04‑1 FRONT PLASTICS (17)  F04‑2-A‑V3 FRONT PLASTICS(7\'\' DASHBOARD) (30)  F04‑2-B‑V3 FRONT PLASTICS(8\'\' DASHBOARD) (30)  F04‑2-C‑V2 FRONT PLASTICS(7\'\' DASHBOARD,WITH GEARSHIFT LOCK) (31)  F04‑2-D‑V2 FRONT PLASTICS(8\'\' DASHBOARD,WITH GEARSHIFT LOCK) (31)  F04‑3-V2 MIDDLE PLASTICS (22)  F04‑4 REAR PLASTICS (27)  F04‑5 BOTTOM PLASTICS(OVERLAND) (10)  F05‑1 FRONT SUSPENSION (32)  F05‑2-A FRONT SHOCK ABSORBER(GAS,YuAn) (3)  F05‑2-B FRONT SHOCK ABSORBER(GAS,YiTong) (7)  F05‑2-C FRONT SHOCK ABSORBER(GAS,ABS) (7)  F06‑1 REAR SUSPENSION (27)  F06‑2-A REAR SHOCK ABSORBER(GAS,YuAn) (4)  F06‑2-B REAR SHOCK ABSORBER(GAS,YiTong) (14)  F06‑2-C REAR SHOCK ABSORBER(GAS,ABS) (14)  F07 FRONT WHEEL (13)  F08‑A-V2 BRAKE SYSTEM‑RH (49)  F08‑B-V2 BRAKE SYSTEM‑RH(ABS) (59)  F10‑1-V2 HANDLEBAR (28)  F10‑2 STEERING SYSTEM(EPS) (27)  F11 REAR WHEE (13)  F12 FUEL TANK (21)  F13‑A SEAT(HEATED SEAT) (19)  F13‑B SEAT(DELUXE) (19)  F14‑A-1 RACK(SINGLE BOX) (9)  F14‑A-2 RACK COVER(SINGLE BOX) (7)  F15‑1-V2 ELECTRIC SYSTEM (56)  F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)  F16 LIGHTS (16)  F17‑A DASHBOARD(7 INCH) (4)  F17‑B DASHBOARD(8 INCH) (9)  F18 COOLING SYSTEM (24)  F19‑1-A DECAL(FOREST GREEN) (10)  F19‑1-B DECAL(DESERT TAN) (10)  F19‑2-A DECAL WARNING(167) (14)  F19‑2-B DECAL WARNING(Turkey) (13)  F19‑3 VEHICLE PLATE (2)  F20‑V2 TOOLS (3)  F23 BUMPER (4)  F27‑A FRONT CV SHAFT (3)  F27‑B FRONT CV SHAFT(ABS) (4)  F28‑A REAR CV SHAFT (4)  F28‑B REAR CV SHAFT(ABS) (5)  F30 DRIVETRAIN SYSTEM (17)  F31 FRONT AXLE (76)  F32‑V2 GEAR SHIFTING (21)  F33‑A REAR AXLE(ON CAMMAND) (71)  F33‑B REAR AXLE(NO DIFFERENTIAL) (52)  F38 OWNER\'S MANUAL (1)  F40‑A TOWBAR(PIN SHAFT CONNECTION) (9)  F40‑B TOWBAR(BOLT CONNECTION) (9)  F41 AIR FILTER ASSY (14)  F80‑1 FRONT WINDSHIELD(OVERLAND) (6)  F80‑2 BUMPER(OVERLAND,167) (14)  F80‑3 SPOTLIGHT@^HEATING HANDLEBAR(OVERLAND) (10)  F80‑4-V1 PANEL(OVERLAND) (22)  F80‑4-V2 PANEL(OVERLAND) (23)  F80‑4-V3 PANEL(OVERLAND) (23)  F80‑5-A TAIL BOX(OVERLAND,SINGLE BOXE) (4)  Motor (387)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
1
Název součástky
Kód součástky

INNER HEX BOLT M6x14

5BWV-040001-5000

Počet 3 Cena 14,52
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

SEAT LOWER HEAT INSULATOR PANEL

9AWV-044016-8001

Počet 1 Cena 290
 ks
Číslo
na výkresu
2
Název součástky
Kód součástky

INNER HEX BOLT M6x20

5BWV-040007-5000

Počet 4 Cena 14,52
 ks
Číslo
na výkresu
3
Název součástky
Kód součástky

RH REAR SUSPENSION PANEL

9AWV-064044-8000

Počet 1 Cena 131
 ks
Číslo
na výkresu
4
Název součástky
Kód součástky

LH REAR SUSPENSION PANEL

9AWV-064043-8000

Počet 1 Cena 131
 ks
Číslo
na výkresu
5
Název součástky
Kód součástky

INNER HEX SLEF-TAPPING SCREW ST4.8x13

5BWV-040015-5000

Počet 4 Cena 14,52
 ks
Číslo
na výkresu
6
Název součástky
Kód součástky

ELECTRICAL BRACKET

9AWV-044054-8001

Počet 1 Cena 261
 ks
Číslo
na výkresu
7
Název součástky
Kód součástky

RUBBER COLLAR

0180-015003

Počet 2 Cena 43,52
 ks
Číslo
na výkresu
8
Název součástky
Kód součástky

DAMPER, FRONT FENDER

8080-040064

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
9
Název součástky
Kód součástky

NUT CLIP M6

8030-040800-00001

Počet 2 Cena 14,51
 ks
