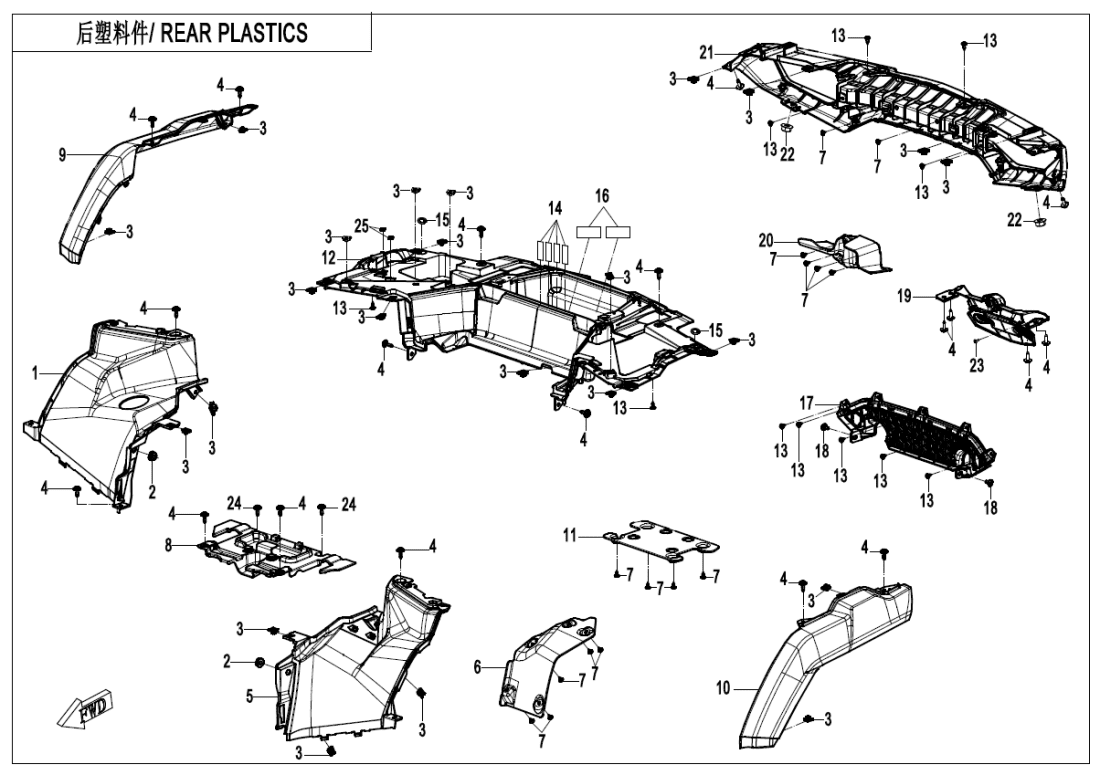

F04‑4 REAR PLASTICS
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (15)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2-V3 HEAT INSULATION PLATE (9)
F03‑V4 FRAME (29)
F04‑1 FRONT PLASTICS (17)
F04‑2-A‑V3 FRONT PLASTICS(7\'\' DASHBOARD) (30)
F04‑2-B‑V3 FRONT PLASTICS(8\'\' DASHBOARD) (30)
F04‑2-C‑V2 FRONT PLASTICS(7\'\' DASHBOARD,WITH GEARSHIFT LOCK) (31)
F04‑2-D‑V2 FRONT PLASTICS(8\'\' DASHBOARD,WITH GEARSHIFT LOCK) (31)
F04‑3-V2 MIDDLE PLASTICS (22)
F04‑4 REAR PLASTICS (27)
F04‑5 BOTTOM PLASTICS(OVERLAND) (10)
F05‑1 FRONT SUSPENSION (32)
F05‑2-A FRONT SHOCK ABSORBER(GAS,YuAn) (3)
F05‑2-B FRONT SHOCK ABSORBER(GAS,YiTong) (7)
F05‑2-C FRONT SHOCK ABSORBER(GAS,ABS) (7)
F06‑1 REAR SUSPENSION (27)
F06‑2-A REAR SHOCK ABSORBER(GAS,YuAn) (4)
F06‑2-B REAR SHOCK ABSORBER(GAS,YiTong) (14)
F06‑2-C REAR SHOCK ABSORBER(GAS,ABS) (14)
F07 FRONT WHEEL (13)
F08‑A-V2 BRAKE SYSTEM‑RH (49)
F08‑B-V2 BRAKE SYSTEM‑RH(ABS) (59)
F10‑1-V2 HANDLEBAR (28)
F10‑2 STEERING SYSTEM(EPS) (27)
F11 REAR WHEE (13)
F12 FUEL TANK (21)
F13‑A SEAT(HEATED SEAT) (19)
F13‑B SEAT(DELUXE) (19)
F14‑A-1 RACK(SINGLE BOX) (9)
F14‑A-2 RACK COVER(SINGLE BOX) (7)
F15‑1-V2 ELECTRIC SYSTEM (56)
F15‑2-B TOWING WINCH(WITHOUT WINCH CONTROL SWITCH) (15)
F16 LIGHTS (16)
F17‑A DASHBOARD(7 INCH) (4)
F17‑B DASHBOARD(8 INCH) (9)
F18 COOLING SYSTEM (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR RH GUARD9AWV-043015-8002-0GG00 |
Počet 1 | Cena 2 091 Kč | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR RH GUARD9AWV-043015-8002-0YG00 |
Počet 1 | Cena 2 091 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR EDGING,LH9AWV-043031-8001 |
Počet 1 | Cena 378 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky REAR FENDER HEAT INSULATOR9AWV-043013-8000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR FENDER9AWV-043011-8002 |
Počet 1 | Cena 1 350 Kč | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x165BWV-040016-5000 |
Počet 11 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPONGE PAD, FUEL TANK9010-120008 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky COTTER RUBBER SLEEVE9AW#-045011-2700 |
Počet 2 | Cena 87,12 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SCROLL PAPER, HEAT INSULATION 50*0.062（m）TFQ004 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TAIL GUARD9AWV-044025-8001 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky INNER HEX BOLT M6x145BWV-040001-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR LICENSE PLATE9AYV-044023-6700 |
Počet 1 | Cena 131 Kč | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky TAIL LIGHT PANEL HEAT INSULATOR9AWV-043018-8000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky TAIL LIGHT PANEL9AWV-043021-8000 |
Počet 1 | Cena 2 047 Kč | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x13-C-H30110-420130070 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 23 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040007-5000 |
Počet 19 | Cena 14,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky REAR LH GUARD9AWV-043014-8002-0GG00 |
Počet 1 | Cena 2 091 Kč | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky REAR LH GUARD9AWV-043014-8002-0YG00 |
Počet 1 | Cena 2 091 Kč | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky REAR LH FENDER HEAT INSULATOR9AWV-041022-8000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x135BWV-040015-5000 |
Počet 15 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky REAR SEAT VISOR9AWV-044024-8000 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky REAR EDGING,RH9AWV-043032-8001 |
Počet 1 | Cena 378 Kč | není skladem |
