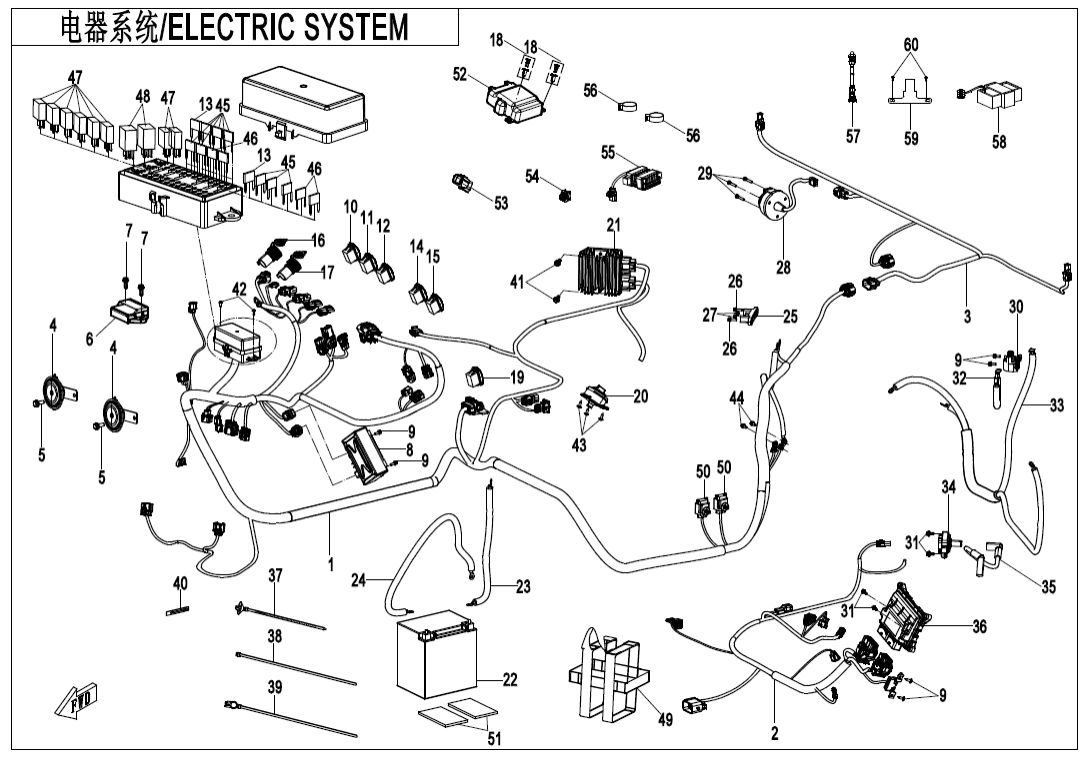

F15‑1-A‑V5 ELECTRIC SYSTEM
F00‑1 ENGINE MOUNTING PARTS (20)
F00‑2-V3 CVT AIR PIPE (18)
F01‑A-V2 LOCK KIT (3)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (5)
F02‑B MUFFLER(EU 167) (25)
F03 FRAME (21)
F04‑1 FRONT PLASTICS (31)
F04‑2-V2 MIDDLE PLASTICS (28)
F04‑3 MIDDLE PLASTICS (23)
F04‑4-V2 REAR PLASTICS (24)
F04‑5-V1 BOTTOM PLASTICS (9)
F04‑5-V2 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (46)
F08‑V2 BRAKE SYSTEM (47)
F10 STEERING SYSTEM (40)
F11 REAR WHEEL (12)
F12 FUEL TANK (21)
F13 SEAT (27)
F15‑1-A‑V4 ELECTRIC SYSTEM (61)
F15‑1-A‑V5 ELECTRIC SYSTEM (66)
F15‑1-B‑V4 ELECTRIC SYSTEM(LOF) (61)
F15‑2 TOWING WINCH (13)
F15‑4 ELECTRIC SYSTEM(LOF) (8)
F16‑V2 LIGHT (10)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (4)
F19‑1-A DECAL KITS(TWILIGHT BLUE) (12)
F19‑1-B DECAL KITS(DESERT TAN) (12)
F19‑1-C DECAL KITS(TRUE TIMBER CAMO) (12)
F19‑1-D DECAL KITS(VELOCITY GREY) (12)
F19‑1-E DECAL KITS(TACTICAL GREEN) (12)
F19‑2-A‑V3 WARNING DECAL (17)
F19‑2-B WARNING DECAL(TURKEY) (22)
F19‑3 REFLECTIVE FILM (3)
F20 TOOLS (5)
F22‑1 CARGO BOX (23)
F22‑2 CARGO BOX (23)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (10)
F26‑2 BODY ACCESSORIES (5)
F26‑3-V2 BODY ACCESSORIES (9)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (23)
F33‑A REAR AXLE(WITH DIFFERENTIAL) (58)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑V2 SEAT BELT ASSY (13)
F34‑V3 SEAT BELT ASSY (12)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(TURKISH) (1)
F38‑C OWNER\'S MANUAL(GERMAN) (1)
F40‑B TOWBAR(LONG, BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN CABLE5ASV-150100-7A01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN CABLE5ASV-150100-7A02 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky EFI AUXILIARY CABLE5ASV-150200-7A01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TAIL LIGHT AUXILIARY CABLE5ASV-150300-7A00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ELECTRIC HORN6060-150600 |
Počet 2 | Cena 276 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Přerušovač blinkrů5ASV-161000-7801 |
Počet 1 | Cena 886 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420160070 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky EPS CONTROLLER5ASV-150810-6A00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HAZARD SWITCH5ASV-169070-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky TURN SWITCH5ASV-169060-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MODE SWITCH5ASV-169090-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FUSE 5A8010-151301 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HORN SWITCH5ASV-169040-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DIMMER SWITCH5ASV-169030-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky USB OUTLET SOCKET ASSY9DSV-150600-6R01 |
Počet 1 | Cena 1 815 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky POWER OUTLET SOCKET ASSY9DSV-150500-6R01 |
Počet 1 | Cena 828 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ILLUMINATION SWITCH5ASV-169020-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky EFI AUXILIARY CABLE5ASV-150200-7A02 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky 2/4 WD SWITCH5ASV-169080-6R00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky REGULATOR0800-177000-30000 |
Počet 1 | Cena 6 369 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GEL BATTERY31023004 |
Počet 1 | Cena 5 803 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BATTERY POSITIVE WIRE5ASV-150210-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky NEGATIVE WIRE, BATTERY5ASV-150240-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky TERMINAL, CABLE5SY0-151610-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky TAILER POWER SOCKET7020-150800-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky SCREW M5x3030105-050030410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky STARTER RELAY5BWV-150510-5300 |
Počet 1 | Cena 1 002 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky STARTER RELAY CABLE5ASV-150230-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky STARTER MOTOR CABLE ASSY5ASV-150220-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 1 | Cena 1 567 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky HIGH-TENSION CABLE0GRB-178000-10000 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky ECM ASSY5ASV-001000-7A00-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky ECM ASSY5ASV-001000-7A00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky TIE BAND5ASV-150009-6000-M1 |
Počet 19 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 37 | Cena 29,02 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330118-480130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 9 | Cena 14,52 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 3 | Cena 58,08 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky AUXILIARY RELAY5BY4-150330 |
Počet 8 | Cena 203 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150521-2000-M1 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 49 |
Název součástky Kód součástky BELT,BETTERY9060-152100 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky 40A FUSE5BY0-150302 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky FOAM (FR &RR), BATTERY5270-150002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky BRACKET, T-BOX5ASV-043040-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 53 |
Název součástky Kód součástky PLUG, T-BOX CONNECTORCFCV-156103-2000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 54 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 55 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1500-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 55 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 55 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1501-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 56 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 57 |
Název součástky Kód součástky INDICATOR4020-160603 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 58 |
Název součástky Kód součástky TRAILER TURN LIGHT CONTROL MODULE5ASV-161001-7A00 |
Počet 1 | Cena 1 220 Kč | není skladem |
|
Číslo na výkresu 59 |
Název součástky Kód součástky BRACKET,FLASHER MODULE9010-030013 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 60 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1630110-420160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 61 |
Název součástky Kód součástky DIAGNOSIS CONNECTOR COVERCFCV-11H016-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
