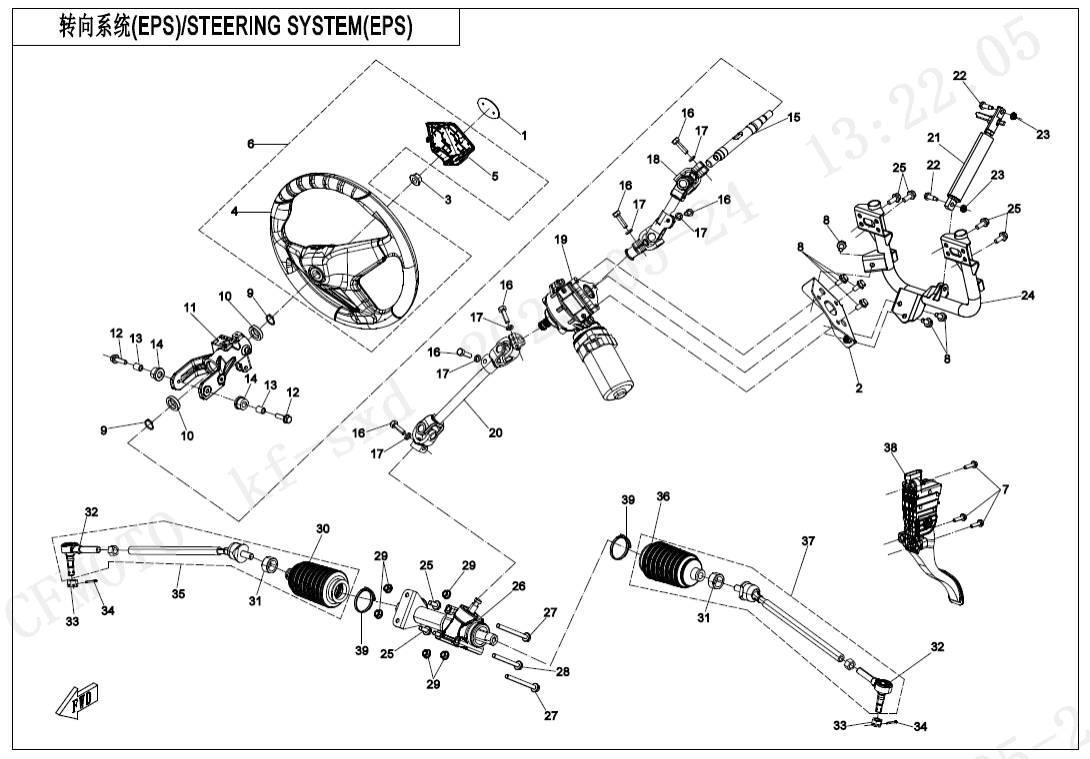

F10 STEERING SYSTEM
F00‑1 ENGINE MOUNTING PARTS (20)
F00‑2-V3 CVT AIR PIPE (18)
F01‑A-V2 LOCK KIT (3)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (5)
F02‑B MUFFLER(EU 167) (25)
F03 FRAME (21)
F04‑1 FRONT PLASTICS (31)
F04‑2-V2 MIDDLE PLASTICS (28)
F04‑3 MIDDLE PLASTICS (23)
F04‑4-V2 REAR PLASTICS (24)
F04‑5-V1 BOTTOM PLASTICS (9)
F04‑5-V2 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (46)
F08‑V2 BRAKE SYSTEM (47)
F10 STEERING SYSTEM (40)
F11 REAR WHEEL (12)
F12 FUEL TANK (21)
F13 SEAT (27)
F15‑1-A‑V4 ELECTRIC SYSTEM (61)
F15‑1-A‑V5 ELECTRIC SYSTEM (66)
F15‑1-B‑V4 ELECTRIC SYSTEM(LOF) (61)
F15‑2 TOWING WINCH (13)
F15‑4 ELECTRIC SYSTEM(LOF) (8)
F16‑V2 LIGHT (10)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (4)
F19‑1-A DECAL KITS(TWILIGHT BLUE) (12)
F19‑1-B DECAL KITS(DESERT TAN) (12)
F19‑1-C DECAL KITS(TRUE TIMBER CAMO) (12)
F19‑1-D DECAL KITS(VELOCITY GREY) (12)
F19‑1-E DECAL KITS(TACTICAL GREEN) (12)
F19‑2-A‑V3 WARNING DECAL (17)
F19‑2-B WARNING DECAL(TURKEY) (22)
F19‑3 REFLECTIVE FILM (3)
F20 TOOLS (5)
F22‑1 CARGO BOX (23)
F22‑2 CARGO BOX (23)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (10)
F26‑2 BODY ACCESSORIES (5)
F26‑3-V2 BODY ACCESSORIES (9)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (23)
F33‑A REAR AXLE(WITH DIFFERENTIAL) (58)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑V2 SEAT BELT ASSY (13)
F34‑V3 SEAT BELT ASSY (12)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(TURKISH) (1)
F38‑C OWNER\'S MANUAL(GERMAN) (1)
F40‑B TOWBAR(LONG, BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CFMOTO STICKER5ASV-190019-6000 |
Počet 1 | Cena 551 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BRACKET, EPS5ASV-103500-6200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky STEERING WHEEL SUB ASSY5ASV-102110-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SHROUD5ASV-102101-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky STEERING WHEEL5ASV-102100-6000 |
Počet 1 | Cena 4 918 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2030801-02005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Ložisko30400-02005 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky STEERING WHEEL BRACKET5BYV-102004-AD00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BRACKET, STEERING WHEEL5BY0-102004 |
Počet 1 | Cena 1 320 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M8x2830006-080028810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SLEEVE, MOUNT PLATE9060-100008-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NYLON BUSHING, STEERING COLUMN9060-100009 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky STEERING COLUMN7000-100001 |
Počet 1 | Cena 899 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30004-080030810 Alternativy: 9CR6-102003 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky UNIVERSAL SHAFT,STEERING5HY0-103100 |
Počet 1 | Cena 2 640 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky EPS ASSY7030-106200-00001 |
Počet 1 | Cena 18 738 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LOWER STEERING UNIVERSAL SHAFT5ASV-103200-6200 |
Počet 1 | Cena 2 321 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GAS SPRING ASSY5ASV-100020-6200 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky UPPER FIXED BOLT, AIR SPRING9060-102002-00001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BRACKET, EPS5ASV-103400-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky STEERING MOTO ASSY5ASV-104060-6200 |
Počet 1 | Cena 5 702 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Šroub30019-080090810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Šroub30006-080080810 Alternativy: 30006-080080840 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RH PROTECTION SLEEVE, TIE ROD5BY0-104201 |
Počet 1 | Cena 551 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky CLAMP5BY0-104102 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HITCH BALL ASSY SQM5BY0-104120 |
Počet 2 | Cena 987 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Matice30219-122810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky RH STEERING ROD ASSY5ASV-104200-6000 |
Počet 1 | Cena 3 409 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky LH PROTECTION SLEEVE, TIE ROD5BY0-104101 |
Počet 1 | Cena 551 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky LH STEERING ROD ASSY5ASV-104100-6000 |
Počet 1 | Cena 3 409 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky THROTTLE PEDAL, ELECTRIC5HY0-105000 |
Počet 1 | Cena 2 176 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky TIE BAND0000-000014 |
Počet 2 | Cena cena není stanovena | není skladem |
