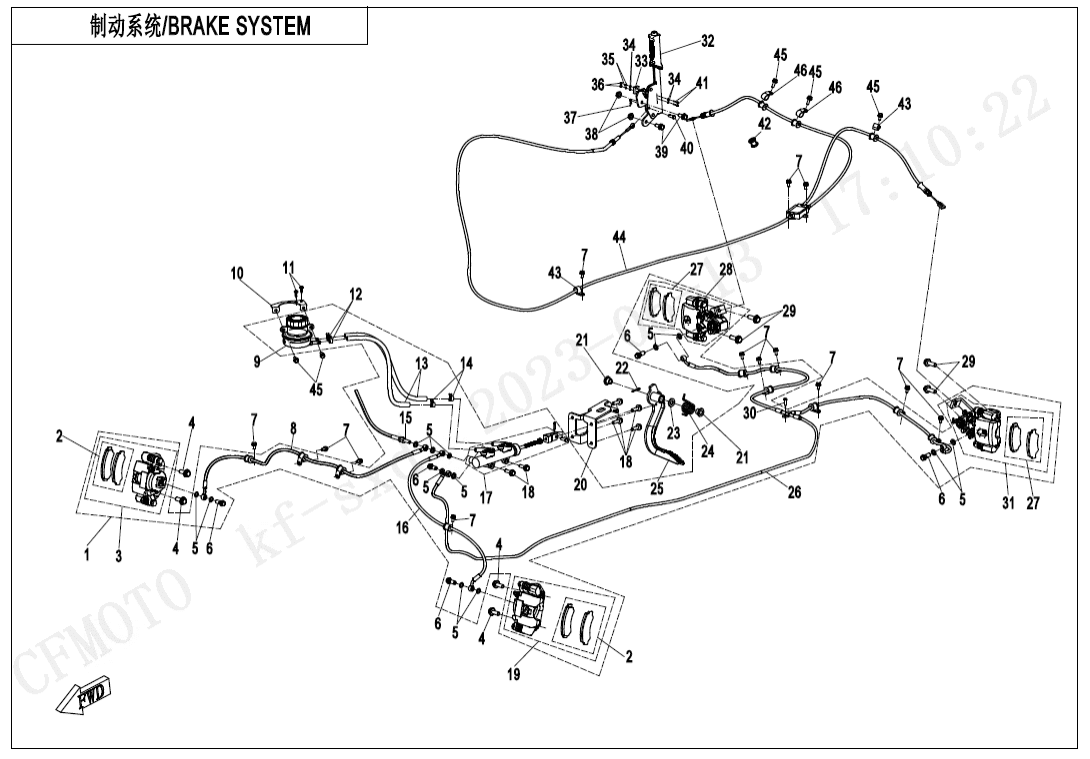

F08‑V1 BRAKE SYSTEM
F00‑1 ENGINE MOUNTING PARTS (20)
F00‑2-V3 CVT AIR PIPE (18)
F01‑A-V2 LOCK KIT (3)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (5)
F02‑B MUFFLER(EU 167) (25)
F03 FRAME (21)
F04‑1 FRONT PLASTICS (31)
F04‑2-V2 MIDDLE PLASTICS (28)
F04‑3 MIDDLE PLASTICS (23)
F04‑4-V2 REAR PLASTICS (24)
F04‑5-V1 BOTTOM PLASTICS (9)
F04‑5-V2 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (46)
F08‑V2 BRAKE SYSTEM (47)
F10 STEERING SYSTEM (40)
F11 REAR WHEEL (12)
F12 FUEL TANK (21)
F13 SEAT (27)
F15‑1-A‑V4 ELECTRIC SYSTEM (61)
F15‑1-A‑V5 ELECTRIC SYSTEM (66)
F15‑1-B‑V4 ELECTRIC SYSTEM(LOF) (61)
F15‑2 TOWING WINCH (13)
F15‑4 ELECTRIC SYSTEM(LOF) (8)
F16‑V2 LIGHT (10)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (4)
F19‑1-A DECAL KITS(TWILIGHT BLUE) (12)
F19‑1-B DECAL KITS(DESERT TAN) (12)
F19‑1-C DECAL KITS(TRUE TIMBER CAMO) (12)
F19‑1-D DECAL KITS(VELOCITY GREY) (12)
F19‑1-E DECAL KITS(TACTICAL GREEN) (12)
F19‑2-A‑V3 WARNING DECAL (17)
F19‑2-B WARNING DECAL(TURKEY) (22)
F19‑3 REFLECTIVE FILM (3)
F20 TOOLS (5)
F22‑1 CARGO BOX (23)
F22‑2 CARGO BOX (23)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (10)
F26‑2 BODY ACCESSORIES (5)
F26‑3-V2 BODY ACCESSORIES (9)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (23)
F33‑A REAR AXLE(WITH DIFFERENTIAL) (58)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑V2 SEAT BELT ASSY (13)
F34‑V3 SEAT BELT ASSY (12)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(TURKISH) (1)
F38‑C OWNER\'S MANUAL(GERMAN) (1)
F40‑B TOWBAR(LONG, BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky HYDRAULIC BRAKE5ASV-081000-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BRAKE PAD ASSY9AWA-0811A0 |
Počet 2 | Cena 1 161 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT BRAKE CALIPER, RH9AWA-081200 |
Počet 1 | Cena 4 555 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub30006-102025810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Podložka901B-080102 Alternativy: 0010-060010 |
Počet 13 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT, FUEL PIPE6KM#-080103-8101 |
Počet 5 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 13 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RH FRONT BRAKE FLUID HOSE5ASV-081020-6000 |
Počet 1 | Cena 1 509 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RESERVOIR ASSY5BW1-080150-20000 |
Počet 1 | Cena 1 625 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET, OIL CUP5UWB-030110 |
Počet 1 | Cena 581 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP9010-080405 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RESERVOIR HOSE5ASV-081001-6000 |
Počet 2 | Cena 668 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky PIPE CLIP, MASTER CYLINDER7020-081002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HYDRAULIC INDUCTION SWITCH5HY0-080010-20000 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH FRONT BRAKE FLUID HOSE5ASV-081010-6000 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky MASTER CYLINDER5BWB-081100 Alternativy: 5BWB-081100-00002 |
Počet 1 | Cena 3 554 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT BRAKE CALIPER, LH9AWA-081100 |
Počet 1 | Cena 4 555 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FIXED BRACKET, FOOT PEDAL5BY0-080010 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Pouzdro9060-105002 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Podložka30306-120112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RETURN SPRING9060-080003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BRAKE PEDAL ASSY5ASV-082000-6001 |
Počet 1 | Cena 1 088 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR BRAKE FLUID HOSE5ASV-081030-6001 |
Počet 1 | Cena 4 323 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR BRAKE PAD ASSY7020-0810A0 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky REAR BRAKE CALIPER,LH5BWB-081200-10000 |
Počet 1 | Cena 9 067 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub30006-102030810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky REAR BRAKE CALIPER, RH5BWB-081300-10000 |
Počet 1 | Cena 9 067 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HAND BRAKE5HY0-083100 |
Počet 1 | Cena 3 105 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky MICRO SWITCH7000-082210-20000 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30306-020800 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky Podložka30303-020900 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Matice30200-020500 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky COTTER PIN30903-0162520 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky PIN30904-0602010 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky Šroub (vrut)30105-020016700 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 42 |
Název součástky Kód součástky RUBBER, FUEL PIPE9030-180008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky CIRCLIP9010-080104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky PARKING CABLE5ASV-083100-6004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky FIXING CLIP9AWA-080004 |
Počet 2 | Cena cena není stanovena | není skladem |
