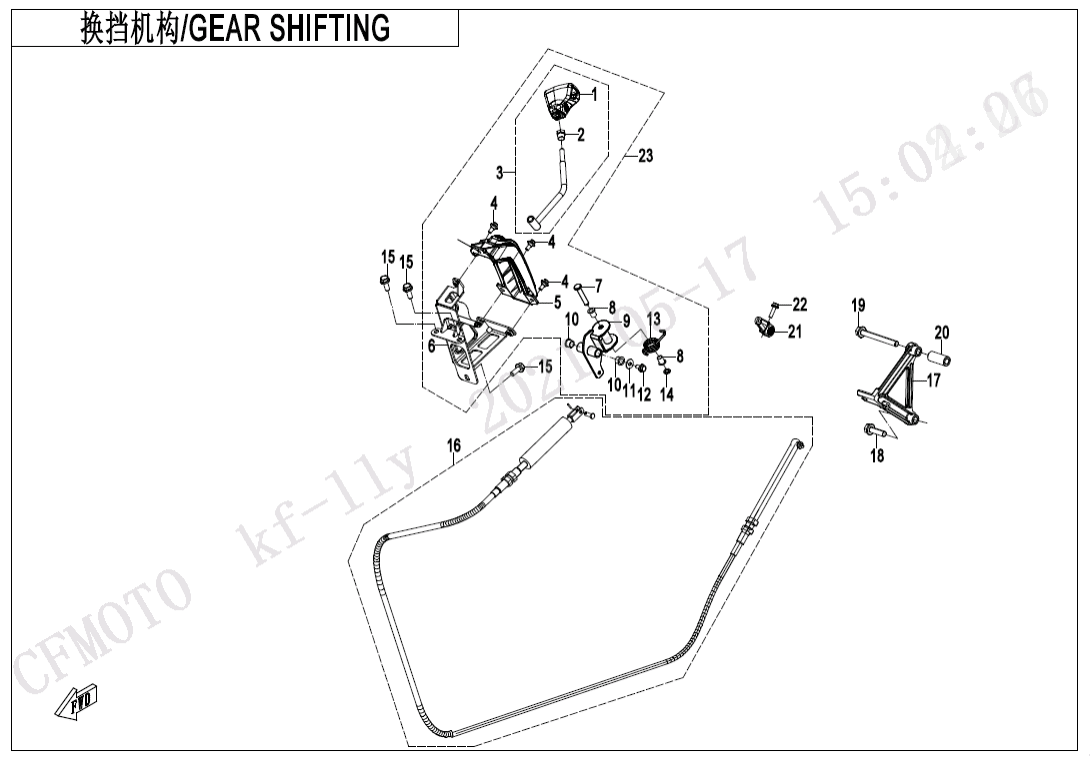

F32 GEAR SHIFTING
F00‑1 ENGINE MOUNTING PARTS (19)
F00‑2-V2 CVT AIR PIPE (16)
F00‑2-V3 CVT AIR PIPE (19)
F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (4)
F02‑B MUFFLER(EU 167) (26)
F03 FRAME (23)
F04‑1 FRONT PLASTICS (26)
F04‑2-V2 MIDDLE PLASTICS (26)
F04‑3 MIDDLE PLASTICS (20)
F04‑4-V2 REAR PLASTICS (23)
F04‑5 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (27)
F06 REAR SUSPENSION (36)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (47)
F08‑V2 BRAKE SYSTEM (47)
F10 STEERING SYSTEM (38)
F11 REAR WHEEL (12)
F12 FUEL TANK (22)
F13 SEAT (22)
F15‑1-A‑V4 ELECTRIC SYSTEM (64)
F15‑1-B‑V4 ELECTRIC SYSTEM(LOF) (62)
F15‑2 TOWING WINCH (13)
F15‑4 ELECTRIC SYSTEM(LOF) (7)
F16‑V2 LIGHT (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (4)
F19‑1-A DECAL KITS(ROYAL BLUE) (12)
F19‑1-B DECAL KITS(VELOCITY GREY) (12)
F19‑1-C DECAL KITS(TACTICAL GREEN) (12)
F19‑2-A‑V2 WARNING DECAL (17)
F19‑2-A‑V3 WARNING DECAL (27)
F19‑2-B WARNING DECAL(TURKEY) (22)
F19‑3 REFLECTIVE FILM (3)
F20 TOOLS (5)
F22‑1 CARGO BOX (21)
F22‑2 CARGO BOX (22)
F23 BUMPER @^ CAB FRAME (16)
F26‑1 BODY ACCESSORIES (8)
F26‑2 BODY ACCESSORIES (5)
F26‑3-V1 BODY ACCESSORIES (8)
F26‑3-V2 BODY ACCESSORIES (9)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (23)
F33‑A REAR AXLE(WITH DIFFERENTIAL) (58)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑V2 SEAT BELT ASSY (13)
F34‑V3 SEAT BELT ASSY (12)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(TURKISH) (1)
F38‑C OWNER\'S MANUAL(GERMAN) (1)
F40‑B TOWBAR(LONG, BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEARSHIFT BALL HEAD9AWV-321320-2E00 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LOCK NUT，GEARSHIFT9CR6-321301 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GEARSHIFT LEVER ASSY5HYV-321010-1C00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky GEARSHIFT LIMIT GUARD5ASV-320001-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BRACKET, GEARSHIFT LIMIT GUARD5ASV-321010-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SHAFT PIN9CR6-321001 Alternativy: 9CR6-321001-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NYLON BUSH9010-320009 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SWING ARM, GEARSHIFT5HY0-321020 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BUSHING, ARM9CR6-321003 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPRING, GEARSHIFT5HY0-321001 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CIRCLIP 630802-00605 Alternativy: 30802-00603 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky GEARSHIFT CABLE5ASV-320100-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LOWER BRACKET, SHIFT CABLE5ASV-320002-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30006-102035810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub30006-102080810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LONG BUSHING9AW3-030004-00001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ROCKER, GEARSHIFT9010-320200-1000 Alternativy: 9010-320200-2000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M6x220010-022020-00002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky GEARSHIFT ASSY5ASV-321000-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
