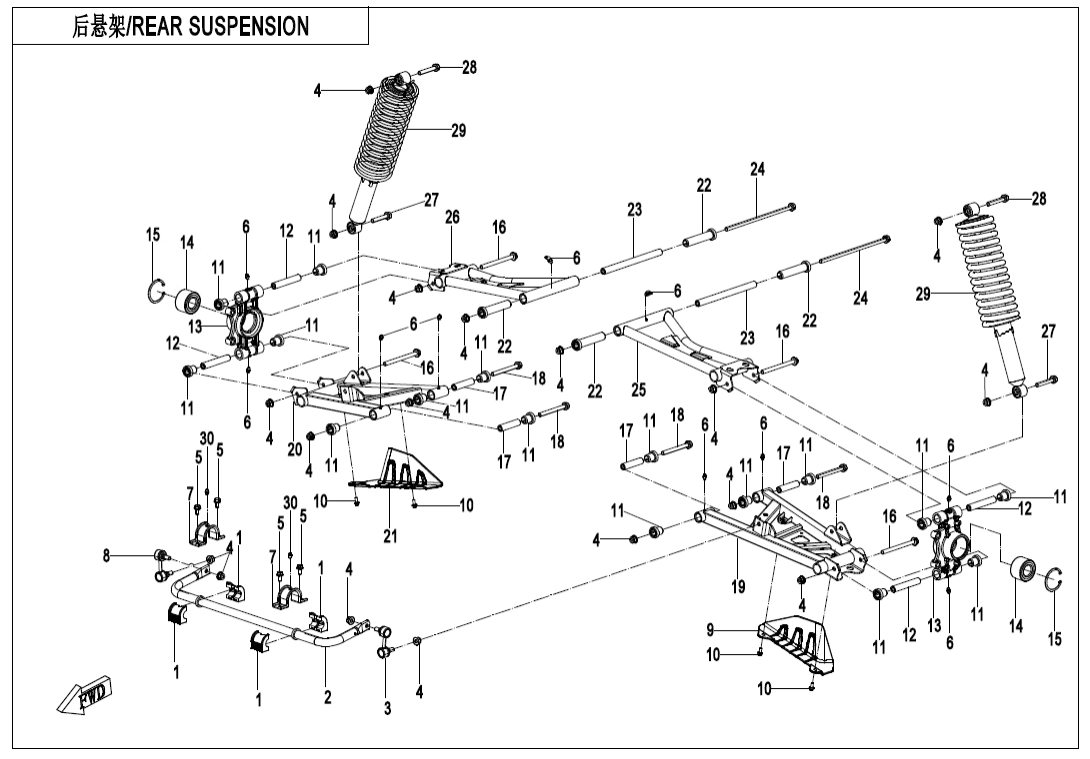

F06 REAR SUSPENSION
F00‑1 ENGINE MOUNTING PARTS (19)
F00‑2-V2 CVT AIR PIPE (16)
F00‑2-V3 CVT AIR PIPE (19)
F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (4)
F02‑B MUFFLER(EU 167) (26)
F03 FRAME (23)
F04‑1 FRONT PLASTICS (26)
F04‑2-V2 MIDDLE PLASTICS (26)
F04‑3 MIDDLE PLASTICS (20)
F04‑4-V2 REAR PLASTICS (23)
F04‑5 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (27)
F06 REAR SUSPENSION (36)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (47)
F08‑V2 BRAKE SYSTEM (47)
F10 STEERING SYSTEM (38)
F11 REAR WHEEL (12)
F12 FUEL TANK (22)
F13 SEAT (22)
F15‑1-A‑V4 ELECTRIC SYSTEM (64)
F15‑1-B‑V4 ELECTRIC SYSTEM(LOF) (62)
F15‑2 TOWING WINCH (13)
F15‑4 ELECTRIC SYSTEM(LOF) (7)
F16‑V2 LIGHT (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (4)
F19‑1-A DECAL KITS(ROYAL BLUE) (12)
F19‑1-B DECAL KITS(VELOCITY GREY) (12)
F19‑1-C DECAL KITS(TACTICAL GREEN) (12)
F19‑2-A‑V2 WARNING DECAL (17)
F19‑2-A‑V3 WARNING DECAL (27)
F19‑2-B WARNING DECAL(TURKEY) (22)
F19‑3 REFLECTIVE FILM (3)
F20 TOOLS (5)
F22‑1 CARGO BOX (21)
F22‑2 CARGO BOX (22)
F23 BUMPER @^ CAB FRAME (16)
F26‑1 BODY ACCESSORIES (8)
F26‑2 BODY ACCESSORIES (5)
F26‑3-V1 BODY ACCESSORIES (8)
F26‑3-V2 BODY ACCESSORIES (9)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (23)
F33‑A REAR AXLE(WITH DIFFERENTIAL) (58)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑V2 SEAT BELT ASSY (13)
F34‑V3 SEAT BELT ASSY (12)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(TURKISH) (1)
F38‑C OWNER\'S MANUAL(GERMAN) (1)
F40‑B TOWBAR(LONG, BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SUPPORT, STABILIZER BAR7000-060003 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky REAR SWAY BAR ASSY5ASV-060610-6000 |
Počet 1 | Cena 2 350 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BALL PIN, LH9010-060700-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL CUP3120100 |
Počet 10 | Cena 131 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RETAINING COVER9030-060002 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BALL PIN, RH9010-060800-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky GUARD, REAR LH SWING ARM5HYV-060201-1000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SHORT BUSHING5ASV-050002-6000 |
Počet 16 | Cena 131 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SHORT BUSHING5ASV-050002-6001 |
Počet 16 | Cena 131 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MIDDLE SPACER, REAR BEARING CARRIER5HY0-060701-00001 |
Počet 4 | Cena 145 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR BEARING CARRIER5HY0-060703 |
Počet 2 | Cena 3 482 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HUB BEARING30411-03080 |
Počet 2 | Cena 1 625 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HUB BEARING30411-03081 |
Počet 2 | Cena 1 176 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-06005 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30001-102120110 Alternativy: 30006-102120810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky MIDDLE SPACER, REAR LOWER SWING ARM9060-060201-00002 |
Počet 4 | Cena 116 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30001-102095110 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR LH LOWER SWING ARM5ASV-060210-6000 |
Počet 1 | Cena 2 989 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR LH LOWER SWING ARM ASSY5ASV-060210-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR RH LOWER SWING ARM5ASV-060410-6000 |
Počet 1 | Cena 2 989 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR RH LOWER SWING ARM ASSY5ASV-060410-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GUARD, REAR RH SWING ARM5HYV-060401-1000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LONG BUSHING5ASV-050001-6000 |
Počet 4 | Cena 203 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky MIDDLE SPACER, REAR UPPER SWING ARM9060-060101-00002 |
Počet 2 | Cena 203 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky MOUNTING SHAFT, REAR ARM4060-060101 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky REAR LH UPPER SWING ARM5ASV-060110-6001 |
Počet 1 | Cena 1 843 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky REAR LH UPPER SWING ARM ASSY5ASV-060110-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR RH UPPER SWING ARM5ASV-060310-6001 |
Počet 1 | Cena 1 843 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR RH UPPER SWING ARM ASSY5ASV-060310-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Šroub30006-102055110 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Šroub30006-102060110 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Zadní tlumič5ASV-060500-6000-M1 |
Počet 2 | Cena 9 416 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky GREASE NOZZLE3121401 |
Počet 2 | Cena 14,51 Kč |
