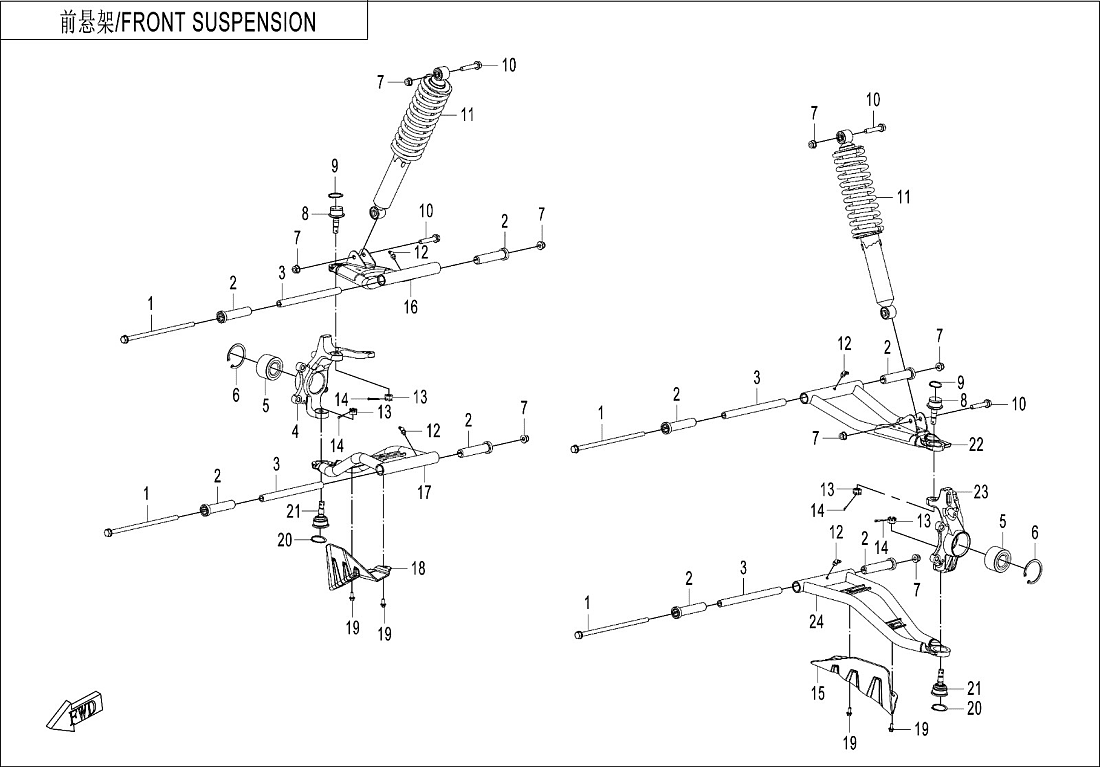

F05 FRONT SUSPENSION | Journeyman CZ

T1B (2023)

CF600UTR

F05 FRONT SUSPENSION F00‑1 ENGINE MOUNTING PARTS (19) F00‑2-V2 CVT AIR PIPE (16) F00‑2-V3 CVT AIR PIPE (19) F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (4) F02‑B MUFFLER(EU 167) (26) F03 FRAME (23) F04‑1 FRONT PLASTICS (26) F04‑2-V2 MIDDLE PLASTICS (26) F04‑3 MIDDLE PLASTICS (20) F04‑4-V2 REAR PLASTICS (23) F04‑5 BOTTOM PLASTICS (10) F05 FRONT SUSPENSION (27) F06 REAR SUSPENSION (36) F07 FRONT WHEEL (12) F08‑V1 BRAKE SYSTEM (47) F08‑V2 BRAKE SYSTEM (47) F10 STEERING SYSTEM (38) F11 REAR WHEEL (12) F12 FUEL TANK (22) F13 SEAT (22) F15‑1-A‑V4 ELECTRIC SYSTEM (64) F15‑1-B‑V4 ELECTRIC SYSTEM(LOF) (62) F15‑2 TOWING WINCH (13) F15‑4 ELECTRIC SYSTEM(LOF) (7) F16‑V2 LIGHT (8) F17 DASHBOARD (3) F18 COOLING SYSTEM (4) F19‑1-A DECAL KITS(ROYAL BLUE) (12) F19‑1-B DECAL KITS(VELOCITY GREY) (12) F19‑1-C DECAL KITS(TACTICAL GREEN) (12) F19‑2-A‑V2 WARNING DECAL (17) F19‑2-A‑V3 WARNING DECAL (27) F19‑2-B WARNING DECAL(TURKEY) (22) F19‑3 REFLECTIVE FILM (3) F20 TOOLS (5) F22‑1 CARGO BOX (21) F22‑2 CARGO BOX (22) F23 BUMPER @^ CAB FRAME (16) F26‑1 BODY ACCESSORIES (8) F26‑2 BODY ACCESSORIES (5) F26‑3-V1 BODY ACCESSORIES (8) F26‑3-V2 BODY ACCESSORIES (9) F27 FRONT CV SHAFT (4) F28 REAR CV SHAFT (4) F30 DRIVETRAIN SYSTEM (19) F31 FRONT AXLE (75) F32 GEAR SHIFTING (23) F33‑A REAR AXLE(WITH DIFFERENTIAL) (58) F33‑B REAR AXLE(NO DIFFERENTIAL) (53) F34‑V2 SEAT BELT ASSY (13) F34‑V3 SEAT BELT ASSY (12) F38‑A OWNER\'S MANUAL(EU167) (1) F38‑B OWNER\'S MANUAL(TURKISH) (1) F38‑C OWNER\'S MANUAL(GERMAN) (1) F40‑B TOWBAR(LONG, BLOT CONNECTION) (4) F41 AIR FILTER ASSY (18)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 1	Název součástky Kód součástky MOUNTING SHAFT, REAR ARM 4060-060101	Počet 4	Cena 160 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky Šroub 30006-102055110	Počet 4	Cena 29,04 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky FRONT SHOCK ABSORBER ASSY 5ASV-050500-6000-M1	Počet 2	Cena 6 964 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky GREASE NOZZLE 3121401	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky Matice 30219-122810	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky COTTER PIN 30903-0322210	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky GUARD, FRONT LH SWING ARM 5ASV-050201-6000	Počet 1	Cena 203 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky FRONT UPPER SWING ARM, RH 5ASV-050310-6002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 16	Název součástky Kód součástky FRONT RH UPPER SWING ARM ASSY 5ASV-050310-6003	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 17	Název součástky Kód součástky FRONT LOWER SWING ARM, RH 5ASV-050410-6002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 18	Název součástky Kód součástky GUARD, FRONT RH SWING ARM 5ASV-050401-6000	Počet 1	Cena 203 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky BOLT M6x14 8010-000004	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 2	Název součástky Kód součástky LONG BUSHING 5ASV-050001-6000	Počet 8	Cena 203 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky CIRCLIPS FOR SHAFT 34 30801-03405	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky BALL PIN COMP. 9060-050900-10000	Počet 2	Cena 856 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky FRONT UPPER SWING ARM, LH 5ASV-050110-6002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 22	Název součástky Kód součástky FRONT LH UPPER SWING ARM ASSY 5ASV-050110-6003	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 23	Název součástky Kód součástky LH STEERING KNUCKLE 5ASV-050701-6000	Počet 1	Cena 3 598 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky FRONT LOWER SWING ARM, LH 5ASV-050210-6002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 3	Název součástky Kód součástky MIDDLE SPACER, REAR UPPER SWING ARM 9060-060101-00002	Počet 4	Cena 203 Kč	ks
Číslo na výkresu 4	Název součástky Kód součástky RH STEERING KNUCKLE 5ASV-050801-6000	Počet 1	Cena 3 598 Kč	ks
Číslo na výkresu 5	Název součástky Kód součástky HUB BEARING 30411-03080	Počet 2	Cena 1 625 Kč	ks
Číslo na výkresu 5	Název součástky Kód součástky HUB BEARING 30411-03081	Počet 2	Cena 1 176 Kč	ks
Číslo na výkresu 6	Název součástky Kód součástky CIRCLIP FOR HOLE 30800-06005	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 7	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 8	Cena 14,51 Kč	ks
Číslo na výkresu 8	Název součástky Kód součástky MAIN PIN COMP. 9030-050600-10000	Počet 2	Cena 1 306 Kč	ks
Číslo na výkresu 9	Název součástky Kód součástky CIRCLIPS FOR SHAFT32 30801-03205	Počet 2	Cena 14,51 Kč	ks
