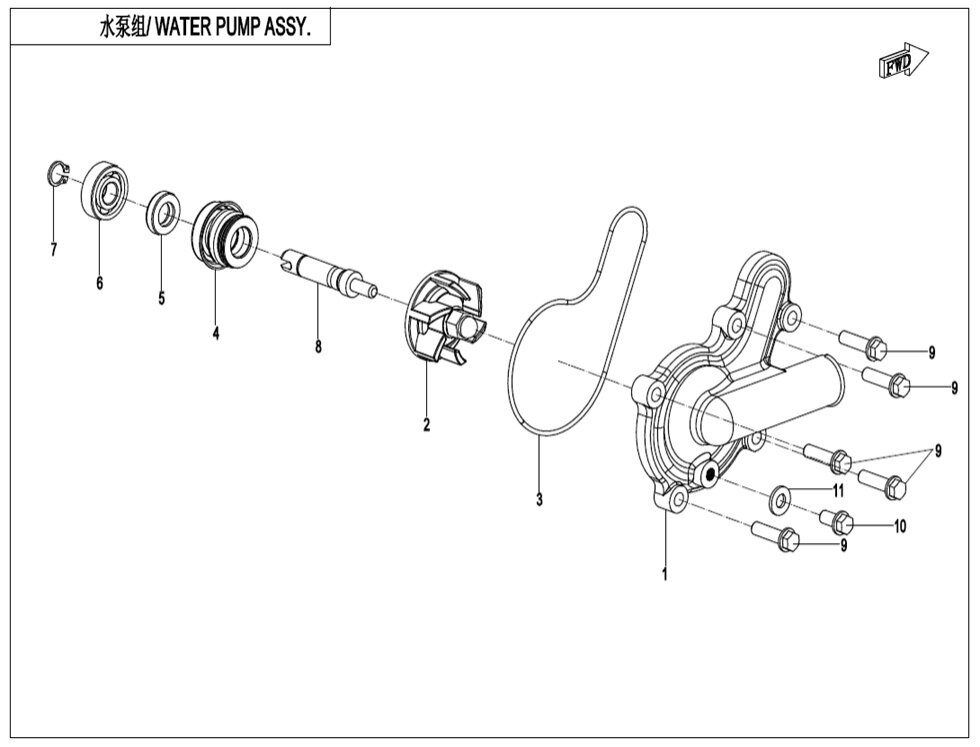

Vodní pumpa
Levý blok motoru (35)
Pravý blok motoru (21)
CVT blok (26)
Levý kryt motoru I (26)
Levý kryt motoru II (28)
Víko hlavy válce (7)
Hlava válce (ORDINARY) (38)
Hlava válce (FUEL VAPORIZATION SYSTEM) (38)
Tělo válce (12)
Vačková hřídel (8)
Magneto stator (3)
Kliková hřídel + písty (10)
Variátor CVT (27)
Převodovka I (21)
Převodovka II (36)
Převodovka III (33)
Převodovka IV (31)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (8)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WATER PUMP COVER0GS#-080001-1100 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WATER PUMP IMPELLER0GS0-080002-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAL RING,WATER PUMP0GR0-080002 |
Cena 87,05 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WATER SEAL ASSY0700-081200 |
Cena 1 045 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL SEAL 10×20×50110-080005 |
Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Ložisko30400-01000 |
Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WATER PUMP SHAFT0180-081004-0050 |
Cena 116 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 14,51 Kč |
