Motor
Startér
Levý blok motoru (35)
Pravý blok motoru (21)
CVT blok (26)
Levý kryt motoru I (26)
Levý kryt motoru II (28)
Víko hlavy válce (7)
Hlava válce (ORDINARY) (38)
Hlava válce (FUEL VAPORIZATION SYSTEM) (38)
Tělo válce (12)
Vačková hřídel (8)
Magneto stator (3)
Kliková hřídel + písty (10)
Variátor CVT (27)
Převodovka I (21)
Převodovka II (36)
Převodovka III (33)
Převodovka IV (31)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (8)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|

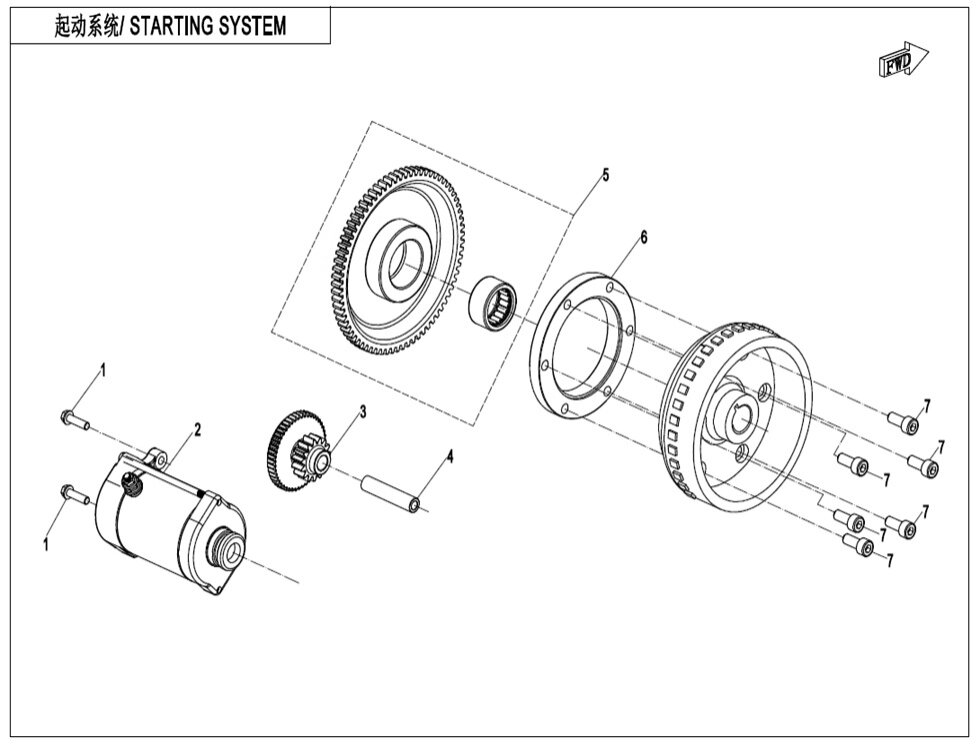

Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky STARTING MOTOR0GR0-091100 |
Cena 3 351 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky START MOTOR0GSV-093000-1100 |
Cena 4 672 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky STARTER DUAL GEAR0GR0-091002 |
Cena 885 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky AXLE, DUAL GEAR0180-091006 |
Cena 58,03 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DRIVEN GEAR ASSY,STARTER0GS0-0910A0 |
Cena 3 496 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OVERRIDING CLUTCH0180-091200 |
Cena 6 325 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Cena 14,51 Kč |
