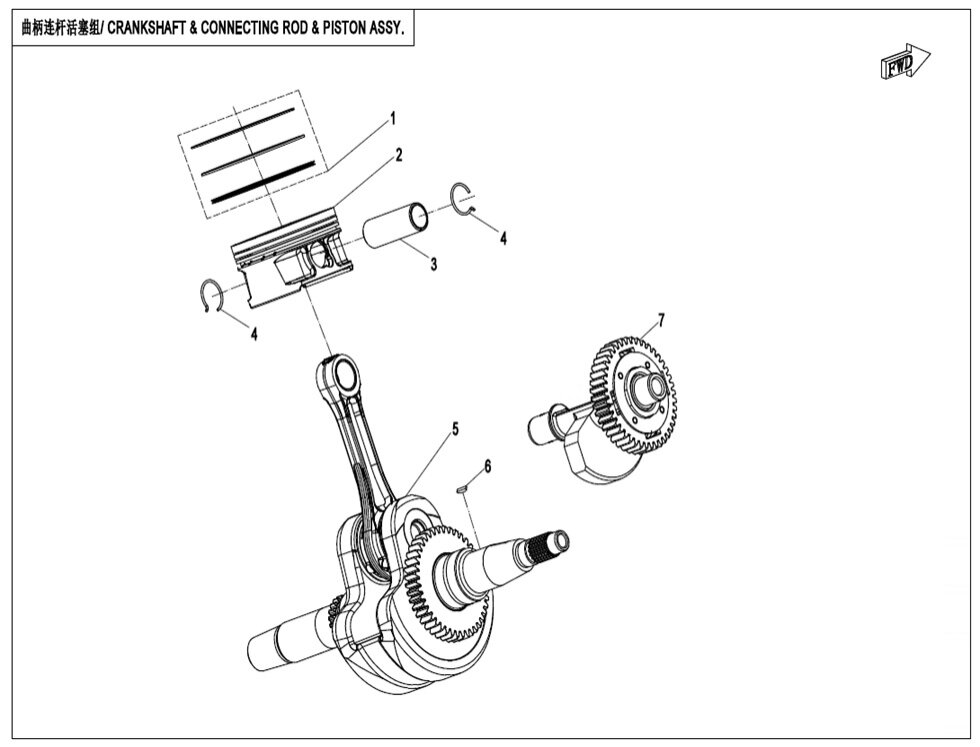

Kliková hřídel + písty
Levý blok motoru (35)
Pravý blok motoru (21)
CVT blok (23)
Levý kryt motoru (26)
Víko hlavy válce I (5)
Víko hlavy válce II (7)
Hlava válce I (37)
Hlava válce II (37)
Tělo válce (12)
Vačková hřídel (8)
Magneto stator (3)
Kliková hřídel + písty (8)
Variátor CVT (27)
Převodovka I (21)
Převodovka II (36)
Převodovka III (33)
Převodovka IV (30)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (7)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PISTON RING COMP.0JYA-0400B0 Alternativy: 0800-0400A0 |
Cena 914 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Píst0GS0-040001-00011 Alternativy: 0GS0-040001-00012 |
Cena 1 596 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Píst0GS0-040001-00021 Alternativy: 0GS0-040001-00022 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Cena 247 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CRANKSHAFT ASSEMBLY0GS0-041000-30013 |
Cena 15 494 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BLANCER SHAFT ASSY0GS0-160000-00021 |
Cena 6 311 Kč |
