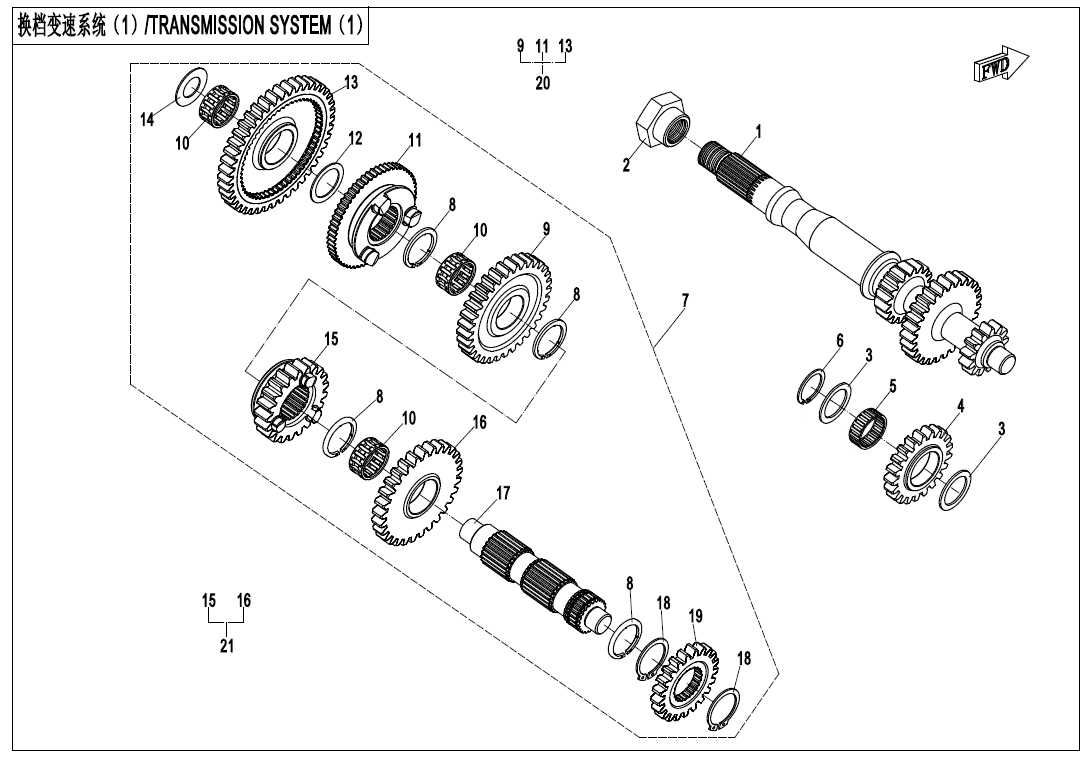

E06‑1-V3 TRANSMISSION SYSTEM(1)
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY. (59)
E01‑2-B‑V2 RIGHT CRANKCASE ASSY (41)
E01‑3 CVT CASE ASSY. (16)
E01‑4-V4 LEFT CRANKCASE COVER ASSY. (25)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2 CYLINDER HEAD NO.1 ASSY. (28)
E02‑3-V2 CYLINDER BODY ASSY. (18)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY. (7)
E02‑5 INTAKE MANIFOLD ASSY. (8)
E02‑6 CYLINDER HEAD NO.2 ASSY. (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY. (7)
E03‑V2 MAGNETO ASSY. (5)
E04‑V2 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY. (17)
E05‑A-V3 CVT ASSY (27)
E06‑1-V3 TRANSMISSION SYSTEM(1) (16)
E06‑2-V5 TRANSMISSION SYSTEM(2) (43)
E06‑3-V6 TRANSMISSION SYSTEM(3) (39)
E06‑3-V7 TRANSMISSION SYSTEM(3) (39)
E07‑1 OIL PUMP ASSY. (12)
E07‑2-V4 OIL COOLING SYSTEM (19)
E08 WATER PUMP ASSY. (21)
E09 STARTING SYSTEM (7)
E17 FUEL INJECTION SYSTEM (9)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEARSHIFT MAIN SHAFT0800-060004-10001 |
Počet 1 | Cena 5 982 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT, MAIN DRIVE SHAFT0JY0-060001-00002 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky WASHER 25×34×1.50GR0-061009-00001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky INTERMEDIATE GEAR, REVERSE0800-060003 |
Počet 1 | Cena 580 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NEEDLE BEARING30402-02500 |
Počet 1 | Cena 464 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIP 250180-061007-0050 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DIFFERENTIAL DRIVEN SHAFT ASSY0JWA-061000-30001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CIRCLIP 290800-061007 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NEEDLE BEARING30402-02402 |
Počet 3 | Cena 493 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WASHER 24.5×33.5×10800-061003 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky WASHER 17.5×32×10800-061002 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DRIVEN SHAFT0800-061001 |
Počet 1 | Cena 1 378 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2930801-02905 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky PARKING GEAR0JWV-061009-3000 |
Počet 1 | Cena 1 118 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GEARSHIFT GEAR ASSY0JWA-0610B0-30000 |
Počet 1 | Cena 6 949 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky DRIVEN GEAR ASSY0JWA-0610A0-30000 |
Počet 1 | Cena 2 887 Kč |
