T1B (2025)
Motor

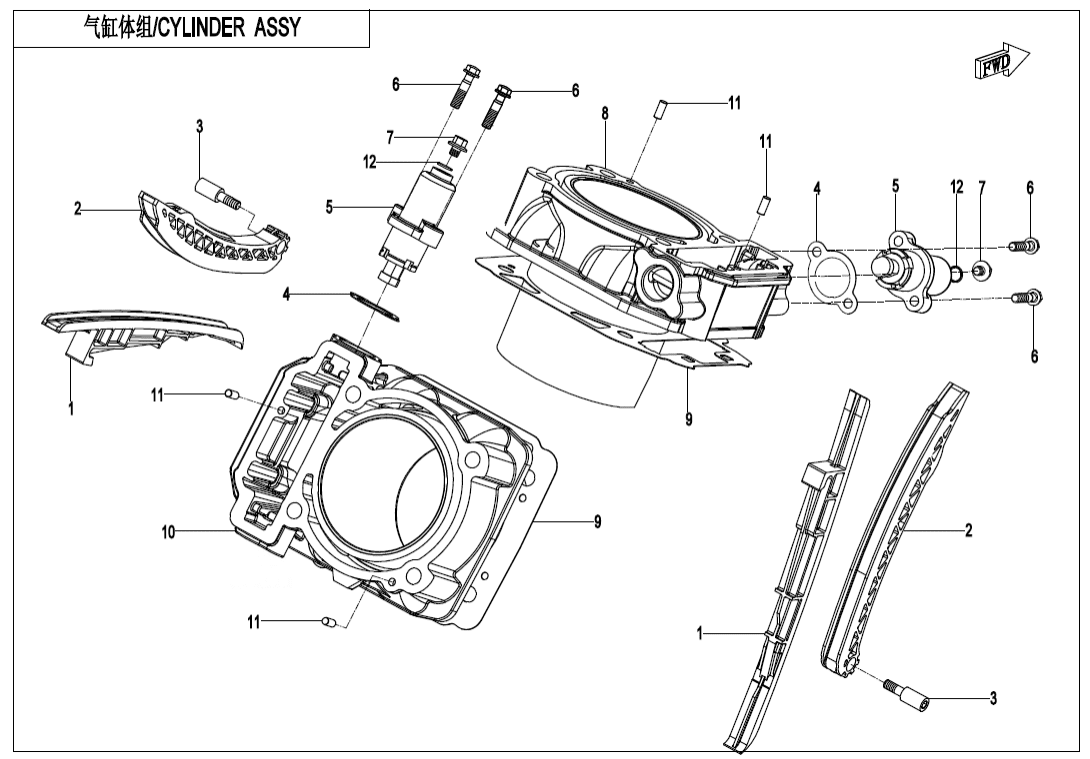

E02‑3-V2 CYLINDER BODY ASSY.
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY. (59)
E01‑2-B‑V2 RIGHT CRANKCASE ASSY (41)
E01‑3 CVT CASE ASSY. (16)
E01‑4-V4 LEFT CRANKCASE COVER ASSY. (25)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2 CYLINDER HEAD NO.1 ASSY. (28)
E02‑3-V2 CYLINDER BODY ASSY. (18)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY. (7)
E02‑5 INTAKE MANIFOLD ASSY. (8)
E02‑6 CYLINDER HEAD NO.2 ASSY. (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY. (7)
E03‑V2 MAGNETO ASSY. (5)
E04‑V2 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY. (17)
E05‑A-V3 CVT ASSY (27)
E06‑1-V3 TRANSMISSION SYSTEM(1) (16)
E06‑2-V5 TRANSMISSION SYSTEM(2) (43)
E06‑3-V6 TRANSMISSION SYSTEM(3) (39)
E06‑3-V7 TRANSMISSION SYSTEM(3) (39)
E07‑1 OIL PUMP ASSY. (12)
E07‑2-V4 OIL COOLING SYSTEM (19)
E08 WATER PUMP ASSY. (21)
E09 STARTING SYSTEM (7)
E17 FUEL INJECTION SYSTEM (9)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GUIDE PLATE0JY0-023004 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky TENSION PLATE0JY0-023003 |
Počet 2 | Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SCREW, TENSIONER PLATE0800-023001-00002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GASKET, TENSIONER0180-023003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TENSIONER ASSY0GS0-023200-00001 |
Počet 2 | Cena 798 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky HEX FLANGE BOLT M6x60JYA-023001-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SECOND CYLINDER BODY ASSY0JY0-023200-10011 |
Počet 1 | Cena 3 848 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SECOND CYLINDER BODY ASSY0JY0-023200-10021 |
Počet 1 | Cena 3 845 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CYLINDER 2 ASSY0JY0-023200-10022 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CYLINDER 2 ASSY0JY0-023200-10012 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CYLINDER GASKET0800-023002-00002 |
Počet 2 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FIRST CYLINDER BODY ASSY0JY0-023100-10011 |
Počet 1 | Cena 3 848 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FIRST CYLINDER BODY ASSY0JY0-023100-10021 |
Počet 1 | Cena 3 848 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CYLINDER 1 ASSY0JY0-023100-10012 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CYLINDER 1 ASSY0JY0-023100-10022 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky O-SEAL RING 8.2x1.900700-011202 |
Počet 2 | Cena 29,02 Kč |
