T1B (2025)
Motor

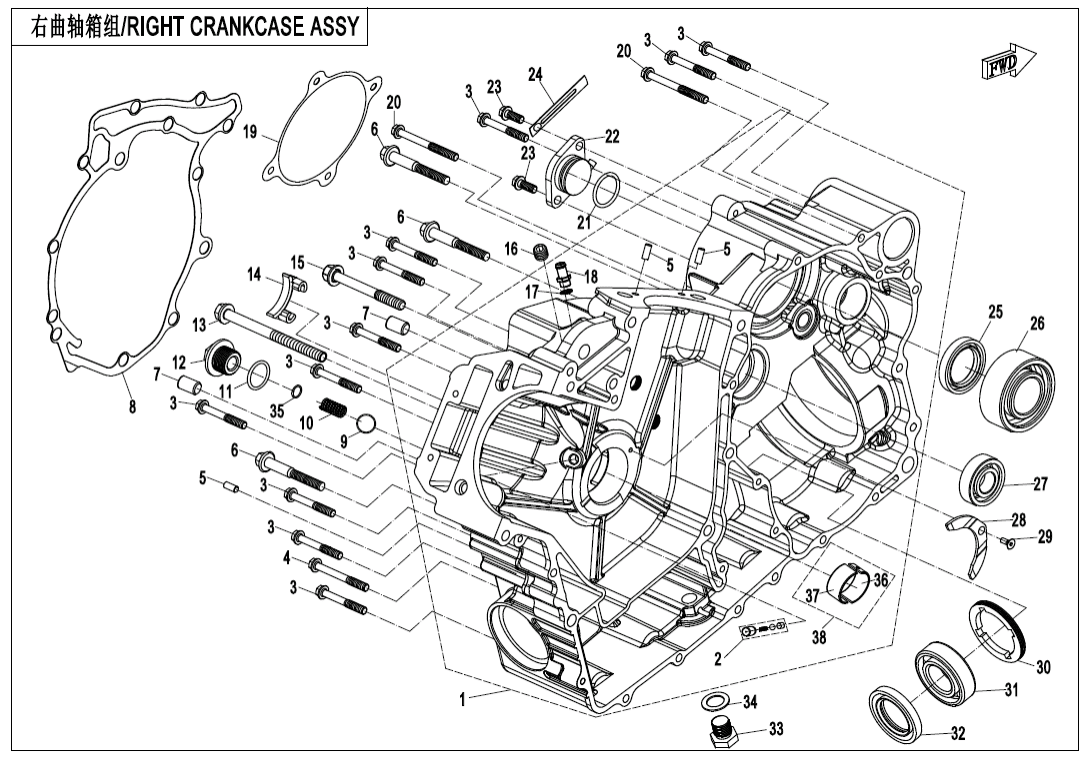

E01‑2-B‑V2 RIGHT CRANKCASE ASSY
E00 LONG BLOCK (1)
E01‑1 LEFT CRANKCASE ASSY. (59)
E01‑2-B‑V2 RIGHT CRANKCASE ASSY (41)
E01‑3 CVT CASE ASSY. (16)
E01‑4-V4 LEFT CRANKCASE COVER ASSY. (25)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2 CYLINDER HEAD NO.1 ASSY. (28)
E02‑3-V2 CYLINDER BODY ASSY. (18)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY. (7)
E02‑5 INTAKE MANIFOLD ASSY. (8)
E02‑6 CYLINDER HEAD NO.2 ASSY. (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY. (7)
E03‑V2 MAGNETO ASSY. (5)
E04‑V2 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY. (17)
E05‑A-V3 CVT ASSY (27)
E06‑1-V3 TRANSMISSION SYSTEM(1) (16)
E06‑2-V5 TRANSMISSION SYSTEM(2) (43)
E06‑3-V6 TRANSMISSION SYSTEM(3) (39)
E06‑3-V7 TRANSMISSION SYSTEM(3) (39)
E07‑1 OIL PUMP ASSY. (12)
E07‑2-V4 OIL COOLING SYSTEM (19)
E08 WATER PUMP ASSY. (21)
E09 STARTING SYSTEM (7)
E17 FUEL INJECTION SYSTEM (9)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH CRANKCASE ASSY0JWA-012100-20004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NOZZLE VALVE ASSY0800-011400-00001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x450180-013208-0010 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6×550010-021018-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M8×600130-011109-0010 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky GASKET(1), CVT CASE0JWA-012001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky STEEL BALL3120015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPRING,RELIEF VALVE0700-012603-1000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE0GR0-014003 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub0130-011115-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub0700-012003-00002 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky O-SEAL RING 15.8×2.40010-011008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky JOINT, WATER PUMP COVER0JWA-080009-00001 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky GASKET(2), CVT CASE0JWA-012002 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M6x750A70-011005-00001 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GEAR SENSOR080V-012200-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky OIL SEAL0180-012006-10000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BEARING 3206A30499-03000 |
Počet 1 | Cena 2 887 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BEARING 620330400-01704 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky THRUST WASHER, CRANKCASE0800-011003 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub (vrut)30122-040010850 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky MIDDLE BEARING RETAINER, FRONT OUTPUT SHAFT0JWA-012004 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Ložisko30400-02501 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky OIL SEAL 25×40×80010-011002 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky MAGNETIC DRAIN BOLT0JWA-012200-00001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky SPACER 14.1×22×10JWA-012003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky Podložka30304-050440 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky PLAIN BEARING 2 RED@THIN0800-011103-00011 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky PLAIN BEARING 2 BLUE@THICK0800-011103-00021 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky PLAIN BEARING 1 BLUE@THICK0800-011102-00021 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky PLAIN BEARING 1 RED@THIN0800-011102-00011 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky PLAIN BEARING KIT, MAIN SHAFT RED0800-0111A0-00001 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky PLAIN BEARING KIT, MAIN SHAFT BLUE0800-0111B0-00001 |
Počet 1 | Cena 494 Kč | není skladem |
