CF1000UTR‑3

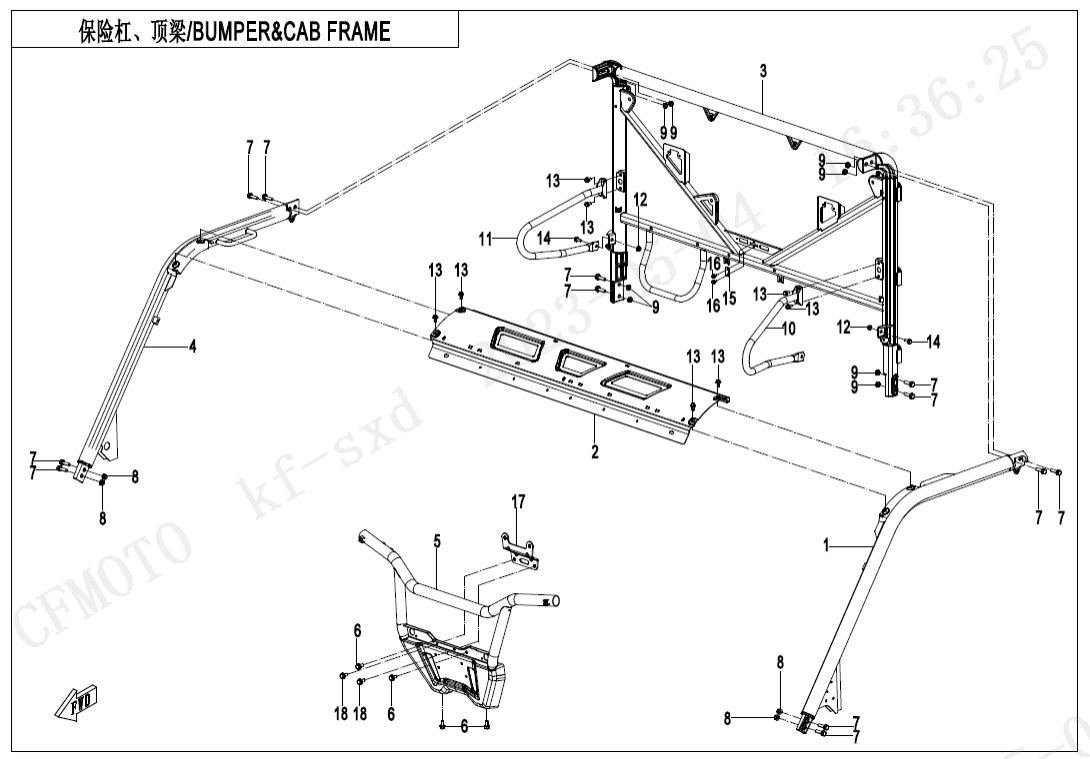

F23‑V2 BUMPER @^ CAB FRAME F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (7)  F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (2)  F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (4)  F02‑B-V2 MUFFLER (47)  F03 FRAME (37)  F04‑1 FRONT PLASTICS (32)  F04‑2-B‑V2 FRONT PLASTICS(FOR TFT) (36)  F04‑3-V3 MIDDLE PLASTICS (32)  F04‑4-V2 MIDDLE PLASTICS (20)  F04‑5-V2 REAR PLASTICS (9)  F04‑6-V2 BOTTOM PLASTICS (5)  F05‑1-V2 FRONT SUSPENSION (25)  F05‑2 FRONT SHOCK ABSORBER (3)  F06‑1-V2 REAR SUSPENSION (32)  F06‑1-V3 REAR SUSPENSION (32)  F06‑2 REAR SHOCK ABSORBER (3)  F07 FRONT WHEEL (13)  F08‑V3 BRAKE SYSTEM (61)  F08‑V4 BRAKE SYSTEM (61)  F08‑V5 BRAKE SYSTEM (62)  F10‑V2 STEERING SYSTEM(EPS) (41)  F11 REAR WHEEL (12)  F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) (22)  F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)  F13 SEAT (26)  F15‑1-V2 ELECTRIC SYSTEM (63)  F15‑1-V3 ELECTRIC SYSTEM (67)  F15‑1-V4 ELECTRIC SYSTEM (72)  F15‑2 TOWING WINCH (12)  F15‑4 ELECTRIC SYSTEM(LOF) (8)  F16 LIGHTS (9)  F17 DASHBOARD (4)  F18‑V2 COOLING SYSTEM (33)  F19‑1-A‑V3 WARNING DECAL KITS(EURO) (22)  F19‑1-A‑V4 WARNING DECAL KITS(EURO) (22)  F19‑1-B WARNING DECAL KITS(Turkey) (19)  F19‑2-A DECAL KITS((EU167,TWILIGHT BLUE) (7)  F19‑2-B DECAL KITS(EU167,DESERT TAN) (7)  F19‑2-C DECAL KITS(EU167,TRUE TIMBER CAMO) (7)  F19‑2-D DECAL KITS(EU167,NUBULA BLACK) (7)  F20 TOOLS (5)  F22‑1 CARGO BOX (35)  F22‑2 CARGO BOX (40)  F23‑V2 BUMPER @^ CAB FRAME (25)  F26‑1 BODY ACCESSORIES (8)  F26‑2 BODY ACCESSORIES (5)  F26‑3-V2 BODY ACCESSORIES (5)  F27 FRONT CV SHAFT (4)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (17)  F31 FRONT AXLE (77)  F32 GEAR SHIFTING (22)  F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑B REAR AXLE(NO DIFFERENTIAL) (53)  F34‑1 SEAT BELT ASSY(DRIVER) (10)  F34‑2 SEAT BELT ASSY(PASSENGERS) (11)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(GERMAN) (1)  F38‑C OWNER'S MANUAL(FRENCH) (1)  F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)  F41 AIR FILTER ASSY (27)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

FRONT LH CAB ASSY

5HYV-230100-1H00-0BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
01
Název součástky
Kód součástky

FRONT CAB LH ASSY

5HYV-230100-1H02-0BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

TOP ROOF BRACKET

5HYV-230107-1H00-0BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

REAR CAB ASSY

5HY0-230200-5BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

REAR CAB ASSY

5HY0-230200-6BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

REAR CAB ASSY

5HY0-230200-9BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

REAR CAB ASSY

5HY0-230200-ABP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

FRONT RH CAB ASSY

5HYV-230400-1H00-0BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

FRONT CAB RH ASSY

5HYV-230400-1H02-0BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
05
Název součástky
Kód součástky

BUMPER ASSY

5HY0-231100-2BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
06
Název součástky
Kód součástky

Šroub

30006-102020810

Počet 4 Cena 43,52
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

BOLT M10x1.25x35

30006-102035110

Počet 12 Cena cena není stanovena není skladem
Číslo
na výkresu
08
Název součástky
Kód součástky

NUT M10x1.25

30204-102810

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

Matice

30225-102810

Počet 8 Cena 29,02
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

PASSENGER LH PROTECTIVE PIPE ASSY

5HY0-230410-1BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

LH PROTECTING PIPE, PASSENGER

5HY0-230410-2BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

PASSENGER RH PROTECTIVE PIPE ASSY

5HY0-230420-1BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

RH PROTECTING PIPE, PASSENGER

5HY0-230420-2BP00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
12
Název součástky
Kód součástky

NUT M8

30204-080810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

Šroub

30006-080016810

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

BOLT M8x20

30006-080020810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

FIXING SEAT, MIDDLE BACKREST

5HY0-230520

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
16
Název součástky
Kód součástky

BOLT M6x12

30006-060012870

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

REINFORCEMENT BRACKET, WINCH BRACKET

5HY0-230010

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
18
Název součástky
Kód součástky

Šroub (vrut)

30102-102020810

Počet 2 Cena 29,02
 ks
