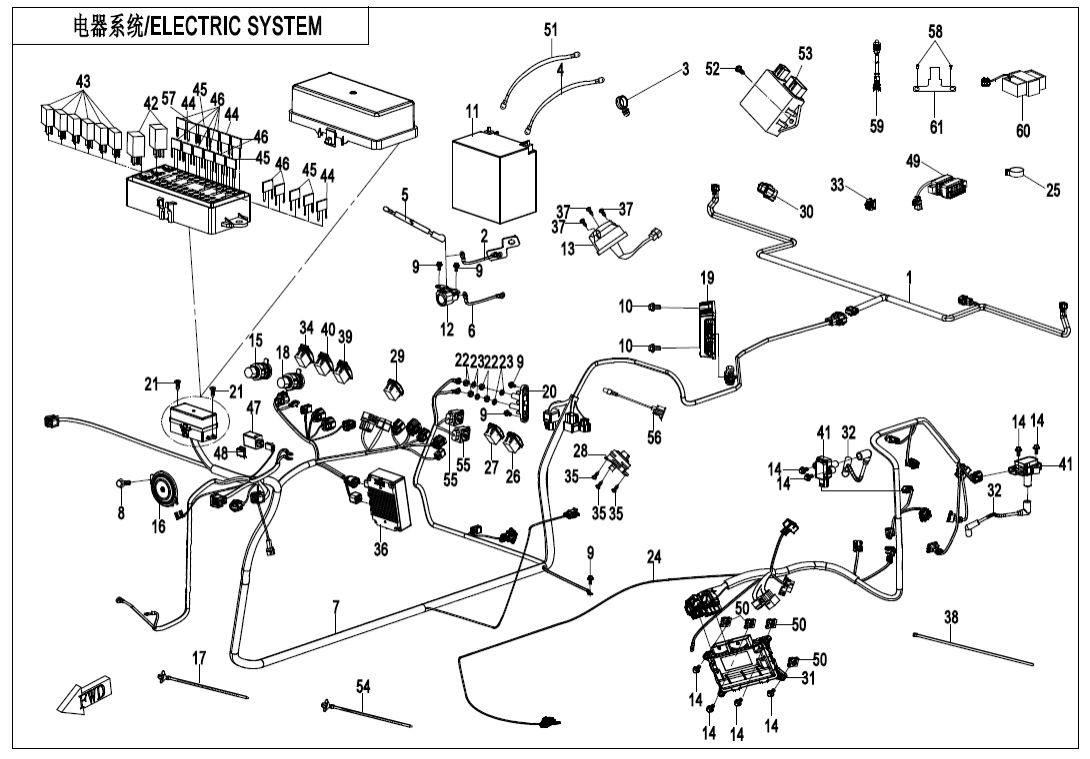

F15‑1-V4 ELECTRIC SYSTEM
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (2)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (4)
F02‑B-V2 MUFFLER (47)
F03 FRAME (37)
F04‑1 FRONT PLASTICS (32)
F04‑2-B‑V2 FRONT PLASTICS(FOR TFT) (36)
F04‑3-V3 MIDDLE PLASTICS (32)
F04‑4-V2 MIDDLE PLASTICS (20)
F04‑5-V2 REAR PLASTICS (9)
F04‑6-V2 BOTTOM PLASTICS (5)
F05‑1-V2 FRONT SUSPENSION (25)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1-V2 REAR SUSPENSION (32)
F06‑1-V3 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07 FRONT WHEEL (13)
F08‑V3 BRAKE SYSTEM (61)
F08‑V4 BRAKE SYSTEM (61)
F08‑V5 BRAKE SYSTEM (62)
F10‑V2 STEERING SYSTEM(EPS) (41)
F11 REAR WHEEL (12)
F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) (22)
F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)
F13 SEAT (26)
F15‑1-V2 ELECTRIC SYSTEM (63)
F15‑1-V3 ELECTRIC SYSTEM (67)
F15‑1-V4 ELECTRIC SYSTEM (72)
F15‑2 TOWING WINCH (12)
F15‑4 ELECTRIC SYSTEM(LOF) (8)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18‑V2 COOLING SYSTEM (33)
F19‑1-A‑V3 WARNING DECAL KITS(EURO) (22)
F19‑1-A‑V4 WARNING DECAL KITS(EURO) (22)
F19‑1-B WARNING DECAL KITS(Turkey) (19)
F19‑2-A DECAL KITS((EU167,TWILIGHT BLUE) (7)
F19‑2-B DECAL KITS(EU167,DESERT TAN) (7)
F19‑2-C DECAL KITS(EU167,TRUE TIMBER CAMO) (7)
F19‑2-D DECAL KITS(EU167,NUBULA BLACK) (7)
F20 TOOLS (5)
F22‑1 CARGO BOX (35)
F22‑2 CARGO BOX (40)
F23‑V2 BUMPER @^ CAB FRAME (25)
F26‑1 BODY ACCESSORIES (8)
F26‑2 BODY ACCESSORIES (5)
F26‑3-V2 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (17)
F31 FRONT AXLE (77)
F32 GEAR SHIFTING (22)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑1 SEAT BELT ASSY(DRIVER) (10)
F34‑2 SEAT BELT ASSY(PASSENGERS) (11)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER'S MANUAL(FRENCH) (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F41 AIR FILTER ASSY (27)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky TAIL LIGHT AUXILIARY CABLE5HYV-150300-2F00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky TAIL LIGHT AUXILIARY CABLE5HYV-150300-2G00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CABLE, STARTER RELAY5HY0-150240-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky POSITIVE WIRE,BATTERY5HY0-150210-10000 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CABLE,STARTER5HY0-150220 |
Počet 1 | Cena 770 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NEGATIVE CABLE, STARTER5HY0-150250-10000 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky MAIN CABLE5HYV-150100-2F01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky MAIN CABLE5HYV-150100-2G01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky MAIN CABLE5HYV-150100-2F02 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky MAIN CABLE5HYV-150100-2G02 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky GEL BATTERY31023004 |
Počet 1 | Cena 5 803 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky STARTER RELAY5BWV-150510-5300 |
Počet 1 | Cena 1 002 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky TAILER POWER SOCKET7020-150800-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky POWER SOCKET，TRAILER9010-151010-1000 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky POWER OUTLET SOCKET ASSY9DSV-150500-6R01 |
Počet 1 | Cena 828 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ELECTRIC HORN6060-150600 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 45 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky USB OUTLET SOCKET ASSY9DSV-150600-6R01 |
Počet 1 | Cena 1 815 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REGULATOR0800-177000-30000 |
Počet 1 | Cena 6 369 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky TERMINAL, CABLE5SY0-151610-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Matice7030-151613 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Podložka7030-151614 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky EFI AUXILIARY CABLE5HYV-150200-2F01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky EFI AUXILIARY CABLE5HYV-150200-2F02 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ILLUMINATION SWITCH5ASV-169020-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky DIMMER SWITCH5ASV-169030-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky 2/4 WD SWITCH5ASV-169080-6R00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky HORN SWITCH5ASV-169040-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky PLUG, T-BOX CONNECTORCFCV-156103-2000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky ECM ASSY5HYV-001000-2F00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky ECM ASSY5HYV-001000-2F00-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky ECM ASSY5HYV-001000-2G00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HIGH-TENSION CABLE0GRB-178000-10000 |
Počet 2 | Cena 508 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky MODE SWITCH5ASV-169090-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky EPS CONTROLLER5HYV-150810-1800 |
Počet 1 | Cena 14 549 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky SCREW M5x3030105-050030410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky TURN SWITCH5ASV-169060-6001 |
Počet 1 | Cena 450 Kč | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky HAZARD SWITCH5ASV-169070-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 2 | Cena 1 567 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky AUXILIARY RELAY5BY4-150330 |
Počet 6 | Cena 203 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky FUSE 5A8010-151301 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 4 | Cena 58,08 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 9 | Cena 14,52 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky Přerušovač blinkrů5HYV-161000-1G01 |
Počet 1 | Cena 886 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420160070 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1500-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 49 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 489 Kč | není skladem |
|
Číslo na výkresu 49 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1501-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 50 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky NEGATIVE WIRE,BATTERY5HY0-150230-10000 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky DRL CONTROLLER9AWA-150880-20000 |
Počet 1 | Cena 1 639 Kč | |
|
Číslo na výkresu 53 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 54 |
Název součástky Kód součástky TIE BAND ZDG4.7x1949DS#-150009-6100-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 55 |
Název součástky Kód součástky 40A FUSE5BY0-150302 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 56 |
Název součástky Kód součástky LINK CABLE, OIL PRESSURE SWITCH0JWA-012202-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 57 |
Název součástky Kód součástky 20A FUSE806A-151306 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 58 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 59 |
Název součástky Kód součástky INDICATOR4020-160603 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 60 |
Název součástky Kód součástky TRAILER TURN LIGHT CONTROL MODULE5ASV-161001-7A00 |
Počet 1 | Cena 1 220 Kč | |
|
Číslo na výkresu 61 |
Název součástky Kód součástky BRACKET, FLASHER7020-030001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 62 |
Název součástky Kód součástky DIAGNOSIS CONNECTOR COVERCFCV-11H016-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
