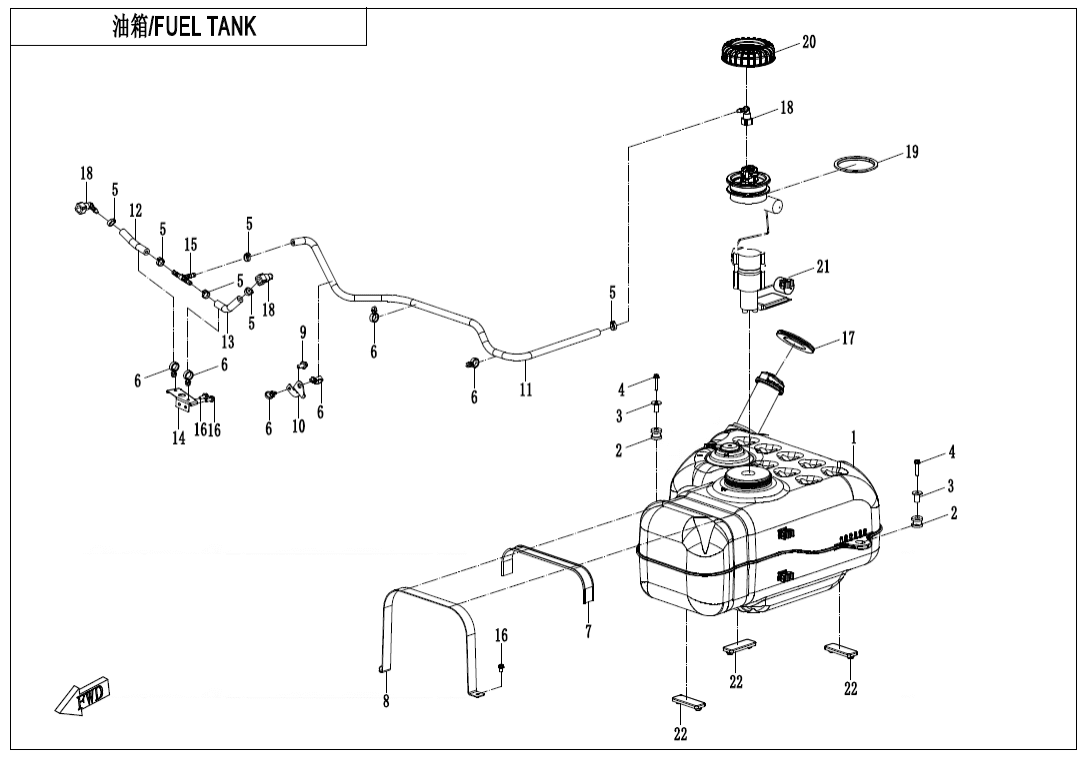

F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM)
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (2)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (4)
F02‑B-V2 MUFFLER (47)
F03 FRAME (37)
F04‑1 FRONT PLASTICS (32)
F04‑2-B‑V2 FRONT PLASTICS(FOR TFT) (36)
F04‑3-V3 MIDDLE PLASTICS (32)
F04‑4-V2 MIDDLE PLASTICS (20)
F04‑5-V2 REAR PLASTICS (9)
F04‑6-V2 BOTTOM PLASTICS (5)
F05‑1-V2 FRONT SUSPENSION (25)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1-V2 REAR SUSPENSION (32)
F06‑1-V3 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07 FRONT WHEEL (13)
F08‑V3 BRAKE SYSTEM (61)
F08‑V4 BRAKE SYSTEM (61)
F08‑V5 BRAKE SYSTEM (62)
F10‑V2 STEERING SYSTEM(EPS) (41)
F11 REAR WHEEL (12)
F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) (22)
F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)
F13 SEAT (26)
F15‑1-V2 ELECTRIC SYSTEM (63)
F15‑1-V3 ELECTRIC SYSTEM (67)
F15‑1-V4 ELECTRIC SYSTEM (72)
F15‑2 TOWING WINCH (12)
F15‑4 ELECTRIC SYSTEM(LOF) (8)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18‑V2 COOLING SYSTEM (33)
F19‑1-A‑V3 WARNING DECAL KITS(EURO) (22)
F19‑1-A‑V4 WARNING DECAL KITS(EURO) (22)
F19‑1-B WARNING DECAL KITS(Turkey) (19)
F19‑2-A DECAL KITS((EU167,TWILIGHT BLUE) (7)
F19‑2-B DECAL KITS(EU167,DESERT TAN) (7)
F19‑2-C DECAL KITS(EU167,TRUE TIMBER CAMO) (7)
F19‑2-D DECAL KITS(EU167,NUBULA BLACK) (7)
F20 TOOLS (5)
F22‑1 CARGO BOX (35)
F22‑2 CARGO BOX (40)
F23‑V2 BUMPER @^ CAB FRAME (25)
F26‑1 BODY ACCESSORIES (8)
F26‑2 BODY ACCESSORIES (5)
F26‑3-V2 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (17)
F31 FRONT AXLE (77)
F32 GEAR SHIFTING (22)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑1 SEAT BELT ASSY(DRIVER) (10)
F34‑2 SEAT BELT ASSY(PASSENGERS) (11)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER'S MANUAL(FRENCH) (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F41 AIR FILTER ASSY (27)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FUEL TANK, PLASTIC5HY0-120100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DAMPER，FUEL TANK7020-120103 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CUSHION LINER, FUEL TANK7020-120160 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP φ16.67020-120006 |
Počet 6 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RUBBER DAMPER5190-020102 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STRIP, FUEL TANK5HY0-120002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-100020810 Alternativy: 30006-102020810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET, OIL PIPE5HY0-120001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HIGH PRESSURE FUEL HOSE 15HY0-120210 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HIGH PRESSURE FUEL HOSE 25HY#-120220-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HIGH PRESSURE FUEL HOSE 35HY#-120230-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL HOSE CONVERTING BRACKET5HY#-120003-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky T-JOINT, OIL PIPE5HY0-120004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER, FUEL TANK FILLER9AW#-120002-2500 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 3 | Cena 218 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SEAL RING, FUEL PUMP9AWV-120102-2500 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CAP, FUEL PUMP9AWV-120101-2500 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FUEL PUMP ASSY5BWV-150900-5000 |
Počet 1 | Cena 6 200 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky DAMPER, FUEL TANK9AWA-120001-00001 |
Počet 3 | Cena 43,56 Kč |
