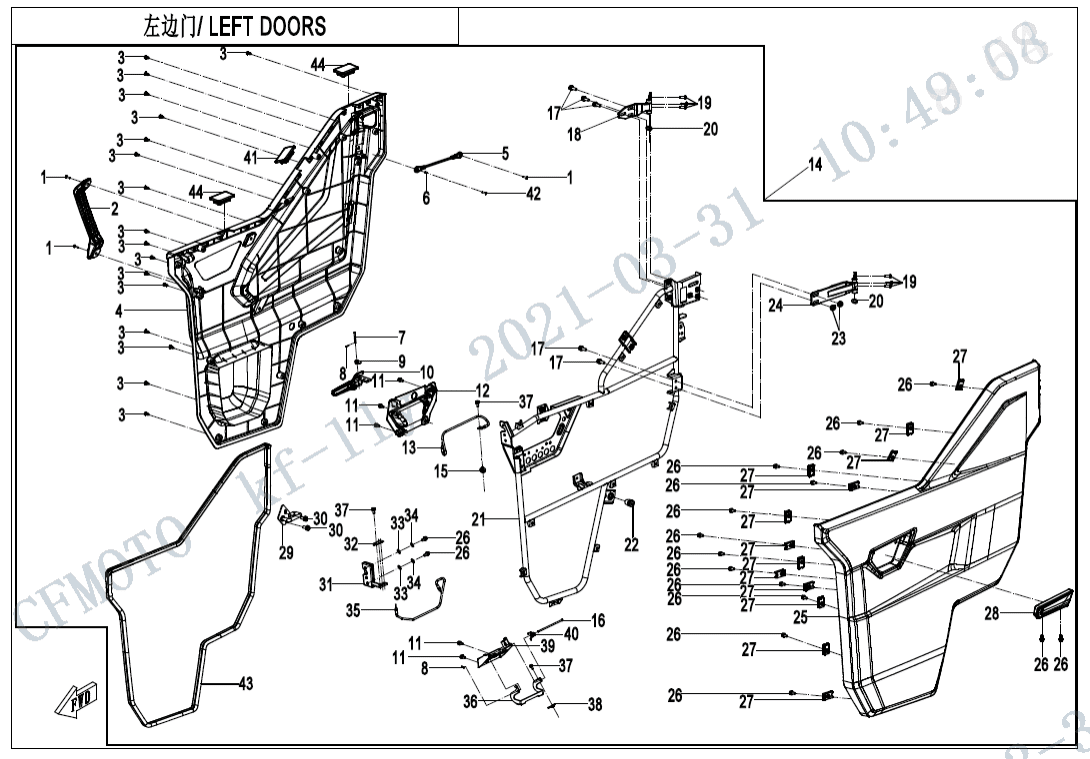

F37‑2 LEFT DOORS
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (4)
F02‑B-V2 MUFFLER (48)
F03 FRAME (39)
F04‑1 FRONT PLASTICS (29)
F04‑2-B‑V1 FRONT PLASTICS(FOR TFT) (37)
F04‑2-B‑V2 FRONT PLASTICS(FOR TFT) (39)
F04‑3-V1 MIDDLE PLASTICS (30)
F04‑3-V2 MIDDLE PLASTICS (32)
F04‑3-V3 MIDDLE PLASTICS (36)
F04‑4-V1 MIDDLE PLASTICS (15)
F04‑4-V2 MIDDLE PLASTICS (16)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (5)
F05‑1-V2 FRONT SUSPENSION (25)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1-V2 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07 FRONT WHEEL (13)
F08‑V3 BRAKE SYSTEM (61)
F10‑V2 STEERING SYSTEM(EPS) (41)
F11 REAR WHEEL (12)
F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) (21)
F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)
F13 SEAT (25)
F15‑1-V2 ELECTRIC SYSTEM (70)
F15‑2 TOWING WINCH (12)
F15‑4 ELECTRIC SYSTEM(LOF) (7)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (30)
F19‑1-A‑V3 WARNING DECAL KITS(EURO) (22)
F19‑1-B WARNING DECAL KITS(Turkey) (19)
F19‑2-A DECAL KITS(EU167@^2023,TWILIGHT BLUE) (7)
F19‑2-B DECAL KITS(EU167@^2023,NUBULA BLACK) (7)
F19‑2-C DECAL KITS(EU167@^2023,TRUE TIMBER CAMO) (7)
F20 TOOLS (5)
F22‑1 CARGO BOX (33)
F22‑2 CARGO BOX (40)
F23‑V1 BUMPER @^ CAB FRAME (20)
F23‑V2 BUMPER @^ CAB FRAME (21)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (11)
F26‑3-V1 BODY ACCESSORIES (5)
F26‑3-V2 BODY ACCESSORIES (6)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (17)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (22)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑1 SEAT BELT ASSY (10)
F34‑2 SEAT BELT ASSY (11)
F37‑2 LEFT DOORS (44)
F37‑4 RIGHT DOORS (44)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER'S MANUAL(FRENCH) (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F41 AIR FILTER ASSY (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT，M6×228010-040038 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky INSIDE ARMREST, LEFT DOOR5HY0-372004 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SELF-TAPPING SCREW30118-420130010 |
Počet 17 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky INNER PLATE, LH LOWER DOOR5HY#-372003-1000-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LIMIT CABLE ASSY5HY#-372050-1000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PIN SHAFT5HY0-372301 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky COTTER PIN30903-0160810 Alternativy: 30903-0162010 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky HANDLEBAR SPRING, LH5HY0-372302 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky INNER HANDLE, LH DOOR5HY#-372306-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SOCKET, LEFT INSIDE HANDLE5HY0-372307-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DOOR CABLE ASSY5HY0-372310 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH LOWER SIDE DOOR ASSY5HYV-3700F0-1002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NUT M530200-050810 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PIN SHAFT5HY0-372403 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky LH UPPER CONNECTING PLATE ASSY5HY#-372500-1001 |
Počet 1 | Cena 1 292 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub (vrut)30122-080016810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CIRCLIP 630802-00605 Alternativy: 30802-00603 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH LOWER DOOR FRAME ASSY5HY0-372200-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CUSHION RUBBER9030-370901-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LH LOWER CONNECTING PLATE ASSY5HY#-374500-1001 |
Počet 1 | Cena 1 292 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky DECO PLATE, LH LOWER DOOR5HYV-372002-1001-0BU00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 17 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 13 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky OUTER HANDLE, LH DOOR5HY#-372401-1000-0BU00 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky LH LOCK GROOVE ASSY5HY0-372020 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky DOOR LOCK ASSY, LH5HY0-372100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky CABLE BRACKET5HY0-372007 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky DOOR CABLE ASSY5HY0-372430 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky LOCK BRACKET, LH HANDLE5HY0-372410-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky LH CABLE BRACKET ASSY5HY0-372440 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 39 |
Název součástky Kód součástky LH HANDLEBAR BRACKET ASSY5HY0-372420 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky LH HANDLEBAR SPRING5HY0-372404 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 41 |
Název součástky Kód součástky RUBBER PLUG5HYV-370010-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 42 |
Název součástky Kód součástky BOLT M6×178010-000005-1000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky SEAL STRAP, HALF DOOR5HY0-372030-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 44 |
Název součástky Kód součástky RUBBER PLUG5HYV-370011-1000 |
Počet 2 | Cena cena není stanovena | není skladem |
