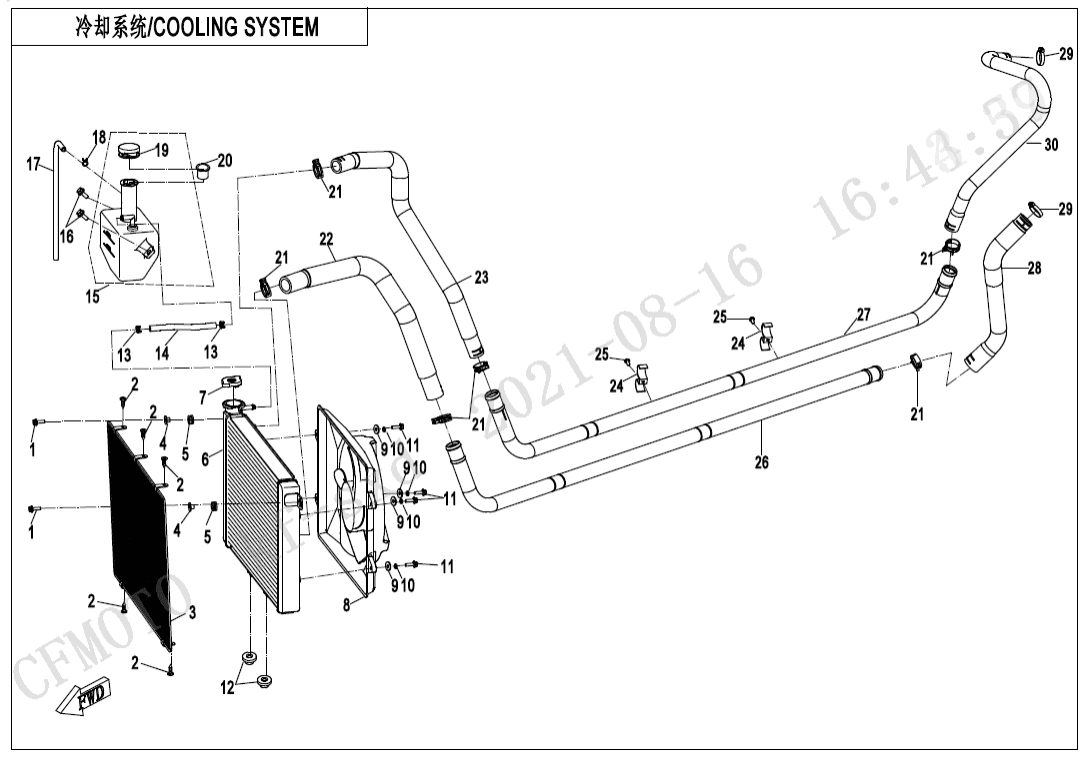

F18‑V2 COOLING SYSTEM
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (4)
F02‑B-V2 MUFFLER (48)
F03 FRAME (39)
F04‑1 FRONT PLASTICS (29)
F04‑2-B‑V1 FRONT PLASTICS(FOR TFT) (37)
F04‑2-B‑V2 FRONT PLASTICS(FOR TFT) (39)
F04‑3-V1 MIDDLE PLASTICS (30)
F04‑3-V2 MIDDLE PLASTICS (32)
F04‑3-V3 MIDDLE PLASTICS (36)
F04‑4-V1 MIDDLE PLASTICS (15)
F04‑4-V2 MIDDLE PLASTICS (16)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (5)
F05‑1-V2 FRONT SUSPENSION (25)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1-V2 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07 FRONT WHEEL (13)
F08‑V3 BRAKE SYSTEM (61)
F10‑V2 STEERING SYSTEM(EPS) (41)
F11 REAR WHEEL (12)
F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) (21)
F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)
F13 SEAT (25)
F15‑1-V2 ELECTRIC SYSTEM (70)
F15‑2 TOWING WINCH (12)
F15‑4 ELECTRIC SYSTEM(LOF) (7)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (30)
F19‑1-A‑V3 WARNING DECAL KITS(EURO) (22)
F19‑1-B WARNING DECAL KITS(Turkey) (19)
F19‑2-A DECAL KITS(EU167@^2023,TWILIGHT BLUE) (7)
F19‑2-B DECAL KITS(EU167@^2023,NUBULA BLACK) (7)
F19‑2-C DECAL KITS(EU167@^2023,TRUE TIMBER CAMO) (7)
F20 TOOLS (5)
F22‑1 CARGO BOX (33)
F22‑2 CARGO BOX (40)
F23‑V1 BUMPER @^ CAB FRAME (20)
F23‑V2 BUMPER @^ CAB FRAME (21)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (11)
F26‑3-V1 BODY ACCESSORIES (5)
F26‑3-V2 BODY ACCESSORIES (6)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (17)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (22)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑1 SEAT BELT ASSY (10)
F34‑2 SEAT BELT ASSY (11)
F37‑2 LEFT DOORS (44)
F37‑4 RIGHT DOORS (44)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER'S MANUAL(FRENCH) (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F41 AIR FILTER ASSY (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SELF-TAPPING SCREW ST3.5x9.530110-350095010 |
Počet 5 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PROTECTOR, RADIATOR5HY0-181010 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER CUSHION ，RADIATOR9060-180027 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RADIATOR ASSY5HY0-181100 |
Počet 1 | Cena 11 157 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CAP，WATER FILLER8010-180024 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FAN MOTOR ASSY5HY0-181400-10000 |
Počet 1 | Cena 6 505 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Podložka30303-060920 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PIN RUBBER CAP, RADIATOR9060-180026 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP A1330601-113010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK5HY0-180003 |
Počet 1 | Cena 581 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RESERVOIR TANK ASSY5HY0-180010 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky OVERFLOW HOSE, RESERVOIR5HY0-180008 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CAP，RESERVOIR TANK8010-180023 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GASKET, RESERVOIR9060-180903 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky STEEL BAND CLAMP 347000-180007-00001 |
Počet 6 | Cena 102 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WATER OUTLET PIPE, RADIATOR5HYV-180002-1C00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky WATER INLET PIPE, RADIATOR5HYV-180001-1C00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CLASP,WATER HOSE9030-180006 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SCREW COMP30112-060016410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky WATER OUTLET PIPE, ALUMINUM5HYV-180007-1C00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WATER INLET PIPE, ALUMINUM5HYV-180006-1C00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky WATER INLET PIPE, ENGINE5HYV-180005-1C00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky CLAMP ，WATER HOSE9010-180007 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky WATER OUTLET PIPE, ENGINE5HYV-180004-1C00 |
Počet 1 | Cena cena není stanovena | není skladem |
