T1B (2023)

CF1000UTR‑3

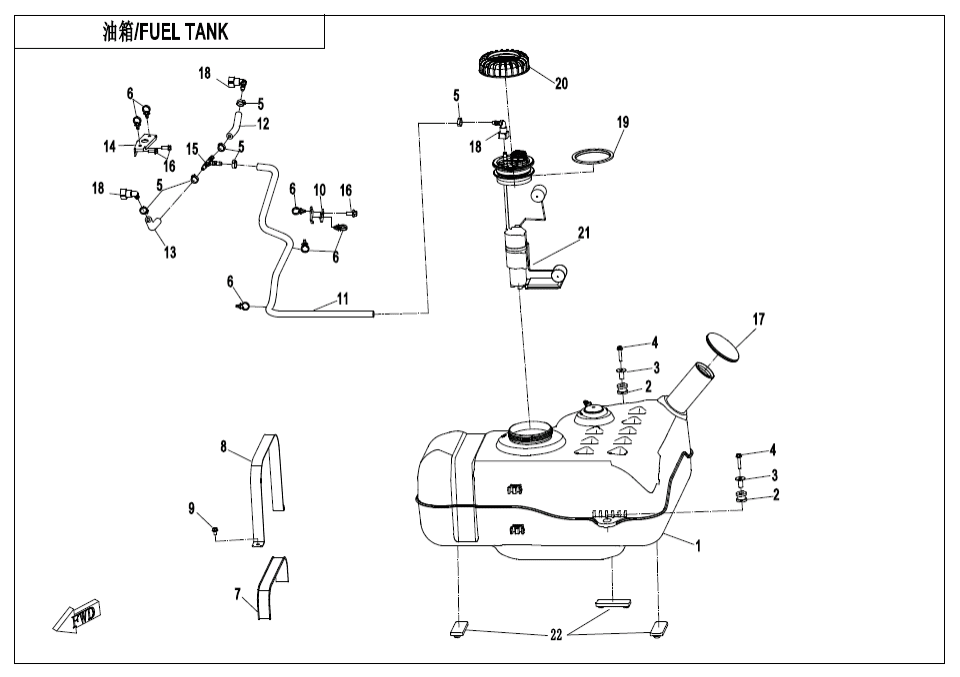

F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (7)  F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (4)  F02‑B-V2 MUFFLER (48)  F03 FRAME (39)  F04‑1 FRONT PLASTICS (29)  F04‑2-B‑V1 FRONT PLASTICS(FOR TFT) (37)  F04‑2-B‑V2 FRONT PLASTICS(FOR TFT) (39)  F04‑3-V1 MIDDLE PLASTICS (30)  F04‑3-V2 MIDDLE PLASTICS (32)  F04‑3-V3 MIDDLE PLASTICS (36)  F04‑4-V1 MIDDLE PLASTICS (15)  F04‑4-V2 MIDDLE PLASTICS (16)  F04‑5-V2 REAR PLASTICS (10)  F04‑6-V1 BOTTOM PLASTICS (7)  F04‑6-V2 BOTTOM PLASTICS (5)  F05‑1-V2 FRONT SUSPENSION (25)  F05‑2 FRONT SHOCK ABSORBER (3)  F06‑1-V2 REAR SUSPENSION (32)  F06‑2 REAR SHOCK ABSORBER (3)  F07 FRONT WHEEL (13)  F08‑V3 BRAKE SYSTEM (61)  F10‑V2 STEERING SYSTEM(EPS) (41)  F11 REAR WHEEL (12)  F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) (21)  F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)  F13 SEAT (25)  F15‑1-V2 ELECTRIC SYSTEM (70)  F15‑2 TOWING WINCH (12)  F15‑4 ELECTRIC SYSTEM(LOF) (7)  F16 LIGHTS (12)  F17 DASHBOARD (3)  F18‑V2 COOLING SYSTEM (30)  F19‑1-A‑V3 WARNING DECAL KITS(EURO) (22)  F19‑1-B WARNING DECAL KITS(Turkey) (19)  F19‑2-A DECAL KITS(EU167@^2023,TWILIGHT BLUE) (7)  F19‑2-B DECAL KITS(EU167@^2023,NUBULA BLACK) (7)  F19‑2-C DECAL KITS(EU167@^2023,TRUE TIMBER CAMO) (7)  F20 TOOLS (5)  F22‑1 CARGO BOX (33)  F22‑2 CARGO BOX (40)  F23‑V1 BUMPER @^ CAB FRAME (20)  F23‑V2 BUMPER @^ CAB FRAME (21)  F26‑1 BODY ACCESSORIES (6)  F26‑2 BODY ACCESSORIES (11)  F26‑3-V1 BODY ACCESSORIES (5)  F26‑3-V2 BODY ACCESSORIES (6)  F27 FRONT CV SHAFT (4)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (17)  F31 FRONT AXLE (75)  F32 GEAR SHIFTING (22)  F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑B REAR AXLE(NO DIFFERENTIAL) (53)  F34‑1 SEAT BELT ASSY (10)  F34‑2 SEAT BELT ASSY (11)  F37‑2 LEFT DOORS (44)  F37‑4 RIGHT DOORS (44)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(GERMAN) (1)  F38‑C OWNER'S MANUAL(FRENCH) (1)  F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)  F41 AIR FILTER ASSY (23)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

FUEL TANK, PLASTIC

5HY0-120100

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

DAMPER,FUEL TANK

7020-120103

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

CUSHION LINER, FUEL TANK

7020-120160

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

BOLT M6x30

30006-060030810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

CLAMP φ16.6

7020-120006

Počet 6 Cena 43,52
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

CLAMP, FRONT BRAKE HOSE

A000-050015

Počet 6 Cena 14,51
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

RUBBER DAMPER

5190-020102

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
08
Název součástky
Kód součástky

STRIP, FUEL TANK

5HY0-120002

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
16
Název součástky
Kód součástky

Šroub

30006-060010810

Počet 3 Cena 43,52
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

BRACKET, OIL PIPE

5HY0-120001

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

HIGH PRESSURE FUEL HOSE 1

5HY0-120210

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
12
Název součástky
Kód součástky

HIGH PRESSURE FUEL HOSE 2

5HY#-120220-1000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

HIGH PRESSURE FUEL HOSE 3

5HY#-120230-1000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
14
Název součástky
Kód součástky

OIL HOSE CONVERTING BRACKET

5HY#-120003-1000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
15
Název součástky
Kód součástky

T-JOINT, OIL PIPE

5HY0-120004

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
17
Název součástky
Kód součástky

RUBBER, FUEL TANK FILLER

9AW#-120002-2500

Počet 1 Cena 102
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

QUICK JOINT

6090-120210

Počet 3 Cena 218
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

SEAL RING, FUEL PUMP

9AWV-120102-2500

Počet 1 Cena 72,54
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

CAP, FUEL PUMP

9AWV-120101-2500

Počet 1 Cena 189
 ks
Číslo
na výkresu
21
Název součástky
Kód součástky

FUEL PUMP

7020-150900

Počet 1 Cena 9 125
 ks
Číslo
na výkresu
22
Název součástky
Kód součástky

DAMPER, FUEL TANK

9AWA-120001-00001

Počet 3 Cena 43,56
 ks
