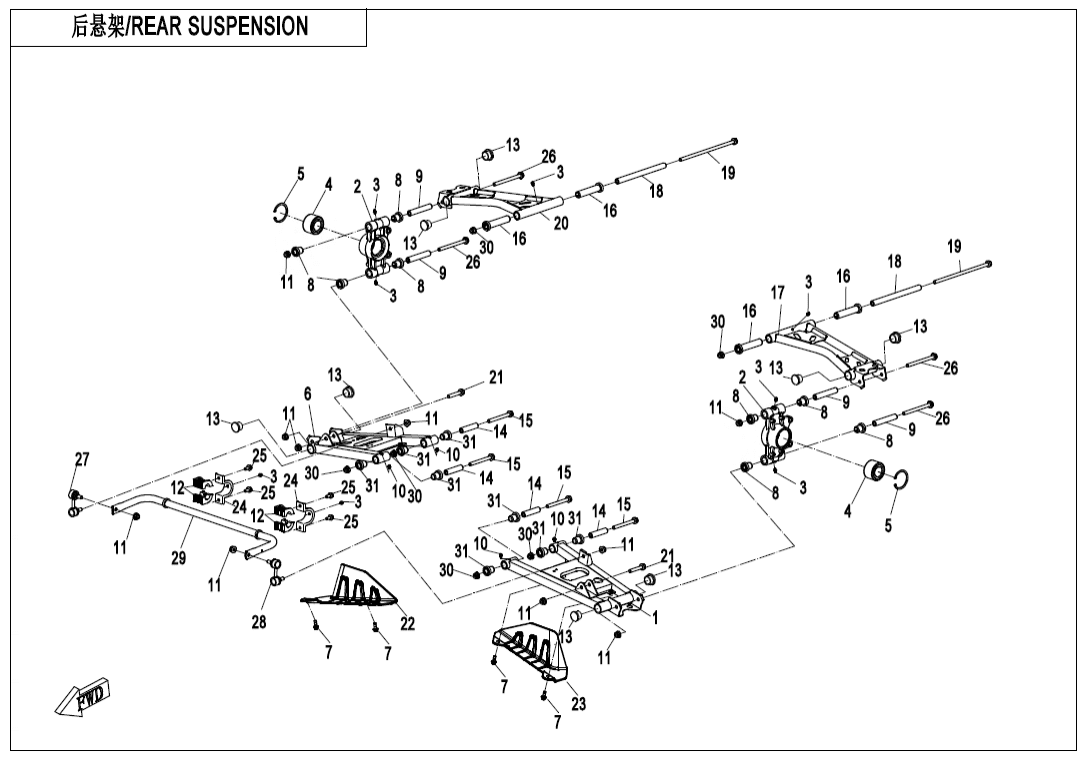

F06‑1-V2 REAR SUSPENSION
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (4)
F02‑B-V2 MUFFLER (48)
F03 FRAME (39)
F04‑1 FRONT PLASTICS (29)
F04‑2-B‑V1 FRONT PLASTICS(FOR TFT) (37)
F04‑2-B‑V2 FRONT PLASTICS(FOR TFT) (39)
F04‑3-V1 MIDDLE PLASTICS (30)
F04‑3-V2 MIDDLE PLASTICS (32)
F04‑3-V3 MIDDLE PLASTICS (36)
F04‑4-V1 MIDDLE PLASTICS (15)
F04‑4-V2 MIDDLE PLASTICS (16)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (5)
F05‑1-V2 FRONT SUSPENSION (25)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1-V2 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07 FRONT WHEEL (13)
F08‑V3 BRAKE SYSTEM (61)
F10‑V2 STEERING SYSTEM(EPS) (41)
F11 REAR WHEEL (12)
F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) (21)
F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)
F13 SEAT (25)
F15‑1-V2 ELECTRIC SYSTEM (70)
F15‑2 TOWING WINCH (12)
F15‑4 ELECTRIC SYSTEM(LOF) (7)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (30)
F19‑1-A‑V3 WARNING DECAL KITS(EURO) (22)
F19‑1-B WARNING DECAL KITS(Turkey) (19)
F19‑2-A DECAL KITS(EU167@^2023,TWILIGHT BLUE) (7)
F19‑2-B DECAL KITS(EU167@^2023,NUBULA BLACK) (7)
F19‑2-C DECAL KITS(EU167@^2023,TRUE TIMBER CAMO) (7)
F20 TOOLS (5)
F22‑1 CARGO BOX (33)
F22‑2 CARGO BOX (40)
F23‑V1 BUMPER @^ CAB FRAME (20)
F23‑V2 BUMPER @^ CAB FRAME (21)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (11)
F26‑3-V1 BODY ACCESSORIES (5)
F26‑3-V2 BODY ACCESSORIES (6)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (17)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (22)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(NO DIFFERENTIAL) (53)
F34‑1 SEAT BELT ASSY (10)
F34‑2 SEAT BELT ASSY (11)
F37‑2 LEFT DOORS (44)
F37‑4 RIGHT DOORS (44)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER'S MANUAL(FRENCH) (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F41 AIR FILTER ASSY (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR LOWER LH SWING ARM ASSY5SYV-060210-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky REAR BEARING CARRIER5HY0-060703 |
Počet 2 | Cena 3 482 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky OIL CUP3120100 |
Počet 8 | Cena 131 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HUB BEARING30411-03080 |
Počet 2 | Cena 1 625 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HUB BEARING30411-03081 |
Počet 2 | Cena 1 176 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-06005 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REAR LOWER RH SWING ARM ASSY5SYV-060410-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SHORT BUSH，SWING ARM9060-050003 |
Počet 8 | Cena 145 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky MIDDLE SPACER, REAR BEARING CARRIER5HY0-060701-00001 |
Počet 4 | Cena 145 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GREASE NOZZLE3121400 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SUPPORT, STABILIZER BAR7000-060003 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PLUG，REAR SUSPENSION9060-060002 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SHORT MIDDLE SPACER, SWING ARM5SYV-060201-6000 |
Počet 4 | Cena 160 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30024-122100110 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DAMPING SLEEVE, FRONT UPPER SWING ARM5BY0-050102 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR UPPER LH SWING ARM ASSY5SYV-060110-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MIDDLE SPACER, SWING ARM5SYV-050101-6000 |
Počet 2 | Cena 276 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SHAFT, SWNG ARM5SYV-050103-6000 |
Počet 2 | Cena 276 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR UPPER RH SWING ARM ASSY5SYV-060310-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-102055110 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GUARD, REAR LH SWING ARM5HYV-060201-1000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky GUARD, REAR RH SWING ARM5HYV-060401-1000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RETAINING COVER9030-060002 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Šroub30001-102120110 Alternativy: 30006-102120810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BALL PIN, RH9010-060800-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BALL PIN, LH9010-060700-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR SWAY BAR ASSY5HY0-060610 |
Počet 1 | Cena 2 510 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky Matice30204-122910 |
Počet 6 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SHORT BUSHING, SWING ARM5SYV-060202-6000 |
Počet 8 | Cena 189 Kč |
