T1B (2023)

CF1000UTR‑3

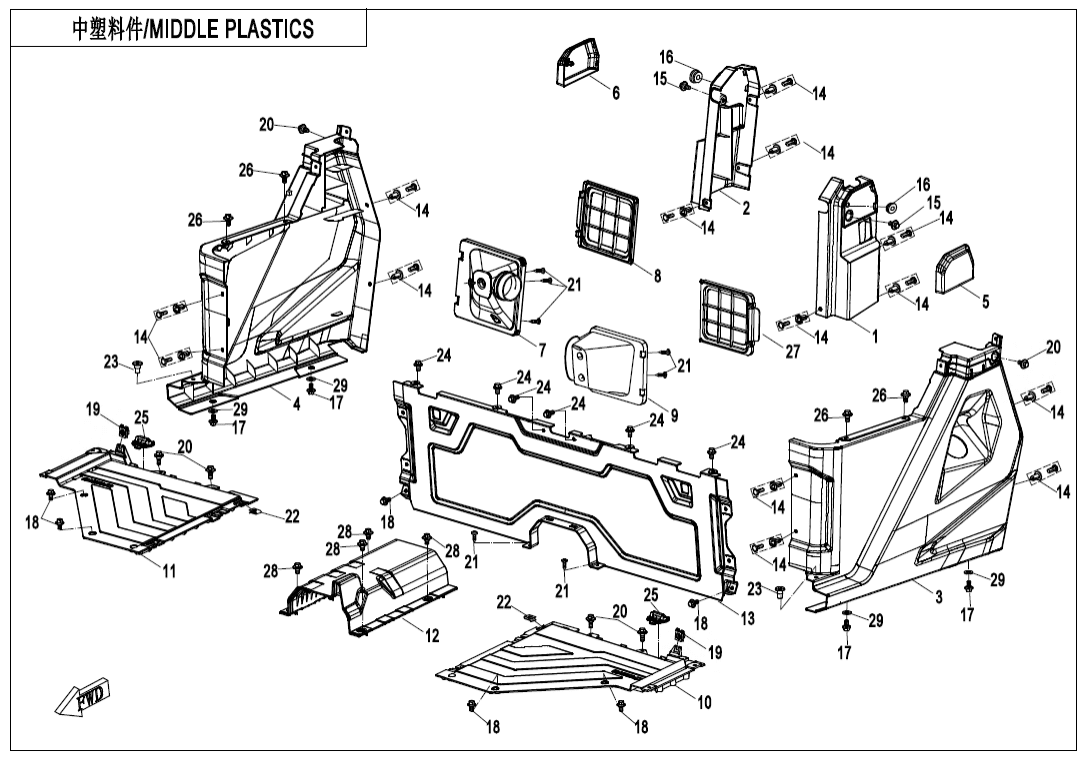

F04‑3-V3 MIDDLE PLASTICS F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (7)  F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (4)  F02‑B-V2 MUFFLER (48)  F03 FRAME (39)  F04‑1 FRONT PLASTICS (29)  F04‑2-B‑V1 FRONT PLASTICS(FOR TFT) (37)  F04‑2-B‑V2 FRONT PLASTICS(FOR TFT) (39)  F04‑3-V1 MIDDLE PLASTICS (30)  F04‑3-V2 MIDDLE PLASTICS (32)  F04‑3-V3 MIDDLE PLASTICS (36)  F04‑4-V1 MIDDLE PLASTICS (15)  F04‑4-V2 MIDDLE PLASTICS (16)  F04‑5-V2 REAR PLASTICS (10)  F04‑6-V1 BOTTOM PLASTICS (7)  F04‑6-V2 BOTTOM PLASTICS (5)  F05‑1-V2 FRONT SUSPENSION (25)  F05‑2 FRONT SHOCK ABSORBER (3)  F06‑1-V2 REAR SUSPENSION (32)  F06‑2 REAR SHOCK ABSORBER (3)  F07 FRONT WHEEL (13)  F08‑V3 BRAKE SYSTEM (61)  F10‑V2 STEERING SYSTEM(EPS) (41)  F11 REAR WHEEL (12)  F12‑A FUEL TANK(FOR FUEL EVAPORATION SYSTEM) (21)  F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)  F13 SEAT (25)  F15‑1-V2 ELECTRIC SYSTEM (70)  F15‑2 TOWING WINCH (12)  F15‑4 ELECTRIC SYSTEM(LOF) (7)  F16 LIGHTS (12)  F17 DASHBOARD (3)  F18‑V2 COOLING SYSTEM (30)  F19‑1-A‑V3 WARNING DECAL KITS(EURO) (22)  F19‑1-B WARNING DECAL KITS(Turkey) (19)  F19‑2-A DECAL KITS(EU167@^2023,TWILIGHT BLUE) (7)  F19‑2-B DECAL KITS(EU167@^2023,NUBULA BLACK) (7)  F19‑2-C DECAL KITS(EU167@^2023,TRUE TIMBER CAMO) (7)  F20 TOOLS (5)  F22‑1 CARGO BOX (33)  F22‑2 CARGO BOX (40)  F23‑V1 BUMPER @^ CAB FRAME (20)  F23‑V2 BUMPER @^ CAB FRAME (21)  F26‑1 BODY ACCESSORIES (6)  F26‑2 BODY ACCESSORIES (11)  F26‑3-V1 BODY ACCESSORIES (5)  F26‑3-V2 BODY ACCESSORIES (6)  F27 FRONT CV SHAFT (4)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (17)  F31 FRONT AXLE (75)  F32 GEAR SHIFTING (22)  F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑B REAR AXLE(NO DIFFERENTIAL) (53)  F34‑1 SEAT BELT ASSY (10)  F34‑2 SEAT BELT ASSY (11)  F37‑2 LEFT DOORS (44)  F37‑4 RIGHT DOORS (44)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(GERMAN) (1)  F38‑C OWNER'S MANUAL(FRENCH) (1)  F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)  F41 AIR FILTER ASSY (23)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

REAR UPPER PROTECTION PANEL, LH

5HY0-042021

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
01
Název součástky
Kód součástky

REAR LH UPPER SIDE PANEL

5HY#-042021-6000-10

Počet 1 Cena 479
 ks
Číslo
na výkresu
01
Název součástky
Kód součástky

REAR LH UPPER PANEL

5HYV-042021-1D00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

REAR UPPER PROTECTION PANEL, RH

5HY0-042022

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

REAR RH UPPER SIDE PANEL

5HY#-042022-6000-10

Počet 1 Cena 479
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

REAR RH UPPER PANEL

5HYV-042022-1D00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

REAR PROTECTION PANEL, LH

5HY0-042023

Počet 1 Cena 2 118
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

REAR LH PANEL

5HYV-042023-1C00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

REAR PROTECTION PANEL, RH

5HY0-042024

Počet 1 Cena 2 118
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

REAR RH PANEL

5HYV-042024-1C00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
05
Název součástky
Kód součástky

MOUNT COVER, LH HINGE

5HY0-042025

Počet 1 Cena 102
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

MOUNT COVER, RH HINGE

5HY0-042026

Počet 1 Cena 102
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

DEFLECTOR, RH

5HY0-042028

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
08
Název součástky
Kód součástky

FILTER

5HY0-042030

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
09
Název součástky
Kód součástky

DEFLECTOR, LH

5HY0-042027

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

FOOT PEDAL, LH

5HYV-043051-1C00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

FOOT PEDAL, RH

5HYV-043052-1C00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
12
Název součástky
Kód součástky

SERVICE COVER, PEDAL

5HYV-043053-1000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
12
Název součástky
Kód součástky

SERVICE COVER, PEDAL

5HYV-043053-1001

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

FRONT LOWER BAFFLE, SEAT

5HY#-043061-1000-11

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
14
Název součástky
Kód součástky

PLASTIC CLIPS

9060-040310

Počet 14 Cena 14,52
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

BOLT M6x14

8010-000004

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

RUBBER SLEEVE

5BY0-040010

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

BOLT M8x20

5HY0-220113

Počet 4 Cena cena není stanovena není skladem
Číslo
na výkresu
18
Název součástky
Kód součástky

Šroub

30006-060010810

Počet 6 Cena 43,52
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

NUT CLIP M6

8030-040800-00001

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

BOLT M6x14

5HY#-040001-1000

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
21
Název součástky
Kód součástky

SELF-TAPPING SCREW ST4.8x16

30110-480160010

Počet 7 Cena 14,51
 ks
Číslo
na výkresu
22
Název součástky
Kód součástky

CLAMP ST4.8

5020-040049

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
23
Název součástky
Kód součástky

Šroub

6NQ#-000202-6001

Počet 2 Cena 43,52
 ks
Číslo
na výkresu
24
Název součástky
Kód součástky

INNER HEX SCREW M6x16

6NQ#-000206-6001

Počet 6 Cena 14,51
 ks
Číslo
na výkresu
25
Název součástky
Kód součástky

PLUG, PEDAL

5BY0-042032

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
26
Název součástky
Kód součástky

INNER HEX SCREW M6x20

6NQ#-000203-6001

Počet 4 Cena cena není stanovena není skladem
Číslo
na výkresu
27
Název součástky
Kód součástky

FILTER

5HY#-042031-1000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
28
Název součástky
Kód součástky

BOLT M6x17

5HY#-040002-1000

Počet 4 Cena cena není stanovena není skladem
Číslo
na výkresu
29
Název součástky
Kód součástky

Podložka

30301-080412

Počet 4 Cena cena není stanovena není skladem
