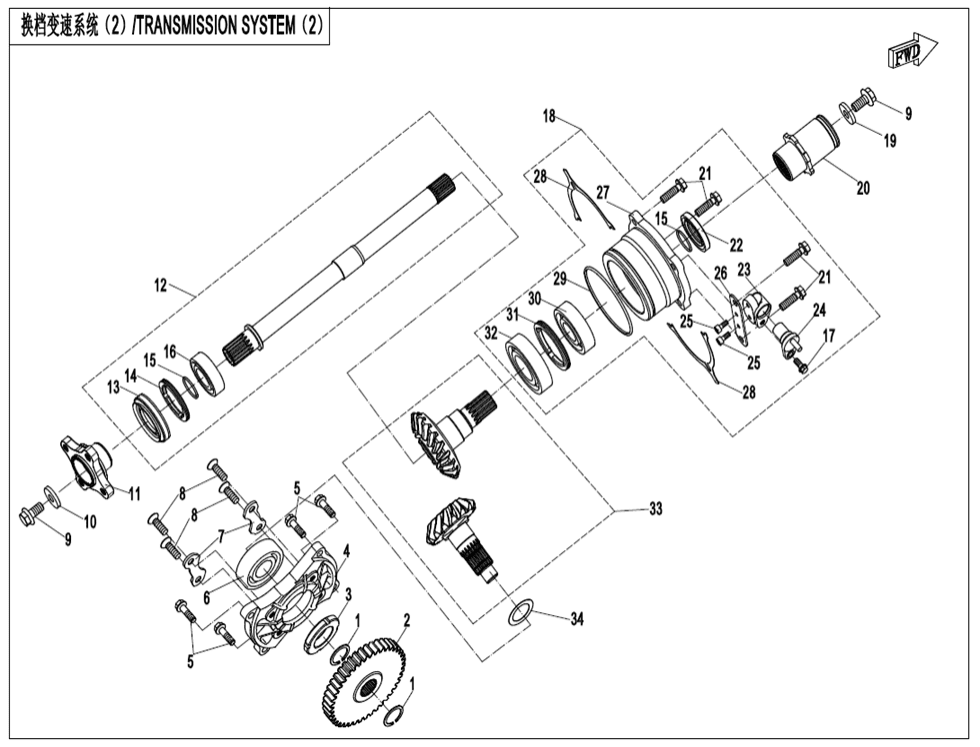

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CIRCLIP 250180-061007-0050 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky OUTPUT DRIVEN GEAR0800-062102 |
Cena 1 378 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LOCK NUT, BEVEL GEAR0JYA-062102 Alternativy: 0JYA-062102-00001 |
Cena 102 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BEARING SEAT,DRIVE BEVEL GEAR0JYA-062103 |
Cena 566 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M8*280JYA-062104 |
Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BEARING 28×68×180110-041007 |
Cena 1 465 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LIMITATOR, BEARING0180-062104-0010 |
Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SCREW M8X2530124-080025810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M10×1.25×300JWA-060002 Alternativy: 0JWA-060002-00001 |
Cena 58,03 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GASKET7020-290002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky COUPLER0GR0-060003 |
Cena 1 349 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT OUTPUT SHAFT ASSY0JWA-062300-10000 Alternativy: 0JWA-062300-10001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL SEAL 35*61*9（14）0JWA-062302 |
Cena 276 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BEARING RETAINER, FRONT OUTPUT SHAFT0180-060008 |
Cena 319 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 25×20800-062205 |
Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Ložisko30400-02501 |
Cena 247 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6×1430001-060014810 |
Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DRIVEN BEVEL GEAR ASSY.0800-0622B0 Alternativy: 0800-0622B0-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WASHER 10×27.5×40GR0-062204 |
Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR OUTPUT SLEEVE0JWA-060100 |
Cena 1 088 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M8×280110-060011-0010 Alternativy: 0JYA-062104 |
Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky OIL SEAL 35×50×70800-062204 |
Cena 174 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SEAT, SPEED SENSOR0800-062208 |
Cena 145 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SPEED SENSOR7020-150400 |
Cena 1 378 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SCREW M5x1230102-050012810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky PLATE,SPEED SENSOR0800-062209 |
Cena 87,05 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BEARING HOUSING, DRIVEN BEVEL GEAR0800-062202-1000 Alternativy: 0800-062202-10001 |
Cena 943 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ADJUST GASKET, DRIVEN BEVEL GEAR0800-062203-0004 |
Cena 29,04 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ADJUST GASKET, DRIVEN BEVEL GEAR0800-062203-0003 |
Cena 29,04 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ADJUST GASKET, DRIVEN BEVEL GEAR0800-062203-0002 |
Cena 29,04 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ADJUST GASKET, DRIVEN BEVEL GEAR0800-062203-0001 |
Cena 29,04 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ADJUST GASKET, DRIVEN BEVEL GEAR0800-062203 |
Cena 43,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky O-SEAL RING 88×2.50180-062205 |
Cena 116 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky Ložisko30499-02501 |
Cena 1 190 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky STOPPER NUT, BEARING0800-062206 |
Cena 102 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Ložisko30400-03500 |
Cena 348 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky DRIVE BEVEL GEAR0JYA-0622B0 Alternativy: 0JYA-0622B0-00002 |
Cena 5 034 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky ADJUST GASKET, DRIVE BEVEL GEAR0JYA-062101-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky ADJUST GASKET, DRIVE BEVEL GEAR0JYA-062101-00400 |
Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky ADJUST GASKET, DRIVE BEVEL GEAR0JYA-062101-00300 |
Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky ADJUST GASKET, DRIVE BEVEL GEAR0JYA-062101-00200 |
Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky ADJUST GASKET, DRIVE BEVEL GEAR0JYA-062101-00100 |
Cena 14,51 Kč |
