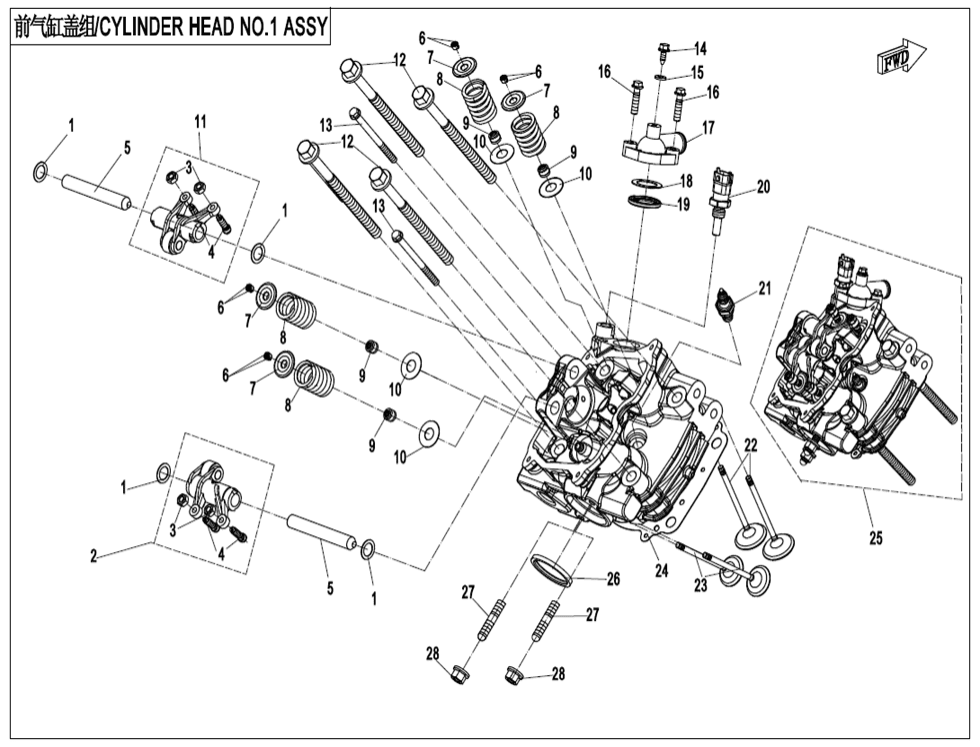

Hlava válce I
Levý blok motoru I (55)
Levý blok motoru II (62)
Pravý blok motoru I (35)
Pravý blok motoru II (41)
Pravý blok motoru III (36)
Pravý blok motoru IV (42)
CVT blok I (14)
CVT blok II (16)
Levý kryt motoru (32)
Víko hlavy válce (6)
Hlava válce I (32)
Hlava válce II (37)
Tělo válce (14)
Vačková hřídel I (9)
Vačková hřídel II (9)
Sací potrubí (7)
Stator I (5)
Stator II (5)
Kliková hřídel a písty (17)
Variátor CVT I (27)
Variátor CVT II (26)
Převodovka I (17)
Převodovka II (17)
Převodovka III (42)
Převodovka IV (44)
Převodovka V (44)
Převodovka VI (41)
Převodovka VII (41)
Olejová pumpa (12)
Systém chlazení oleje I (20)
Systém chlazení oleje II (19)
Vodní pumpa (20)
Startér (7)
Sada těsnění (2)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WASHER 12.3×18.5×0.50800-022002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky ROCKER ARM ASSY, AIR EXHAUST0800-022600-20000 |
Cena 1 088 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky ADJUST NUT,VALVE CLEARANCE0800-022506 |
Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ADJUST SCREW, VALVE CLEARANCE0800-022510 |
Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROCKER ARM SHAFT0800-022001 |
Cena 131 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOCK CLIP, VALVE0800-022016 |
Cena 58,03 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky UPPER SEAT, VALVE SPRING0800-022007 |
Cena 87,05 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SPRING, VALVE0800-022006 Alternativy: 0800-022006-10000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SEAL RING, VALVE STEM0010-022500 Alternativy: 0010-022500-10000 |
Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SEAL RING, VALVE STEM0010-022500-10000 |
Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOWER SEAT, VALVE SPRING0800-022008 |
Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROCKER ARM ASSY, AIR INTAKE0800-022500-20000 |
Cena 1 045 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT,CYLINDER0JY0-022003 Alternativy: 0JY0-022003-00001 |
Cena 87,05 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6×850060-013021-0030 Alternativy: 0060-013021-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8×1330132-480130030 |
Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x1000010-011015-0010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky WASHER 5.3×11×1.50800-022011 |
Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HOUSING, THERMOSTAT0800-022013 Alternativy: 0800-022013-10000 |
Cena 87,05 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky THERMOSTAT CAP0800-022013-10000 |
Cena 145 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER 20.5×30×0.80800-026002 |
Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SEAL RING0010-022802 |
Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WATER TEMPERATURE SENSOR018B-022810 |
Cena 1 103 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ZAPALOVACÍ SVÍČKA0800-022800 |
Cena 300 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky VALVE, INTAKE0800-022004 |
Cena 406 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky VALVE, EXHAUST0800-022005 |
Cena 406 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GASKET, CYLINDER HEAD0800-022200 |
Cena 566 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FRONT CYLINDER HEAD ASSY.0JY0-022000-20000 Alternativy: 0JY0-022000-20001 |
Cena 11 969 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FIRST CYLINDER HEAD SUB ASSY0JY0-022000-20001 |
Cena 17 482 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Cena 87,05 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky STUD M8x420180-022003-00001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky FLANGE NUT M80010-011700-0010 Alternativy: 8010-020001 |
Cena 14,51 Kč |
