Gladiator UTV1000

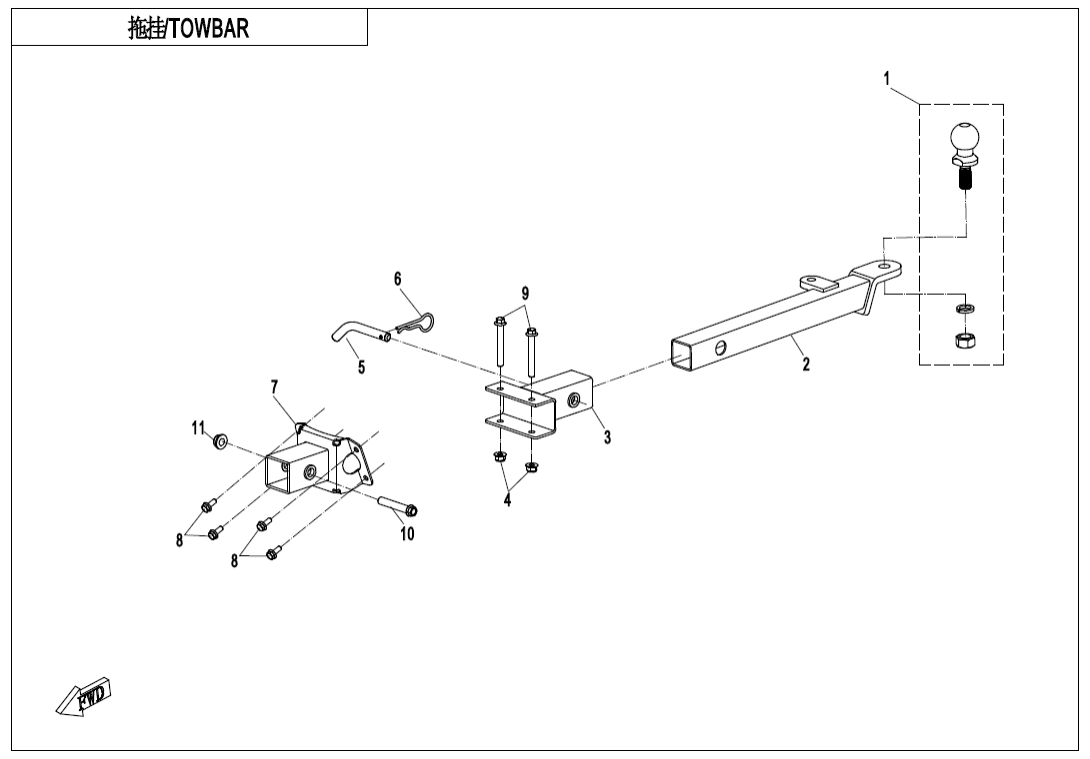

T1B (2018) F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (7)  F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)  F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)  F02 MUFFLER (40)  F03 FRAME (36)  F04‑1 FRONT PLASTICS (39)  F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)  F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)  F04‑3 MIDDLE PLASTICS (23)  F04‑4 MIDDLE PLASTICS (16)  F04‑5-V1 REAR PLASTICS (8)  F04‑5-V2 REAR PLASTICS (10)  F04‑6-V1 BOTTOM PLASTICS (7)  F04‑6-V2 BOTTOM PLASTICS (8)  F05‑1 FRONT SUSPENSION (26)  F05‑2 FRONT SHOCK ABSORBER (3)  F06‑1 REAR SUSPENSION (32)  F06‑2 REAR SHOCK ABSORBER (3)  F07‑B FRONT WHEEL(ALUMINUM) (12)  F08 BRAKE SYSTEM (51)  F10 STEERING SYSTEM(EPS) (43)  F11‑B REAR WHEEL(ALUMINUM) (12)  F12 FUEL TANK (24)  F13 SEAT (24)  F15‑1-V1 ELECTRIC SYSTEM (55)  F15‑1-V2 ELECTRIC SYSTEM (57)  F15‑2 TOWING WINCH (14)  F15‑3 FUEL INJECTION SYSTEM (8)  F16 LIGHTS (10)  F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)  F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)  F18 COOLING SYSTEM (30)  F19‑1-A WARNING DECAL KITS(EURO) (20)  F19‑2-A DECAL KITS(ATHENS BLUE) (9)  F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)  F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)  F20 TOOLS (6)  F22‑1 CARGO BOX (32)  F22‑2 CARGO BOX (35)  F23 BUMPER @^ CAB FRAME (17)  F26‑1 BODY ACCESSORIES (6)  F26‑2 BODY ACCESSORIES (10)  F26‑3 BODY ACCESSORIES (4)  F27 FRONT CV SHAFT (6)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (24)  F31 FRONT AXLE (60)  F32 GEAR SHIFTING (22)  F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)  F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)  F34‑1 3‑POINT SEAT BELT (8)  F34‑2 3‑POINT SEAT BELT (9)  F37‑1 LEFT DOORS (27)  F37‑2-V1 LEFT DOORS (56)  F37‑2-V2 LEFT DOORS (56)  F37‑3 RIGHT DOORS (27)  F37‑4-V1 RIGHT DOORS (56)  F37‑4-V2 RIGHT DOORS (56)  F38 OWNER'S MANUAL (1)  F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)  F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)  F41 AIR FILTER ASSY. (23)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

HITCH BALL

5BW1-401310

Počet 1 Cena 1 480
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

TOWING TUBE

5BW1-401200-10000

Alternativy: 5BW1-401200-20000

Počet 1 Cena 1 349
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

TRAILER BRACKET ASSY

5HY0-401100

Počet 1 Cena 1 625
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

NUT M10x1.25

30204-102810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

PIN SHAFT

9010-400103

Počet 1 Cena 189
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

COTTER PIN,BRACKET

9010-400102-10000

Počet 1 Cena 43,52
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

BRACKET ASSY, FRONT TRAILER

5HY0-401300

Počet 1 Cena 1 670
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

BOLT M8x20

30006-080020810

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

Šroub

30006-102080810

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

BOLT, TOWING

5BW1-401106

Počet 1 Cena 203
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

NUT M16×1.5

30218-163860

Počet 1 Cena 58,03
 ks
